Башня, которую не успели покрыть

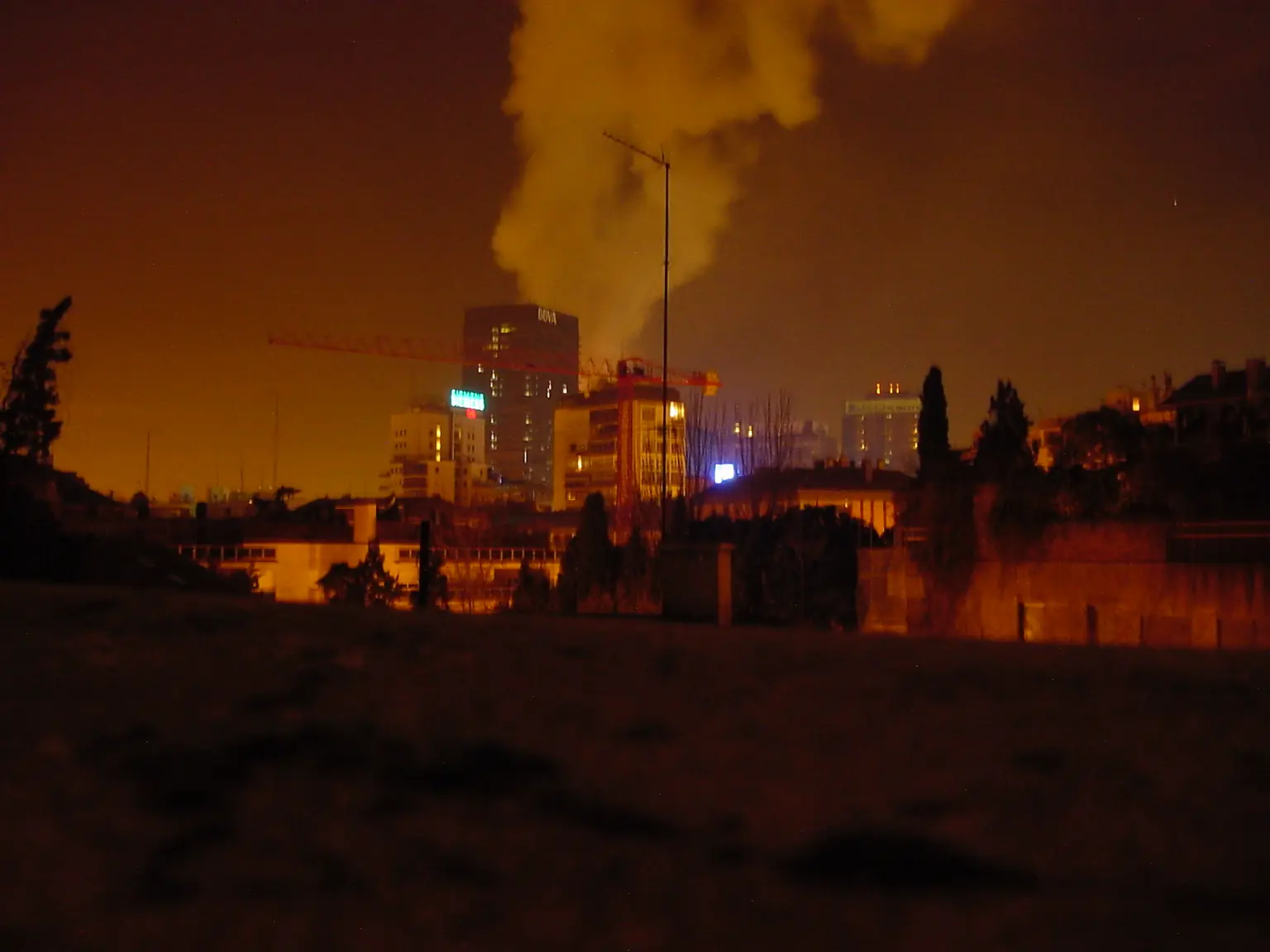

Около полуночи 12 февраля 2005 года на 21-м этаже мадридского небоскрёба Windsor начался пожар. Тридцатиэтажное офисное здание как раз шло через трёхлетнюю реконструкцию, и одной из её целей была огнезащита: стальные стойки по периметру фасада стояли голыми, как позволяли испанские нормы времён постройки. К ночи пожара почти всю сталь ниже 17-го этажа уже покрыли. Выше — в основном нет.
Огонь прошёл почти по всем этажам и горел около суток. Через час сорок пять минут после того, как пожар разгорелся всерьёз, обрушились верхние десять этажей с одного края здания, затем большая часть периметра выше 17-го этажа. Ниже не отказала ни одна защищённая стойка. Падение остановил 17-й технический этаж с мощными перекрытиями, а железобетонное ядро устояло. Погибших не было, здание потом снесли.
Испанский институт INTEMAC, разбиравший пожар, пришёл к выводу: если бы огнезащиту успели нанести везде, верхние этажи не обрушились бы, хотя с абсолютной уверенностью этого утверждать нельзя. Инженер Роджер Поуп, пересказавший отчёт для британского журнала о стальных конструкциях, добавил оговорку: голая сталь не единственная причина, свою роль сыграли и бетонные колонны, и отсутствие отсечки огня между этажами. Но эксперимент вышел почти лабораторный: в одном здании, в одном пожаре стояла сталь защищённая и незащищённая, и разница видна на снимках.
Ниже — откуда берётся требуемый предел, чем защищают сталь, дерево, кабели и воздуховоды и почему цифра на банке краски ещё не цифра в проекте.
500 °С — температура стали, при которой огнезащиту на испытании считают исчерпанной
7 групп огнезащитной эффективности у составов для стали: от 15 до 150 минут
5,8 мм — приведённая толщина, тоньше которой в зданиях I и II степени одной краски мало
1,5 м — длина, на которую может обуглиться пучок кабелей под огнезащитным покрытием
R 60 — это про конструкцию, а не про краску
Предел огнестойкостиВремя в минутах, которое конструкция держится при пожаре в условиях стандартных испытаний. Буква говорит, что именно теряется: R — несущая способность, E — целостность, I — теплоизолирующая способность, W — предельный тепловой поток, а у дверей и окон в противопожарных преградах добавляется S, дымогазонепроницаемость (части 2 и 3 статьи 35 ФЗ-123); R45 значит сорок пять минут до потери несущей способности.№ 123-ФЗ — время в минутах, которое конструкция держится в стандартном пожаре. Буква говорит, что именно теряется: R — несущая способность, E — целостность, I — теплоизоляция (часть 2 статьи 35 123-ФЗ). R 60 у колонны значит: час она держит нагрузку. Про дым и про то, горит ли поверхность, эта запись не говорит ничего.
Откуда берётся цифра. Проект присваивает зданию Степень огнестойкостиХарактеристика здания целиком (I–V), выведенная из пределов огнестойкости его несущих и ограждающих конструкций: что какой степени соответствует, записано в таблице 21 технического регламента 123-ФЗ. Какая степень требуется объекту под его класс и этажность, задаёт СП 2, и из неё же следует, нужна ли огнезащита.СП 2.13130.2020, а таблица 21 технического регламента переводит её в минуты для каждого вида конструкций:
| Степень | Несущие стены, колонны | Перекрытия | Стены лестничных клеток |
|---|---|---|---|
| I | R 120 | REI 60 | REI 120 |
| II | R 90 | REI 45 | REI 90 |
| III | R 45 | REI 45 | REI 60 |
| IV | R 15 | REI 15 | REI 45 |
| V | не нормируется | не нормируется | не нормируется |
Потолок таблицы 21 — 120 минут. REI 150 нормы требуют от Противопожарная преградаСпособ не пустить пожар из одной части здания в другую. Статья 37 ФЗ-123 знает восемь типов: стены, перегородки и перекрытия с нормируемым пределом огнестойкости, занавесы, шторы и экраны, водяные завесы, а ещё противопожарные разрывы, минерализованные полосы и зону, свободную от пожарной нагрузки. Заполнение проёмов — двери, ворота, люки, клапаны, окна — нормируется своим типом, иначе преграда перестаёт работать.№ 123-ФЗ 1-го типа (таблица 23), а R 180 и R 240 в общих таблицах регламента и свода правил не встречаются вовсе: такие пределы задаёт проект конкретного объекта. Поэтому ряд «R15–R240» в прайсе подрядчика — это перечень того, что он умеет, а не перечень того, что нужно вам. Нужное вам записано в проекте. Как узнать степень своего здания, мы разбирали отдельно.
Огнезащита нужна, когда собственный предел конструкции ниже требуемого. Железобетон часто дотягивает сам. Сталь — почти никогда.
Сталь: время до 500 °С и приведённая толщина
Сталь не горит, но с нагревом теряет прочность, и колонна складывается под нагрузкой задолго до того, как металл покраснеет. Стандарт на огнезащиту стали, ГОСТ Р 53295-2009, поэтому меряет не огонь, а время: образец с покрытием жгут со всех четырёх сторон и засекают, когда металл прогреется до 500 °С. По этому времени составу присваивают одну из семи групп: 1-я — не меньше 150 минут, 2-я — 120, 3-я — 90, 4-я — 60, 5-я — 45, 6-я — 30, 7-я — 15.
Второе слово, без которого огнезащиту стали не обсудить, — приведённая толщина металла. Это площадь сечения профиля, делённая на периметр, который греется в пожаре (п. 3.10 стандарта). У массивного двутавра она большая: металла много, поверхности относительно мало, и он прогревается медленно. У тонкостенной трубы или уголка — маленькая, и они раскаляются быстро. Ровно так проектировщик Windsor объяснил падение верхних этажей: лёгкие стойки периметра прогрелись примерно до 600 °С.
Отсюда два правила свода правил СП 2.13130.2020, пункт 5.4.3, в действующей редакции с изменениями 2023 и 2025 годов:
- Там, где требуется всего R 15, сталь можно оставить голой, если её фактический предел по испытаниям или расчёту не меньше R 8 или приведённая толщина не меньше 4 мм. Исключение — конструкции противопожарных преград.
- В зданиях I и II степени несущую сталь с приведённой толщиной меньше 5,8 мм защищают конструктивной или комбинированной огнезащитой: одной тонкой краски там мало.
Тот же пункт требует на сталь проект огнезащиты и запрещает ставить её там, где покрытие потом нельзя осмотреть, восстановить или заменить: обшить колонну гипсокартоном и забыть, что под ним, не получится.
Миф: краска 4-й группы — это R 60
Самая дорогая путаница в разговоре с подрядчиком. 4-я группа значит, что на испытании стандартный образец продержался до 500 °С не меньше 60 минут. А образец этот — один и тот же для всех составов: колонна из двутавра № 20 высотой 1,7 метра, без нагрузки (пп. 5.3.2 и 5.4.7 стандарта).
Ваша балка — не двутавр № 20. Если она легче, та же краска тем же слоем даст ей меньше часа. Если тяжелее — больше. Поэтому группа — это сравнение составов между собой, а под конкретную конструкцию толщину слоя подбирают по её приведённой толщине. Технический регламент ЕАЭС 043/2017 так и требует: в документации на состав для стали указывать толщину и расход, необходимые для нужной эффективности, и срок, в течение которого покрытие её сохраняет (раздел V, п. 20).
Вопрос подрядчику, который снимает миф одним ходом: «Какая толщина сухого слоя будет на каждом профиле и где это записано?» Ответ должен быть в проекте огнезащиты, а после работ — в акте замеров.
Чем покрывают металл: краска, штукатурка, плиты
Способов три, и стандарт делит их на два вида.
Тонкослойная вспучивающаяся краска. Слой в миллиметры, при нагреве вспухает пористой коркой и закрывает металл. Выглядит как обычная окраска и не прибавляет веса, поэтому это самый ходовой выбор для пределов R 15–R 60. Поверх можно наносить только тот декоративный слой, что предусмотрен документацией: огнезащитные свойства определяют вместе с ним.

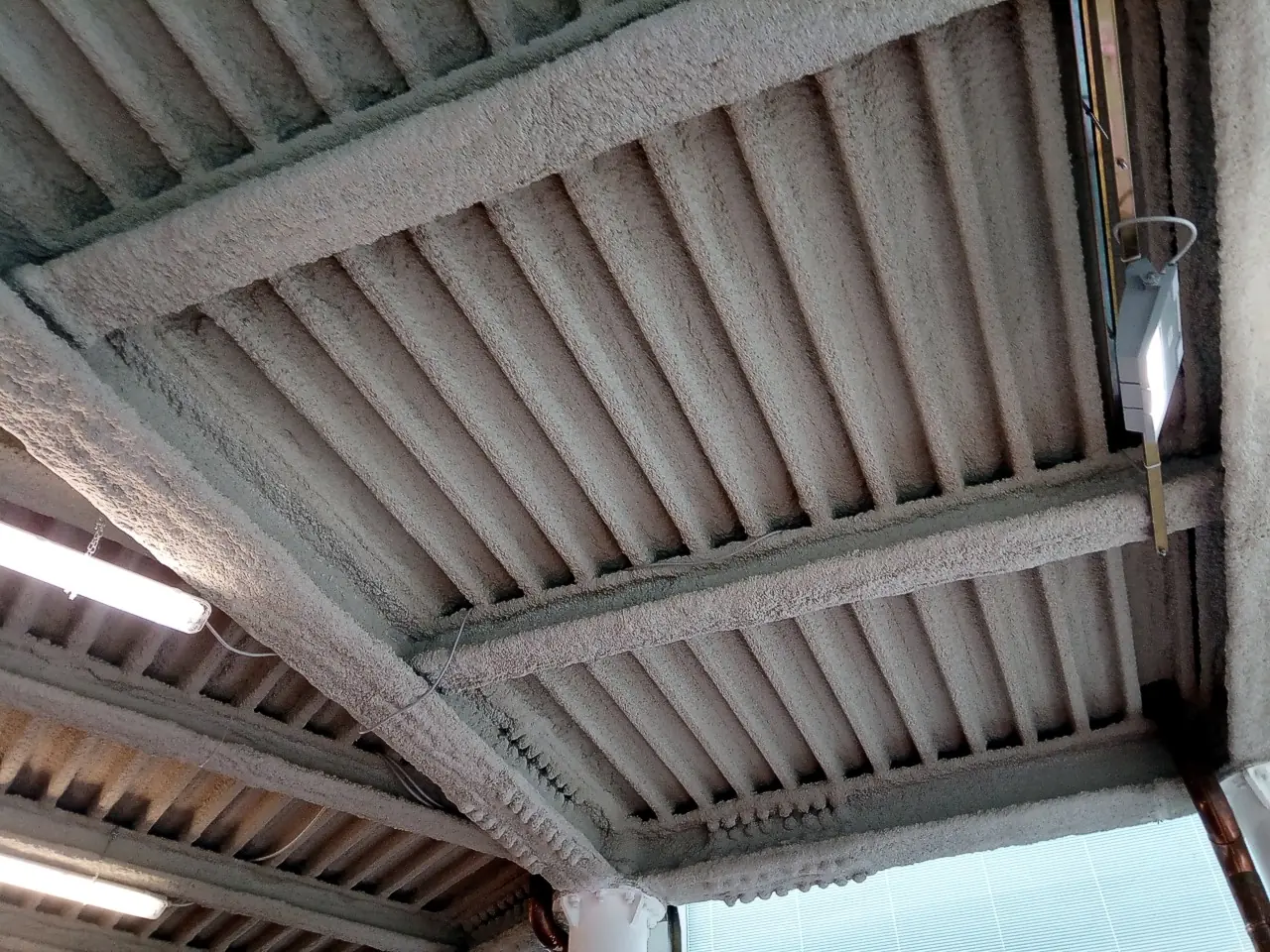

Конструктивная огнезащита. По ГОСТ Р 53295 это толстослойные напыляемые составы, штукатурки и облицовка плитами или листами, в том числе на каркасе (п. 3.6). Она тяжелее и грубее на вид, зато держит большие пределы и работает на тонких профилях, где одной краски по своду правил мало.
Комбинированная — сочетание, например плиты по краске.
Как это выглядит в ставках подрядчика. В нашем прайсе нижняя ступень, R 15 краской, стоит от 250 ₽ за квадратный метр поверхности, R 60 — от 600 ₽, R 90 краской или штукатуркой — от 700 ₽, R 120 плитами — от 744 ₽, R 240 — от 960 ₽. Метод в каждой строке — ходовой для этого предела, а не единственный возможный: окончательно его выбирают по профилю и условиям объекта.
Считается всё по площади защищаемой поверхности, а не по площади пола (СП 433.1325800.2019, п. 5.12). Колонна высотой 4 метра из двутавра — это несколько квадратных метров металла, а ферма с решёткой из уголков — десятки.
Дерево: группа I или II, а не минуты
С деревом шкала другая, и путать её со стальной нельзя. По ГОСТ Р 53292-2009 обработанный образец древесины держат в пламени горелки внутри керамического короба и взвешивают до и после. Потерял не больше 9 % массы — составу дают I Группа огнезащитной эффективностиПоказатель для огнезащиты древесины: образец обработанного материала жгут и смотрят, сколько массы он потерял. Потеря не больше 9 % — I группа, больше 9 и не больше 25 % — II группа; больше 25 % — состав огнезащитным не считается.ГОСТ Р 53292-2009, от 9 до 25 % — II группу. Больше 25 % — состав огнезащитным не считается вовсе.
Минут здесь нет: группа говорит, насколько хуже горит обработанное дерево, а не сколько оно продержится под нагрузкой. Где нужна какая группа, нормы говорят прямо только для чердака: в зданиях I степени стропила и обрешётку обрабатывают составом I группы, во II–IV степени — не ниже II группы, либо закрывают конструктивной огнезащитой (СП 2.13130.2020, п. 5.4.5). Для сцен театров, декораций и драпировок в зрительных и выставочных залах Правила противопожарного режима требуют пропитки с записью даты и срока её действия в журнал (п. 95).
Чем обрабатывают:
- пропитка кистью или распылением — от 56 ₽ за м² для II группы и от 80 ₽ для I;
- огнезащитная краска или лак — там, где дерево видно и важен вид: краска I группы — от 320 ₽, лак I группы — от 360 ₽;
- аэрозольная обработка чердака, когда стропила стоят частоколом и кистью к ним не подойти, — от 32 ₽ и от 38 ₽ за м².
Почему пропитку не делают «навсегда»
Солевая пропитка вымывается и выветривается, поэтому срок её службы задаёт производитель, а технический регламент требует подтверждать срок больше года испытанием на старение (раздел V, п. 22). Дальше — повторная обработка или проверка. Как и когда проверяют уже нанесённую огнезащиту, мы разобрали в статье о проверке огнезащиты.
Кабели: покрытие против бегущего огня
Пучок кабелей на лотке — это длинная полоса пластика, по которой огонь уходит из помещения в помещение и с этажа на этаж. Огнезащитное кабельное покрытие нужно, чтобы этого не случилось, и стандарт проверяет ровно это. По ГОСТ Р 53311-2009 пучок отрезков кабеля на металлической лестнице жгут горелкой: покрытие проходит, если обуглилось не больше 1,5 метра (п. 4.2.5).
Второе испытание того же стандарта неочевидное: насколько покрытие мешает кабелю остывать. Кабель под током греется, и толстый слой краски может заставить снизить нагрузку. Допустимый ток с покрытием должен остаться не меньше 0,98 от тока без него.
Чего покрытие не делает — не превращает обычный кабель в огнестойкий. Линии сигнализации, оповещения, дымоудаления и пожаротушения обязаны работать в пожаре столько, сколько нужно для их задачи (часть 2 статьи 82 123-ФЗ), но это обеспечивают тип кабеля и способ прокладки по проекту, а испытывают по другому стандарту — ГОСТ Р 53316. Краска на кабеле оповещения сирену не спасёт.
Где покрытие требуется прямо: при двухуровневой прокладке в кабельных тоннелях (СП 6.13130.2025, п. 7.5). И где его чаще всего ломают: кабельные проходки через стены, которые электрики вскрывают при каждом новом кабеле. Правила требуют держать покрытия и проходки без видимых повреждений и ремонтировать найденное (п. 159 «и»). Огнезащиту кабелей мы считаем по объекту, ставки в прайсе на неё нет — это строка «по запросу» на странице цен.
Воздуховоды: EI, подвесы и запрет на самоклейку
У воздуховода предел записывают не через R, а через EI: он должен остаться целым и не прогреть то, что снаружи. Требуемые минуты задаёт свод правил по вентиляции СП 7.13130.2013. Для каналов вытяжной противодымной вентиляции (п. 7.11 «б»):
- EI 150 — для транзитных воздуховодов и шахт за пределами обслуживаемого пожарного отсека;
- EI 60 — в пределах отсека, если дым удаляют из закрытой автостоянки;
- EI 45 — для вертикальных воздуховодов и шахт, когда дым удаляют прямо из обслуживаемых помещений;
- EI 30 — во всех остальных случаях в пределах отсека.
Стальной воздуховод из тонкого листа сам таких пределов не даёт, поэтому его покрывают огнезащитным составом или обёртывают огнезащитным материалом. Пункт 6.13 того же свода правил держит три требования, о которых забывают чаще всего:
- воздуховод с нормируемым пределом делается из негорючих материалов и из стали не тоньше 0,8 мм;
- самоклеящиеся огнезащитные покрытия, фольгированные ленты, которыми закрепляют покрытие, и горючие герметики в составе огнестойкого воздуховода запрещены;
- подвесы и крепления должны держаться не меньше, чем нормирован сам воздуховод, по признаку R. Огнестойкий канал на голых тонких подвесах упадёт в пожаре целым.
В нашем прайсе огнезащита воздуховодов стоит от 2 500 ₽ за м² — это покрытие МБОР или вспучивающийся состав. Где дымоудаление нужно вообще, — в статье о дымоудалении.
Кто вправе делать и что остаётся на руках
Выполнять работы по огнезащите материалов, изделий и конструкций можно только с Лицензия МЧСРазрешение на монтаж, техническое обслуживание и ремонт средств обеспечения пожарной безопасности зданий. Перечень в положении о лицензировании — десять видов работ: пожаротушение, пожарная и охранно-пожарная сигнализация, противопожарное водоснабжение, противодымная вентиляция, оповещение и эвакуация, передача извещений о пожаре, занавесы и завесы, заполнение проёмов в преградах, огнезащита и первичные средства пожаротушения.Постановление правительства РФ № 1128: это отдельный, девятый пункт перечня лицензируемых работ (постановление № 1128). Сам состав обязан иметь сертификат по техническому регламенту ЕАЭС 043/2017 и документацию, где для металла указаны толщина и расход под каждую группу и срок сохранения эффективности.
После работ на объекте должны лежать:
- проект огнезащиты — для стали и железобетона он обязателен (СП 2.13130.2020, п. 5.4.3);
- сертификат и техническая документация на применённый состав;
- акты освидетельствования скрытых работ и замеры толщины сухого слоя — по ним видно, что нанесли столько, сколько требует проект;
- документы производителя работ с периодичностью проверки.
Правила противопожарного режима требуют хранить эту документацию на объекте и проверять покрытие по её срокам (п. 13). Как идёт такая проверка и что спрашивает инспектор, — в отдельной статье. Тот же принцип «испытана конструкция в сборе, а не деталь» работает и для дверей в противопожарных стенах — об этом статья о маркировке EI 30.
Сколько стоит на вашем объекте
Цена огнезащиты складывается из трёх вещей: площади поверхности, предела из проекта и способа, который этот предел даёт на ваших профилях. К ним добавляются подготовка поверхности — от 72 ₽ за м² — и антикоррозийная грунтовка металла, если её нет, — от 300 ₽.
Посчитать свой объект можно в калькуляторе на странице огнезащиты или в общей смете: выберите конструкции и предел, и калькулятор покажет сумму «от». Точную цифру даёт осмотр: на месте видно, какие профили, какая грунтовка уже стоит и можно ли подойти к конструкциям, не разбирая потолки.
Работы ведём по Петербургу и Ленинградской области с лицензией МЧС, с замерами толщины слоя и актами на скрытые работы. Если проекта огнезащиты ещё нет, его делает проектирование, а разобраться, нужна ли огнезащита зданию вообще, поможет консалтинг или мастер «Что требуется на объекте». Заказать обработку — на странице огнезащиты конструкций.
Источники
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — статья 35 (R, E, I), статья 82 (кабельные линии), таблицы 21 и 23 приложения
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты» — пункты 5.4.3 и 5.4.5 в редакции с изменениями № 1 и 2
- ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности» — Росстандарт
- ГОСТ Р 53292-2009 «Огнезащитные составы и вещества для древесины и материалов на её основе» — Росстандарт
- ГОСТ Р 53311-2009 «Покрытия кабельные огнезащитные. Методы определения огнезащитной эффективности» — Росстандарт
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — пункты 6.13 и 7.11
- СП 6.13130.2025 «Электроустановки низковольтные. Требования пожарной безопасности» — пункт 7.5
- СП 433.1325800.2019 «Огнезащита стальных конструкций. Правила производства работ» — пункт 5.12
- Правила противопожарного режима в Российской Федерации (ПП РФ № 1479) — пункты 13, 95, 159
- Положение о лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности (ПП РФ № 1128) — перечень работ, пункт 9
- Технический регламент ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» — раздел V, пункты 18–22
- Roger Pope. Lessons from Madrid — New Steel Construction, март 2006 — разбор отчёта INTEMAC о пожаре в башне Windsor
- Madrid tower designer blames missing fire protection for collapse — New Civil Engineer, 1 июля 2005
- Windsor Tower — Википедия
