Противопожарная дверь: что значит EI 30 в маркировке и почему сертификат ещё не дверь

Тридцать минут, которые продержались пятнадцать

После пожара в лондонской башне Grenfell Tower в июне 2017 года расследование долго разбирало не только фасад, но и двери квартир. В 2011–2012 годах их заменили на новые противопожарные, и по бумагам всё сходилось: на двери были протоколы испытаний, подтверждавшие 30 минут целостности. Одну из дверей, вынутых из башни, после пожара испытала британская лаборатория BRE. Дверь с остеклением продержалась около 15 минут вместо 30, которых требовали нормы на день её установки.

Когда расследование подняло документы, оказалось, что дверь испытывали огнём только с одной стороны, хотя британский стандарт требовал испытать каждую сторону отдельно. Доказательств испытания на дымопроницаемость не нашлось вовсе. А сами двери, стоявшие в квартирах, во многом расходились по конструкции с тем образцом, что побывал в печи, — и никто не проверял, совпадает ли поставленное с сертификатом.

Вторая беда была проще. У многих дверей не работали доводчики, у части их не было совсем: они были слишком тугими, и их снимали ремонтники и сами жильцы. Расследование насчитало 14 квартир, где доводчик сняли и к ночи пожара так и не вернули. Открытые двери пускали дым в лифтовые холлы, и это названо важной причиной того, что люди не смогли выйти, пока лестница ещё была почти свободна от дыма. О самом пожаре и фасаде — в отдельном разборе, здесь речь только о дверях.

Из этой истории и вырос заголовок статьи. Сертификат подтверждает, что когда-то в печи стояла дверь определённой конструкции и держалась положенное время. Дверь в вашем коридоре — другая вещь, и противопожарной она остаётся, пока совпадает с той, испытанной, и пока она закрыта.

Что значат буквы E, I, S и W

Число в маркировке — минуты, буквы — то, что за эти минуты дверь не потеряет. Расшифровку даёт статья 35 технического регламента (123-ФЗ), а для дверей и окон в противопожарных преградах — её часть 3. Подробнее про само понятие — в термине предел огнестойкостиПредел огнестойкостиВремя в минутах, которое конструкция держится при пожаре в условиях стандартных испытаний. Буква говорит, что именно теряется: R — несущая способность, E — целостность, I — теплоизолирующая способность, W — предельный тепловой поток, а у дверей и окон в противопожарных преградах добавляется S, дымогазонепроницаемость (части 2 и 3 статьи 35 ФЗ-123); R45 значит сорок пять минут до потери несущей способности.№ 123-ФЗ.

• E — целостность. Дверь не прогорает насквозь, в ней не появляются щели, через которые проходит пламя или горячие газы, полотно не выпадает из коробки. На испытании это ловят буквально: устойчивое пламя на холодной стороне дольше 10 секунд или затлевший ватный тампон у притвора означают потерю целостности.
• I — теплоизоляция. Холодная сторона полотна не нагревается в среднем больше чем на 140 °С, в любой точке — больше чем на 180 °С, а коробка — до 300 °С. Без этого предела за дверью загорится то, что к ней прислонено.
• W — тепловой поток. Буква дверей с остеклением больше 25 % площади: стекло не греется, как сталь, зато пропускает излучение, и его меряют отдельно.
• S — дымогазонепроницаемость. Дверь не пропускает дым. Это отдельное испытание по своему стандарту, и у двери без буквы S его не было.

Отсюда вся линейка таблицы 24 технического регламента: обычные двери 1, 2 и 3-го типа — EI 60, EI 30 и EI 15, двери с остеклением больше четверти — EIW, дымогазонепроницаемые — EIS, и то и другое сразу — EIWS. Особая строка — двери шахт лифтов: EI 30, а в зданиях высотой до 28 метров достаточно E 30.

Где нужна дверь с каким пределом

Тип двери не выбирают по каталогу — его задаёт стена, в которой она стоит. Таблица 23 технического регламента связывает тип противопожарной преградыПротивопожарная преградаСпособ не пустить пожар из одной части здания в другую. Статья 37 ФЗ-123 знает восемь типов: стены, перегородки и перекрытия с нормируемым пределом огнестойкости, занавесы, шторы и экраны, водяные завесы, а ещё противопожарные разрывы, минерализованные полосы и зону, свободную от пожарной нагрузки. Заполнение проёмов — двери, ворота, люки, клапаны, окна — нормируется своим типом, иначе преграда перестаёт работать.№ 123-ФЗ с типом заполнения проёма в ней:

Сама преграда появляется в проекте из сводов правил: где нужен противопожарный отсек, какие помещения отделять, какие стены у лестничной клетки. Несколько примеров, которые встречаются чаще всего:

• двери незадымляемых лестничных клеток Н2 и Н3 — не ниже 2-го типа в зданиях до 50 метров и 1-го типа выше (СП 2.13130.2020, п. 5.4.16);
• выход с лестничной клетки на чердак или кровлю — противопожарная дверь 2-го типа размером не меньше 0,75 × 1,5 метра (СП 4.13130.2013, п. 7.6);
• двери шахт лифтов в коридор — не ниже EI 30 (123-ФЗ, статья 88, часть 16);
• обычная лестничная клетка — предел двери не нормируется, но доводчик и уплотнение в притворе всё равно обязательны, а доводчик ставят по ГОСТ Р 56177-2014 (СП 2.13130.2020, тот же пункт).

Общее правило для всех — часть 9 статьи 88: проёмы не могут занимать больше четверти площади противопожарной преграды. Поэтому «просто прорубить ещё одну дверь» в противопожарной стене нельзя без пересчёта.

Где на конкретном объекте стоит какая преграда и какой тип двери ей положен, решает проект — это работа проектировщика, а не продавца дверей. Если дверь является ещё и эвакуационным выходом, к пределу огнестойкости добавляются требования к ширине и открыванию: выход не уже 0,8 метра (1,2 метра, если через него выходят 50 человек и больше), открываться он должен по направлению выхода, порог — не выше 50 мм (СП 1.13130.2020, пп. 4.2.19, 4.2.22, 4.3.5). Сколько выходов и какой ширины нужно вашему помещению, считает мастер «Эвакуационные выходы».

Почему сертификат ещё не дверь

Противопожарные двери в России и в Евразийском союзе выпускают в обращение только с сертификатом: они стоят в перечне технического регламента ЕАЭС 043/2017 с обязательной сертификацией. Сертификат выдают по результатам испытаний, и здесь важно, что именно испытывают.

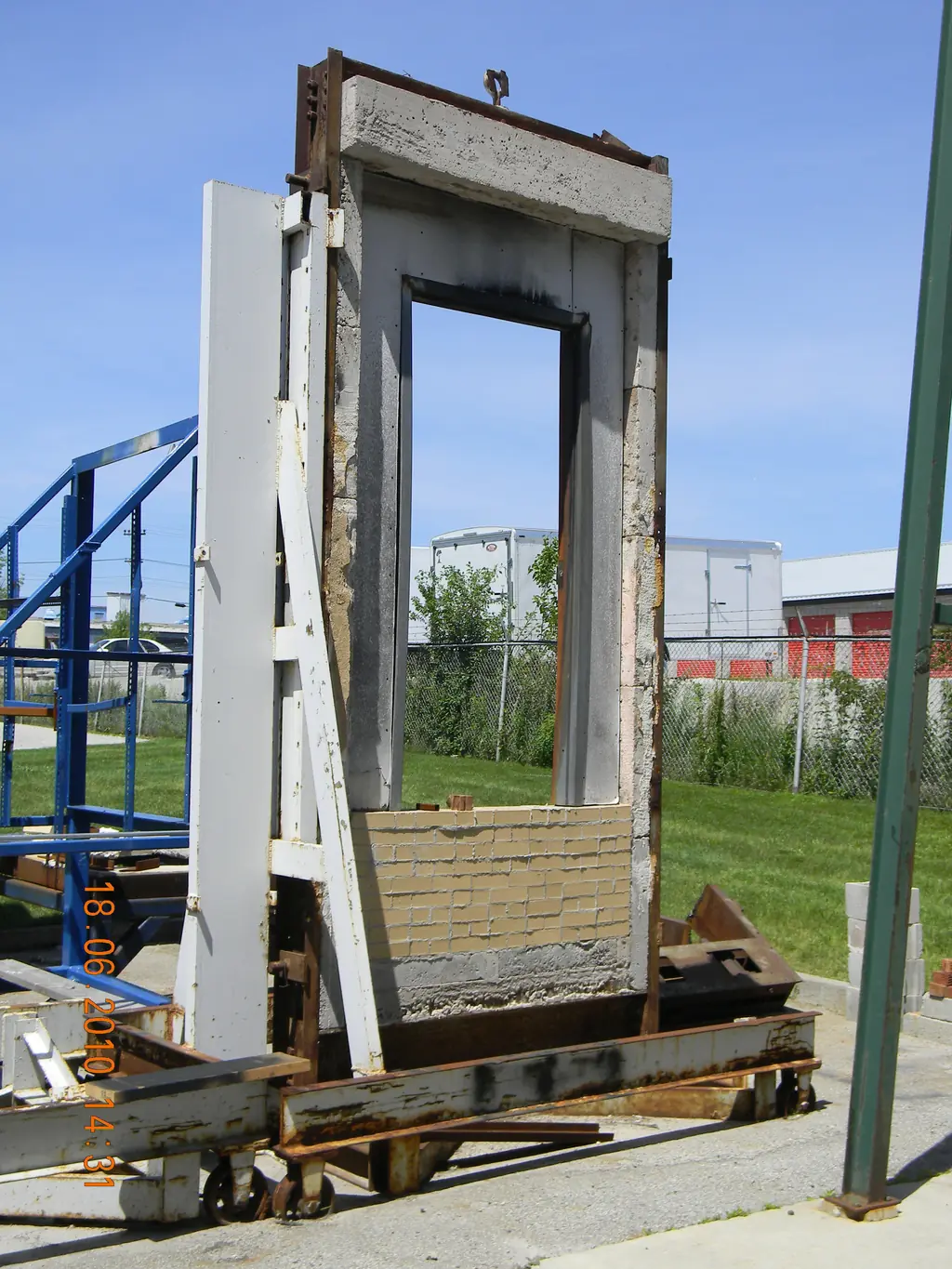

По ГОСТ Р 53307-2009 в печь ставят дверь, изготовленную, укомплектованную и собранную в полном соответствии с документацией, вплоть до облицовок, которые могут повлиять на результат. Если огонь возможен с обеих сторон, испытывают два образца — по одному с каждой стороны. Перед испытанием лаборатория проверяет комплектность образца и записывает её в отчёт. Сам стандарт на стальные двери, ГОСТ Р 57327-2016, определяет противопожарную дверь как конструкцию с запирающими механизмами и устройствами самозакрывания, а не как полотно.

Отсюда следует простая вещь: цифра EI 30 принадлежит связке «полотно, коробка, уплотнение, петли, замок, доводчик, способ крепления к стене». Поменяйте что-то из этого — и перед вами уже не та конструкция, которую испытывали. Стандарт и регламент говорят об этом прямо в нескольких местах:

• замок можно поставить другой, но только из того же модельного ряда, что стоял в испытанной двери (ГОСТ Р 57327-2016, п. 5.16.4);
• огнестойкое стекло другого производителя — только по согласованию с органом по сертификации, выдавшим сертификат (там же, п. 5.17.4);
• изготовитель обязан извещать орган по сертификации об изменениях в конструкции, и тот решает, нужны ли новые испытания (ТР ЕАЭС 043/2017, п. 104);
• монтажный зазор между коробкой и стеной заделывают раствором или пеной, прошедшей испытания вместе с этой дверью; дверь, вставленную на одну монтажную пену, эксплуатировать нельзя (ГОСТ Р 57327-2016, п. 8.3);
• доводчик на противопожарной двери — по силе закрывания не ниже класса 3 и без фиксатора открытого положения, если это не электрическое устройство, отпускающее дверь по сигналу (ГОСТ Р 56177-2014, приложение Б, пп. Б.2–Б.3). Поставленный «послабее, чтобы не хлопала» доводчик 1-го или 2-го класса дверь до конца не дожмёт.

На объекте эту логику держат Правила противопожарного режима. Пункт 14 обязывает руководителя обеспечить наличие и исправность устройств самозакрывания противопожарных дверей, а также ручек, устройств «антипаника», замков, уплотнений и порогов, предусмотренных изготовителем. Ручка из строительного магазина вместо родной, подрезанное снизу полотно, снятый порог, выдранный уплотнитель — всё это не мелкий ремонт, а отступление от испытанной конструкции и нарушение пункта 14. Сертификат в папке от этого не становится недействительным, но относиться к вашей двери он перестаёт.

Есть и обратная оговорка, полезная тем, кто ставит на двери оборудование: переговорные устройства, считыватели и камеры навесного исполнения стандарт разрешает крепить к двери без испытаний в её составе (ГОСТ Р 57327-2016, п. 5.16.5). А вот замок — электромагнитный или любой другой — это часть конструкции, и его выбирают из тех, что предусмотрел изготовитель двери.

Пункт 25 Правил требует хранить на объекте документацию, подтверждающую пределы огнестойкости заполнений проёмов. На проверке это сертификат и паспорт на дверь; ГОСТ Р 57327 добавляет к исполнительной документации лицензию МЧС монтажника (установка противопожарных дверей — лицензируемая работаЛицензия МЧСРазрешение на монтаж, техническое обслуживание и ремонт средств обеспечения пожарной безопасности зданий. Перечень в положении о лицензировании — десять видов работ: пожаротушение, пожарная и охранно-пожарная сигнализация, противопожарное водоснабжение, противодымная вентиляция, оповещение и эвакуация, передача извещений о пожаре, занавесы и завесы, заполнение проёмов в преградах, огнезащита и первичные средства пожаротушения.Постановление правительства РФ № 1128), спецификацию с номерами дверей на поэтажных планах и перечень поставщиков фурнитуры для замены.

Дверь работает только закрытой

Открытая противопожарная дверь — это проём. Поэтому часть 8 статьи 88 технического регламента требует, чтобы противопожарные двери имели устройства для самозакрывания, а те, что по условиям работы стоят открытыми, — устройства автоматического закрывания при пожаре. По ГОСТ Р 57327 стальная дверь с доводчиком должна закрыться из положения 90° не дольше чем за 5 секунд.

Правила противопожарного режима добавляют три запрета, которые на проверках встречаются постоянно:

• фиксировать самозакрывающиеся двери лестничных клеток, коридоров, холлов и тамбуров в открытом положении, если для этого не используются устройства, срабатывающие при пожаре, — и снимать такие двери (п. 27 «г»);
• снимать предусмотренные проектом двери эвакуационных выходов и другие двери, препятствующие распространению огня и дыма на путях эвакуации (п. 16 «д»);
• менять направление открывания дверей (п. 27 «д»).

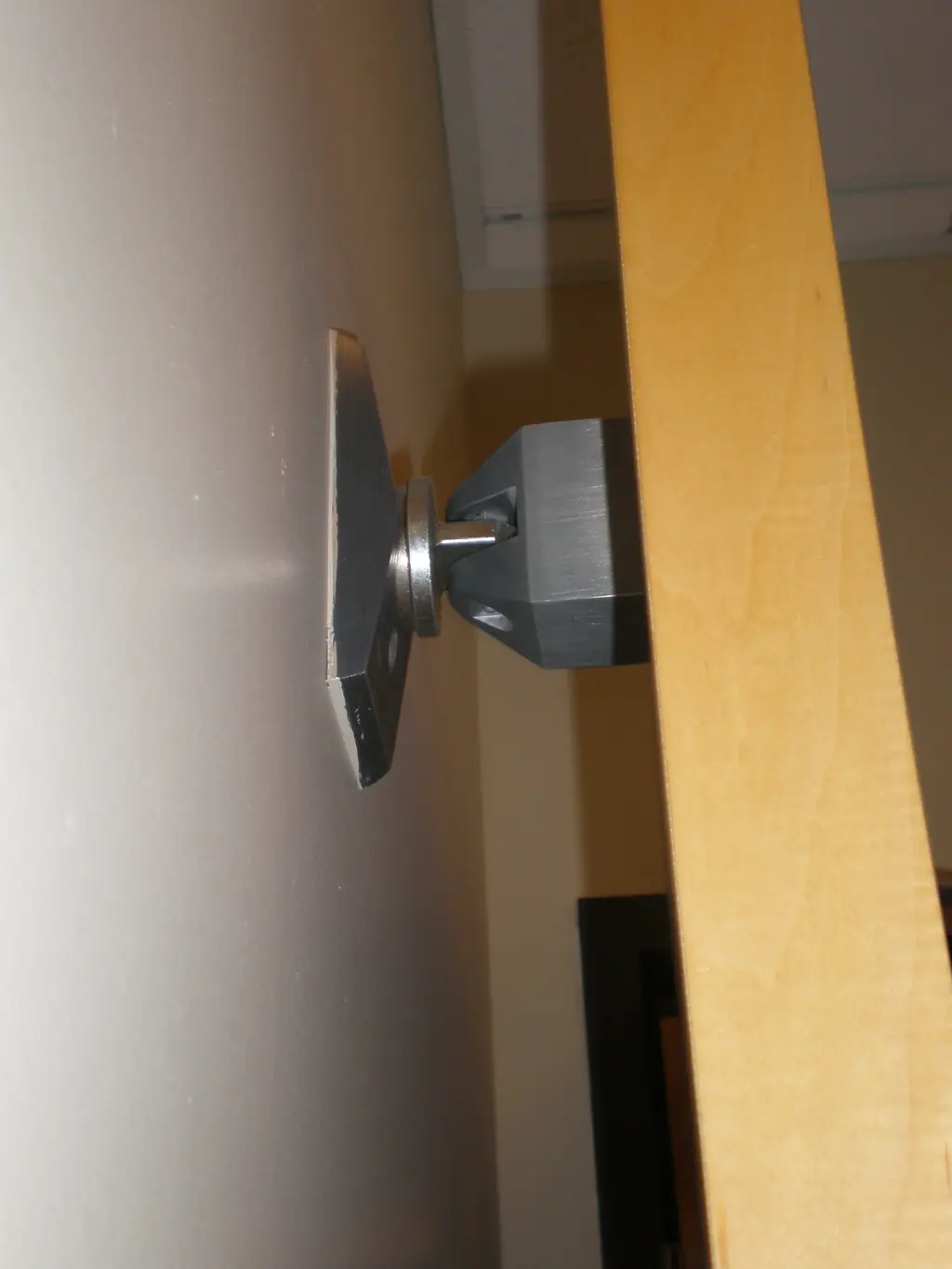

Клин, огнетушитель под полотном и верёвка на ручке — это именно фиксация в открытом положении. Если дверь по технологии должна стоять открытой — склад, проход с тележками, людный коридор, — её держат на магнитном держателе, который отпускает полотно по сигналу пожарной сигнализации, и доводчик закрывает дверь сам. Свод правил по эвакуации требует того же для дверей коридоров и помещений с противодымной вентиляцией: доводчик, уплотнение в притворе, а для открытых — автоматическое закрывание (СП 1.13130.2020, п. 4.2.24). Там дверь — часть системы дымоудаления: подпор воздуха в лестничной клетке Н2 работает, только пока её двери закрыты.

С запертыми дверями обратная задача. Запоры на дверях эвакуационных выходов должны открываться изнутри без ключа, а там, где режим объекта этого не допускает, — автоматически по сигналу систем противопожарной защиты или дистанционно с круглосуточного поста (п. 26 Правил). Это работа СКУД: при пожаре она обязана разблокировать двери на путях эвакуации, а не держать их.

Британия после Grenfell закрепила проверку дверей законом: с 2023 года в жилых домах выше 11 метров двери общих зон проверяют не реже раза в три месяца, а входные двери квартир — раз в год, и в проверку обязательно входит работа доводчиков. У нас срок задан стандартом: ГОСТ Р 59642-2021 требует обслуживать противопожарные двери, ворота и люки не реже раза в квартал (п. 4.1.6.3) — замок, петли, доводчик, зазоры между полотном и коробкой, уплотнители, опускаемый порог. Правила противопожарного режима срока не называют, они требуют, чтобы всё это было исправно всегда.

Что проверить у себя

Пройдите по объекту с планом эвакуации и остановитесь у каждой двери в противопожарной стене, перегородке и на лестничной клетке:

1. Табличка. На коробке или полотне есть маркировка с обозначением, пределом огнестойкости, датой изготовления и знаком обращения на рынке; сертификат и паспорт на эту дверь лежат в папке.
2. Доводчик. Он стоит, дверь из положения 90° закрывается сама и до конца, без помощи рукой. Двупольная дверь закрывается полотнами в правильном порядке.
3. Притвор. Уплотнитель по периметру целый, полотно прижато к коробке без щели; порог на месте, если он был у двери.
4. Фурнитура. Ручка, замок и «антипаника» — родные или из перечня изготовителя; дверь эвакуационного выхода открывается изнутри без ключа.
5. Клинья и подпорки. Ни одна дверь не стоит открытой на клине, стуле или огнетушителе. Если двери по работе нужно стоять открытой, держатель отпускает её по сигналу сигнализации — это стоит проверить при испытании системы.
6. Ремонт. После перепланировки двери стоят там, где они указаны в проекте, и открываются в ту же сторону. Что делать, если объект уже перестроили, разобрано в ситуации «Сделали перепланировку».

Те же пункты инспектор проходит на проверке — тренироваться на них удобно в обходе инспектора. Записать квартальную проверку можно в акт проверки противопожарных дверей: ведомость по каждой двери с временем закрывания и усилием открывания. Обязательной формы у такого акта нет.

Где здесь мы, а где поставщик дверей

Противопожарные двери ГК ДОРАДО не продаёт и не устанавливает: дверь выбирают у изготовителя с сертификатом, а ставит её организация с лицензией МЧС на монтаж заполнений проёмов. Наша часть — всё, что вокруг двери:

• проектирование — где на объекте противопожарные преграды и какого типа двери в них нужны;
• пожарная сигнализация — магнитные держатели и закрывание дверей по сигналу;
• СКУД — разблокировка дверей на путях эвакуации при пожаре;
• дымоудаление — подпор в лестничных клетках и коридоры, где дверь работает как часть противодымной защиты;
• консалтинг — обследование объекта и проверка документов на двери и преграды перед проверкой МЧС.

Источники

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», статья 35 — обозначения E, I, W, S; статья 88 — самозакрывание, площадь проёмов, двери шахт лифтов; таблицы 23 и 24 приложения
• Таблица 24 приложения к 123-ФЗ: пределы огнестойкости заполнения проёмов
• Таблица 23 приложения к 123-ФЗ: пределы огнестойкости противопожарных преград
• ГОСТ Р 57327-2016 «Двери металлические противопожарные. Общие технические требования и методы испытаний» — Росстандарт
• ГОСТ Р 59642-2021 «Заполнение проёмов в противопожарных преградах. Общие требования к монтажу, техническому обслуживанию и ремонту. Методы контроля» — Росстандарт; пункты 4.1.6.3, 4.1.6.8, 4.1.6.10, 4.1.7
• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» — Росстандарт
• Правила противопожарного режима в Российской Федерации (ПП РФ № 1479) — пункты 14, 16, 25, 26, 27
• СП 1.13130.2020 «Эвакуационные пути и выходы» — пункты 4.2.19, 4.2.22, 4.2.24, 4.3.5
• СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты» — пункт 5.4.16
• СП 4.13130.2013 «Ограничение распространения пожара на объектах защиты» — пункт 7.6
• Технический регламент ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» — приложение, пункты 98 и 100; пункт 104
• Grenfell Tower Inquiry: Phase 1 Report, том 4 — глава 24 (двери квартир, испытание BRE), рекомендация 33.29
• Grenfell Tower Inquiry: Phase 2 Report, том 3 — главы 40 (сертификаты на двери) и 41 (доводчики)
• The Fire Safety (England) Regulations 2022, regulation 10 «Fire doors»
