Пожар, который шёл вниз: Останкинская телебашня, 2000 год

Огонь поднимается вверх. Горячий воздух легче холодного, пламя тянется к потолку, дым собирается под перекрытием. На этом стоит почти вся защита зданий: извещатели вешают на потолок, дым удаляют сверху, лестницы отделяют от этажей, чтобы по ним не пошёл дым.

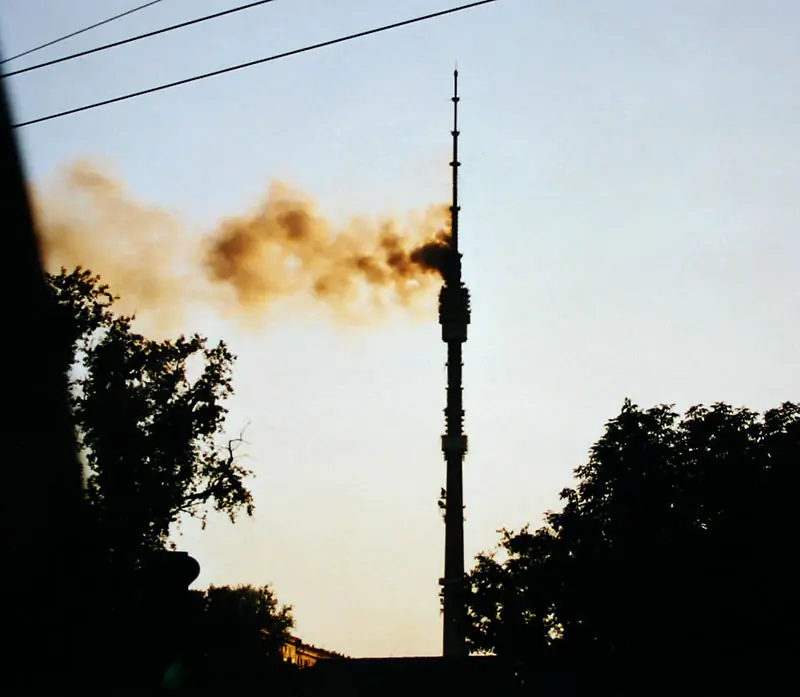

27 августа 2000 года на Останкинской телебашне в Москве загорелись кабели на высоте около 460 метров. За следующие сутки пожар спустился по башне почти до земли и остановился примерно в 70 метрах над ней. Остановили его не водой — на такую высоту её было не подать, — а пилой.

Башня, внутри которой проходит всё

Останкинская башня — это железобетонная труба высотой 385 метров, а над ней стальная опора антенн ещё на 155 метров. Внутри ствола стоит стальная решётчатая клеть во всю высоту. В ней шахты четырёх скоростных лифтов, силовые кабели, кабели связи, фидеры, стояки водопровода, пожарная лестница. Фидер — толстый кабель, по которому сигнал от передатчика идёт к антенне. Их в башне сотни, и они тянутся от аппаратных наверх, в антенную часть.

По устройству это вертикальный канал высотой в полкилометра, набитый кабелями в горючей полимерной оболочке. Из чего была оболочка, источники называют по-разному: соавтор конструкции башни Владимир Травуш пишет о поливинилхлориде, в других описаниях — полиэтилен. Для этой истории разница невелика: горели и плавились оба.

Была в этом канале ещё одна вещь, о которой снаружи не догадаться. Бетонный ствол изнутри обжат 149 стальными канатами толщиной 38 мм, каждый натянут с усилием 72 тонны. Канаты идут открыто, в 2–5 сантиметрах от внутренней стенки. То есть в том же объёме, где проходят кабели.

Сигнализация сработала сразу

В 15:08 на пульте дежурной смены сработала пожарная сигнализация, через две минуты сообщение ушло в 01. Началась эвакуация: посетителей ресторана «Седьмое небо» и смотровой площадки вывели, паники не было. Через десять минут у башни стояли десятки пожарных машин.

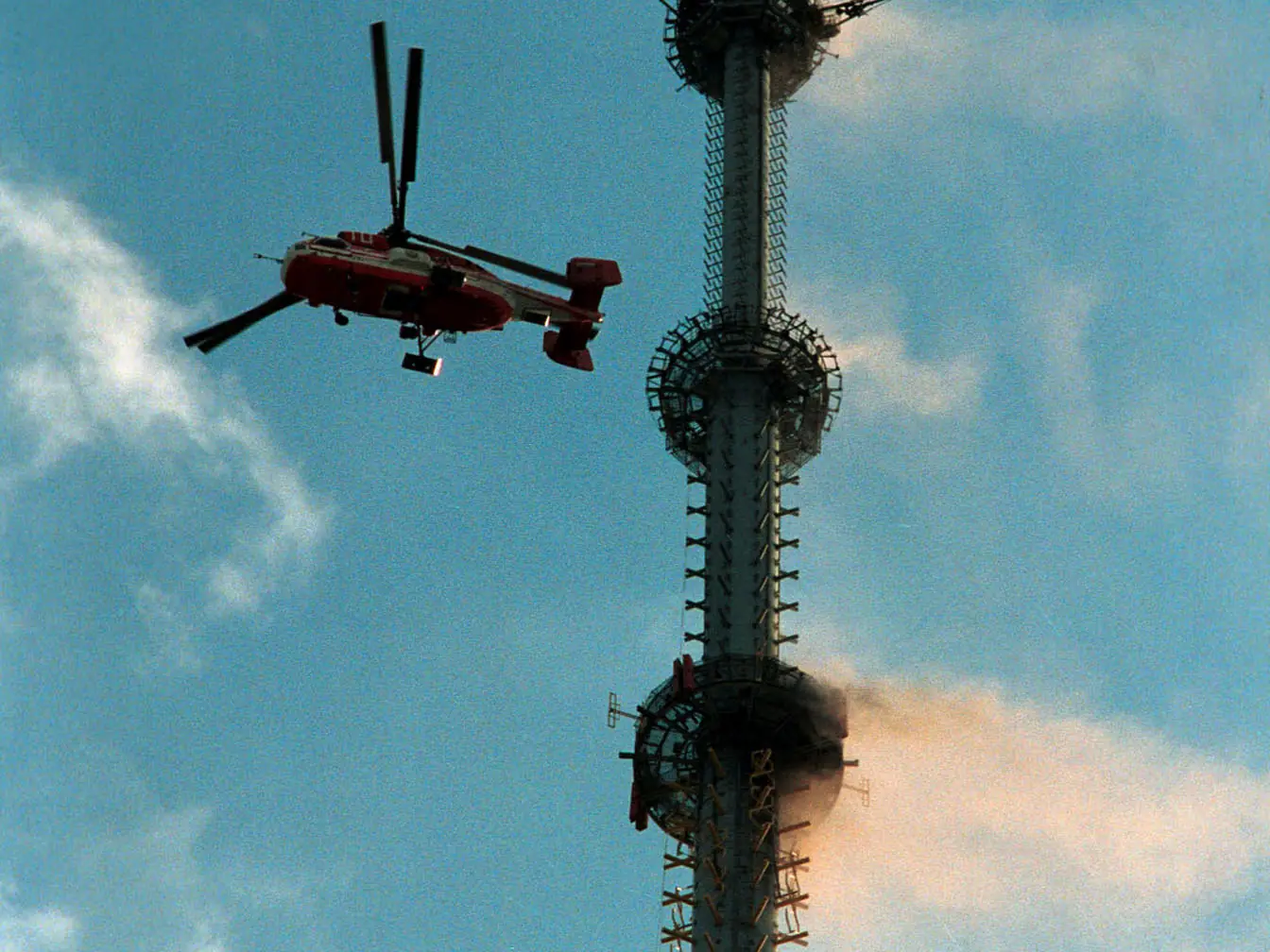

Дальше начались трудности, которых в обычном здании не бывает. Очаг был в антенной части, выше ресторана больше чем на сто метров. Пожарная техника до такой высоты не достаёт, а подать воду на полкилометра было нечем. По справке РИА Новости, пожарные поднимались с отметки 381 до 420 метров по узкой вертикальной металлической лестнице, без средств защиты органов дыхания, и так же носили наверх огнетушители. Тушили стационарными установками с углекислым газом и огнетушителями. Всего, по данным МЧС, на тушение ушло 2 500 углекислотных и порошковых огнетушителей, работали 240 человек и вертолёт Ка-32.

Почему огонь пошёл вниз

Вверху выгорать стало нечему, но огонь не погас. Оболочка фидеров плавилась, и горящие капли падали вниз по шахте. Каждая капля падала на кабели ниже, и на новом уровне начинался новый очаг. Когда температура поднялась примерно до тысячи градусов, вниз полетели уже горящие куски самих фидеров. Травуш пишет об этом одной фразой: пожар шёл вниз, «потому что вниз падала расплавлявшаяся полихлорвиниловая изоляция фидеров».

Пожарные пытались перекрыть шахту асбестовыми полотнами. Не получилось: клеть внутри ствола — это балки, распорки, площадки через каждые 3,5 метра. Выступающие конструкции оставляли в полотне зазоры, и через них летели вниз расплав и горящие обломки. К 17:00 выгорело около 25 метров передающих кабелей, к полуночи огонь был на отметке 200 метров. Защиту здания строят в расчёте на огонь, который идёт вверх. Этот шёл вниз, и перекрыть ему путь было нечем.

Лифт

Вечером пожарные решили подняться к огню на лифте, чтобы изнутри перекрыть шахту несгораемой тканью. В кабине были заместитель начальника пожарной охраны Северо-Восточного округа полковник Владимир Арсюков, лифтёр и слесарь-ремонтник башни. Лифтовая шахта шла через горящий объём, тросы не выдержали нагрева, и кабина упала вниз. Все трое погибли. По рассказу учебного портала пожарной охраны, во второй кабине поднимались семеро пожарных: их лифт удержался на стопорах, и они успели выбраться.

В 2016 году в Москве появилась улица Арсюкова.

Как его остановили

Огонь остановили там, где кабели удалось разрезать. На отметке около 70 метров пожарные гидравлическими ножницами и дисковыми пилами вырезали кусок длиной 70 сантиметров из всех фидеров и всех кабелей шахты связи. Поверх разрыва постелили асбестовое полотно и подали воду из двух рукавов. Гендиректор центра телерадиовещания В. Н. Мисюлин потом вспоминал: после этого пожар прекратился.

Получилось вот что: пожарные вручную сделали в шахте разрыв, по которому огню дальше идти нечем. Сплошной канал горючей оболочки стал прерывистым, и капли падали уже не на кабель, а на асбест и воду. Пожар шёл по кабелям почти 400 метров, а остановил его зазор длиной 70 сантиметров.

О ликвидации пожара сообщили 28 августа в 17:30. На своих частотах основные каналы вернулись в эфир только 4 сентября.

Что случилось с башней

Когда после пожара обследовали ствол, картина была тяжёлой. На внутренней поверхности бетона пошли взрывообразные отслоения защитного слоя участками по 3–10 м² и глубиной 4–6 см, местами до арматуры. Стальные конструкции клети повело, часть опор, на которых она висит, повреждена катастрофически. Большинство канатов потеряли натяжение, провисли или оборвались: по данным Травуша, натянутыми осталось около 20%, по данным Первого канала — 29 канатов из 149.

Реконструкция заняла годы. Кроме канатов, в башне заменили фидеры на негорючие, поставили противопожарные перемычки и выполнили, как пишет Травуш, «комплекс работ по пассивной и активной противопожарной защите». Новые лифты связаны с машинным отделением по радио, а один из них сделан пожаростойким, с автономным электроснабжением, специально для перевозки пожарных. Смотровая площадка теперь рассчитана так, чтобы при чрезвычайной ситуации люди могли находиться на ней четыре часа.

Что от этой истории осталось в здании вокруг вас

Телебашня одна, а кабельные шахты есть в каждом офисном центре, в жилом доме выше нескольких этажей, в торговом центре. Проходят они через все этажи. В них лежат пучки кабелей в полимерной оболочке, и если шахта не разделена по высоте, огонь пойдёт по ней так же, как в Останкино.

В 123-ФЗ об этом три пункта одной статьи, 82-й:

• Кабели, проложенные открыто, должны не распространять горение (ч. 8). Такой кабель горит, пока его жжёт внешний огонь, а сам пламя по себе не передаёт. Это видно по индексу «нг» в марке кабеля (классификация по ГОСТ 31565).
• Горизонтальные и вертикальные кабельные каналы должны быть защищены от распространения пожара, а там, где кабель проходит сквозь стену или перекрытие с нормируемым пределом огнестойкости, ставится кабельная проходка не хуже этой конструкции (ч. 7). Проходка — это тот самый разрыв, который в 2000 году пожарные делали пилой, только сделанный заранее, на каждом перекрытии.
• Кабели систем противопожарной защиты и лифтов для пожарных должны работать при пожаре столько, сколько нужно для их задачи (ч. 2). Что это за кабели и как их прокладывать, расписано в СП 6.13130.2025.

Проходки и огнезащиту кабелей потом нужно проверять: проходку разбирают при прокладке нового кабеля и не заделывают обратно, покрытие осыпается. Как это делают и какие документы должны лежать на объекте, мы писали в статье об огнезащите. Огнезащиту кабельных линий и проходки мы выполняем и как отдельную услугу.

Останкинская башня устояла, хотя почти все её канаты потеряли натяжение. В обычном здании рассчитывать на это не стоит (что определяет устойчивость здания при пожаре, мы разбирали в статье о степени огнестойкости): огонь в кабельной шахте должен останавливаться на каждом перекрытии, а не там, где до него доберутся с пилой.

Источники

• Травуш В. И. Останкинской телебашне в Москве 45 лет. Academia. Архитектура и строительство, 2012, № 4 — КиберЛенинка
• Пожар в телецентре «Останкино» (август 2000 г.). Справка — РИА Новости, 25.08.2010
• Башня в огне: тушение пожара в Останкинской телевизионной башне — журнал портала ВДПО.рф
• Останкинская телебашня изнутри. Задача № 1 — восстановление канатов — Первый канал, 16.11.2000
• Пожар, который мог уничтожить Останкинскую телебашню — учебный портал edufire37
• Пожар на Останкинской телебашне — Википедия
• Федеральный закон № 123-ФЗ, статья 82 «Требования пожарной безопасности к электроустановкам зданий и сооружений» — КонсультантПлюс
