Наружная лестница на стене выглядит одинаково понятной для всех: железо, ступени, ведёт наверх. Дальше начинаются расхождения. Директор считает её запасным выходом, арендатор — местом, куда можно выставить коробки, инспектор — конструкцией, у которой должен быть протокол испытаний. Прав из троих один, и эта статья о том, как оказаться на его стороне, не залезая в стандарт.
Сначала главное: это не запасной выход
Пожарные лестницы и лестницы для эвакуации — разные вещи, и разводит их не привычка, а закон. Статья 39 технического регламента (123-ФЗ) делит лестницы на два перечня. В первом — те, по которым эвакуируются люди: 1-го типа внутри лестничной клетки, 2-го типа внутренние открытые, 3-го типа наружные открытые. Во втором — пожарные, и они заведены для другого: для тушения пожара и аварийно-спасательных работ. Их ровно два вида:
- П1 — вертикальная лестница;
- П2 — маршевая лестница с уклоном не более 6:1.
Разница не в словах. Наружная эвакуационная лестница 3-го типа — это путь, по которому спускается человек в домашней одежде, с ребёнком на руках, в темноте и, возможно, в дыму. Вертикальная П1 — это подъём человека в снаряжении, лицом к стене, с тремя точками опоры. То, что удобно второму, для первого небезопасно, и наоборот.
Размер это подтверждает прямо. ГОСТ Р 53254-2009 в пункте 4.2 говорит, что у эвакуационной лестницы ширина не менее 0,9 метра, ступень не уже 0,25 метра, ограждение не ниже 1,2 метра. У вертикальной П1 по таблице Б.1 ширина — 0,6 метра у П1-1 и 0,8 у П1-2, и ступень там не ступень, а круглый или профильный пруток. Лестница шириной 0,6 метра — это ширина плеч взрослого человека. Встречный по ней не разойдётся, и вниз спиной по ней не пойдёт никто, кроме того, кого этому учили.
Отсюда практический вывод, за который спорят на объектах: наружная пожарная лестница не засчитывается как второй эвакуационный выход. Если выход нужен, нужна лестница 3-го типа — другой ширины, другого уклона, с площадками и нормальными ступенями; по пункту 8.2.5 СП 1.13130.2020 она вторым выходом как раз работает, но с ограничением по числу людей на этаже.
Одна оговорка, которую обычно приводят как контраргумент, на деле подтверждает правило. В пункте 4.2.4 того же свода правил среди аварийных выходов названы выход через люк или приямок с лестницей, уклон которой не нормируется, и выход на кровлю через люк с такой же лестницей. То есть вертикальная лестница там и правда допускается — но тем же пунктом сказано, что эти выходы «не учитываются при проектировании путей эвакуации из помещений и зданий». Аварийный выход — это шанс для того, кто не успел выйти по эвакуационному, а не замена ему.
П1 — вертикальная, и их две
Вертикальная лестница — две параллельные тетивы, между ними поперечные ступени. Стандарт делит её на две разновидности по одному признаку:
- П1-1 — без ограждения, высота подъёма до 6 метров;
- П1-2 — с ограждением, высота подъёма больше 6 метров.
Ограждение здесь — не перила по бокам, а те самые дуги, которые охватывают человека со спины и превращают лестницу в подобие трубы. Почему порог именно шесть метров, стандарт не объясняет — он просто делит по нему две разновидности.
Дальше начинаются размеры, по которым лестницу и принимают. Шаг ступеней — не больше 350 миллиметров: это расстояние, на которое человек в сапогах переставляет ногу вслепую. Тетива отнесена от стены не меньше чем на 300 миллиметров — чтобы на ступень вставала вся стопа, а не носок. Дуги ограждения идут с шагом не больше 500 миллиметров при радиусе до 400 миллиметров, и начинаются они не выше 2,5 метра от земли.
Последнее объясняет то, что видно на любом дворе: нижний участок лестницы голый, а ограждение появляется выше человеческого роста. Рядом стоит ещё одна разрешённая мера того же свойства: нижнюю секцию вертикальной лестницы можно сделать выдвижной — сложенной она просто не начинается от земли. Про подростков в стандарте не сказано ни слова, но живут эти два пункта именно с ними.
П2 — маршевая, и она круче, чем кажется
Маршевая лестница — это марши и площадки между ними, то есть конструкция, похожая на обычную наружную лестницу с перилами. Похожа она обманчиво.
Уклон в законе записан как «не более 6:1», в таблице стандарта — тремя углами: 45°, 60° и 80,5° с пометкой «уклон 1:6». Это одно и то же число, записанное в разном порядке: шесть частей подъёма на одну часть заложения — и есть те самые восемьдесят с половиной градусов. То есть маршевая пожарная лестница законно бывает почти отвесной. По сравнению с ней лестница в подъезде, где уклон обычно около 30°, — пологая дорожка.
У наружной эвакуационной лестницы 3-го типа одного числа нет, и искать его бесполезно: уклон ей задаёт не пожарный стандарт, а свод правил по эвакуационным путям, и задаёт по типу здания. В жилом доме предел лестничного марша — 1:1,5 или 1:1,75 по таблице 4 СП 1.13130.2020, в производственном для наружной стальной лестницы — 1:1. Это от 30 до 45 градусов, то есть всё равно вдвое положе пожарной П2.
Ширина марша — от 500 миллиметров, ограждение марша и площадки — от метра. Метр здесь именно для пожарной лестницы: у эвакуационной тот же стандарт требует 1,2 метра, и столько же для любого наружного марша задаёт ГОСТ 25772-2021 (тип ОГМн). Между соседними маршами и между поручнями оставляют зазор не меньше 75 миллиметров: в этот просвет проходит рукавная линия, и по нему же страхуют спускающегося.
Ширина 0,5 метра рядом с уклоном 80° — это и есть ответ на вопрос, почему маршевая пожарная лестница не заменяет эвакуационную. Она не для потока людей, она для одного человека с инструментом.
Когда какая: считают метры, а не этажи
Тип выбирают не по назначению здания и не по числу этажей, а по высоте подъёма. Стандарт формулирует это в двух строчках:
- перепад высоты кровли больше одного метра — на этом перепаде нужна лестница;
- подъём от 10 до 20 метров и перепад кровли от 1 до 20 метров — П1;
- подъём выше 20 метров и перепад больше 20 метров — П2.
Про перепад кровли забывают чаще всего. Здание может быть невысоким и совершенно «не про лестницы», но если над одной его частью надстроен второй уровень кровли с перепадом больше метра, лестница нужна там — между двумя крышами, на высоте, где её не видно с земли. Это типовое замечание на производственных корпусах, к которым пристроены склады, и на магазинах с надстроенной технической зоной.
Двадцать метров — примерно шесть-семь этажей. До этой отметки нормативно достаточно вертикальной; выше начинается маршевая, потому что подниматься по вертикальной на седьмой этаж с оборудованием человек физически не может.
Четырнадцать обозначений вместо двух
Типов лестниц в стандарте два, но сам он нумерует куда больше. В таблице 1 вместе с П1 и П2 стоят ещё две группы, и обе выписывают в проект.
Ограждения — пять видов: МН для лестничных маршей, ПН для площадок, ВН для вертикальных лестниц, КО для кровли без парапета, КП для кровли с парапетом. Ограждение кровли — та же зона ответственности, тот же стандарт и тот же протокол: их всегда испытывают вместе, и отдельного документа на ограждения искать не нужно. Каким должно быть само ограждение, задаёт соседний ГОСТ 25772-2021, а конструкцию маршевой лестницы — ГОСТ 23120-2016.
Высота ограждения кровли при этом одна и та же в обоих стандартах — 600 миллиметров, и с парапетом она считается за вычетом его высоты. Это стоит запомнить, потому что у балконных ограждений в том же ГОСТ 25772-2021 высота привязана к высоте здания (до 30 метров — 1000 мм, выше — 1100), и привязку по привычке переносят на кровлю. У кровли её нет: и без парапета, и с парапетом — 600, а шаг вертикальных элементов не больше 300.
Настилы площадок и ступени маршей — пять исполнений: Ф — сплошные из рифлёной стали, Ш — из штампованных элементов, Р — из полос на ребро и круглой стали, С — из полос на ребро в одном направлении, В — из просечно-вытяжной стали. Решётчатые исполнения не задерживают воду и снег, поэтому на улице они и стоят.
В этой мелочи есть исключение, которое стоит знать. Для детских дошкольных учреждений стандарт требует настил только типа Ф — сплошной, — а ступени типов Ш или В. Причину он не называет, но детский сад и в остальных нормах стоит особняком, а разница между сплошным настилом и решёткой под ногами ребёнка очевидна и без объяснения. Там же записано, что нижняя ступень не должна быть выше обычного шага ступеней от земли.
Откуда она вообще взялась на стене
Лестница появилась на здании потому, что лестница, которую привозят, всегда короче здания.
Привозную лестницу удлиняли полтора века, и упиралось это всегда в одно и то же. В Петербурге механическую лестницу для пожарных предлагали ещё в XVIII веке: проект слесаря Петра Дальгрена Академия наук одобрила в 1777 году, а через год он получил за него академическую медаль. Площадка на рычажном механизме поднималась на 20 метров — по тем временам рекорд, и всё равно это шестой этаж. В 1809-м Кирилл Соболев собрал трёхколенную выдвижную и получил медаль «За полезное»; тем же способом складывается ручная лестница и сегодня.
Высота машины пишется прямо в её обозначении: автолестница АЛ-30 поднимает расчёт на 30 метров, коленчатый подъёмник АКП-50 — на пятьдесят, примерно девятый и шестнадцатый этаж. Это типы техники, а не то, что обязательно приедет на ваш адрес: состав парка по частям не публикуется, и на вызов идёт то, что стоит в ближайшей. И высота в обозначении — паспортная: на объекте она всегда меньше, потому что машине нужно подъехать, встать на опоры и не упереться в провода, деревья и припаркованные во дворе автомобили.
Города росли быстрее лестниц, и в XIX веке появился второй ответ: повесить лестницу на здание заранее. Дальше пути разошлись.

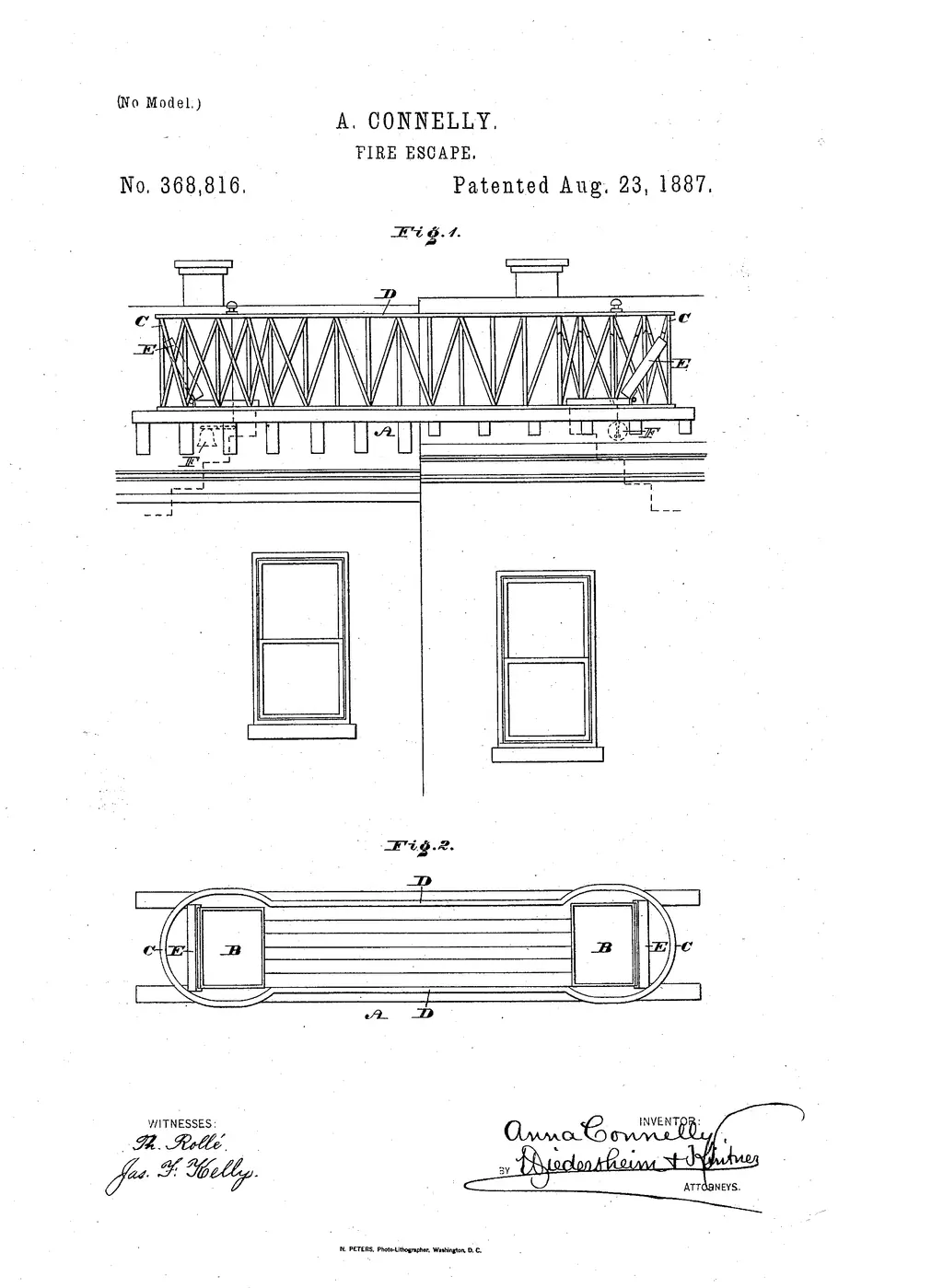

Америка повесила снаружи лестницу для людей. После пожара в доходном доме на Элм-стрит в 1860 году Нью-Йорк потребовал наружные балконы с лестницами между ними, в 1867-м — пожарный выход на каждую квартиру. В 1887 году Анна Коннелли из Филадельфии получила патент на конструкцию, которую сегодня знают по фильмам: сначала это был мостик между крышами соседних домов, потом — те самые железные площадки с лесенками по фасаду. Идея была не в безопасности, а в цене: пристроить лестницу снаружи дешевле, чем перестраивать дом изнутри.
Чем это кончилось, известно точно. 25 марта 1911 года на фабрике Triangle Shirtwaist в Нью-Йорке загорелся восьмой этаж десятиэтажного здания; фабрика занимала три верхних. Наружная пожарная лестница была одна, узкая и выходила в глухой внутренний двор; под весом людей и от жара она оторвалась от стены и рухнула — на ней одной погибло около двадцати человек. Лестницы пожарных доставали не выше шестого этажа, то есть не дотягивались даже до очага. Погибли 146 человек, почти все — за восемнадцать минут.
Город ужесточил требования, а потом отказался от самой идеи: кодекс 1938 года потребовал в новом строительстве закрытых защищённых лестничных клеток, после чего наружная лестница стала не нужна, а кодекс 1968-го записал прямо — на новых зданиях пожарные лестницы не допускаются. Те, что стоят сейчас на старых домах, — наследство, которое обязаны поддерживать в рабочем состоянии.
У нас лестницу для людей убрали внутрь, а снаружи оставили лестницу для пожарных. Эвакуация идёт по лестничным клеткам — обычным Л1 и Л2 или незадымляемым Н1, Н2, Н3, и это отдельный большой разговор. Наружная вертикальная лестница при этом никуда не делась, но работа у неё другая: подняться на кровлю и на чердак, туда, где надо вскрывать кровлю, ставить ствол и работать с верхней точки.
Единый стандарт на эту лестницу появился у нас позже, чем Нью-Йорк отказался от своих. Требования к конструкциям были разбросаны по строительным нормам десятилетиями, а ГОСТ Р 53254 введён впервые в 2009 году — вместе с методикой испытаний и протоколом, которого до этого попросту не было.
Что с ней делать сейчас
Лестница на стене — конструкция под открытым небом, и стареет она так же, как любая другая: ржавеет закладная в кирпиче, трескается сварной шов, разбалтывается балка крепления. Снизу этого не видно, поэтому одного взгляда стандарту мало: раз в год конструкцию обследуют, раз в пять лет проверяют нагрузкой.
Числа в стандарте выведены из человека, а не из запаса металла. Ступень испытывают нагрузкой 1,8 кН — 180 килограммов, приложенных к её середине вертикально вниз (пункт 5.8), и берут для этого каждую пятую ступень. Ограждение лестницы и ограждение кровли — 0,54 кН, то есть 54 килограмма, приложенных горизонтально (пункт 5.12): это вес человека, который навалился на перила, а не опёрся. Прикладывают её не в одной точке: у ограждения вертикальной лестницы — через каждые полтора метра по всей высоте, у ограждения кровли — через каждые десять метров по всему периметру здания.
Остальное считают по формулам, и в них тот же человек: 1,2 кН на одного пожарного и коэффициент запаса 1,5. Дальше расчёт расходится. У балок, которыми вертикальная лестница крепится к стене, считают, сколько людей поместится по её высоте, — на человека отводится участок в 2,5 метра (пункт 5.9). У марша и площадки считают, сколько человек встанет по площади: проекция одного на горизонталь — 0,5 м², и у марша к этому добавляется угол наклона (пункты 5.10 и 5.11). Любую из нагрузок держат две минуты, и после её снятия не должно остаться ни остаточной деформации, ни нарушенной целостности конструкции.
Периодичность тоже из стандарта: испытания — при приёмке объекта и дальше не реже одного раза в пять лет, а между ними, не реже раза в год, — обследование целостности конструкции с составлением акта. Обе даты можно разложить по своему объекту в календаре регламентных сроков вместе с остальными проверками. Инспектор спрашивает оба документа, и отсутствие протокола — одна из самых частых позиций в предписании: конструкция стоит на виду, проверяется быстро, и спорить тут не о чем.
Делать это может организация с обученным персоналом, аттестованным оборудованием и поверенным измерительным инструментом — так прямо написано в пункте 6.1.4. Протокол, выписанный без динамометра, ничем не отличается от ненаписанного: испытание не проводилось. Как это выглядит на объекте — состав проверок, сроки и что остаётся на руках — на странице испытания лестниц и ограждений кровли.
