Ящик на пути эвакуации: как устроен пожарный шкаф, что значат ШП-К и ШП-О и что в нём проверит инспектор

Пожарный кранПожарный кранКомплект у стены: запорный клапан на отводе стояка, пожарный рукав и ручной ствол, обычно в шкафу. Размещают его на путях эвакуации — у выходов, в вестибюлях, коридорах; высоту одиночного крана СП 10 с 1 сентября 2026 года не нормирует, у спаренных она осталась 1,2 м от пола.СП 10.13130.2020 свод правил велит размещать на путях эвакуации: у выходов, на площадках лестничных клеток, в вестибюлях, коридорах и проходах (СП 10.13130.2020, п. 6.2.1). Значит, шкаф с ним висит ровно там, где при пожаре побегут люди. Поэтому у шкафа нормирована не только начинка, но и размер: навесной и приставной шкаф не может быть глубже 300 миллиметров, чтобы не загромождать проход и не мешать эвакуации (ГОСТ Р 51844-2009, п. 5.7). Тридцать сантиметров ящика на стене — это требование не к мебели, а к эвакуации.

Ниже — какие бывают пожарные шкафы, как прочитать их обозначение и надписи на дверце, где их вешают и что в них проверяет инспектор. Как называются предметы внутри шкафа, мы разбирали в статье о названиях пожарного оборудования, как испытывают сам кран — в материале о проверке пожарных кранов.

Что такое пожарный шкаф и можно ли обойтись без него

ГОСТ Р 51844-2009 называет пожарный шкафПожарный шкафШкаф на стене или в нише, где держат пожарный кран, огнетушители или то и другое: ГОСТ Р 51844 обозначает их ШП-К, ШП-О и ШП-К-О. Дверца обязана открываться не меньше чем на 90° — этого требуют Правила противопожарного режима, а сам шкаф по стандарту делают на 160°, поэтому мебель перед ним — частое замечание на проверке.ГОСТ Р 51844-2009 видом пожарного инвентаря, который нужен для размещения и сохранности технических средств, применяемых во время пожара (п. 3.1). Стандарт на внутренний водопровод говорит уже: это шкаф для технических средств пожарного крана (ГОСТ Р 59643-2021, п. 3.14). Разница важна — в шкафу по ГОСТ Р 51844 могут лежать не только кран, но и огнетушители, и спасательное снаряжение.

Можно ли повесить кран просто на стену? По своду правил — нет: пожарные краны должны располагаться в пожарных шкафах (СП 10.13130.2020, п. 6.2.3). Исключение одно и узкое: в помещениях, куда допускается только ограниченный круг технического персонала, кран можно оставить без шкафа, но его клапан опломбируют. Правила противопожарного режима исключений не перечисляют вовсе: рукавПожарный рукавПлоский гибкий трубопровод из тканого каркаса с внутренним гидроизоляционным слоем и соединительными головками на концах; расправляется только под давлением, поэтому хранится в скатке. Слова «шланг» и «пожарная кишка» ГОСТ 12.2.047-86 помечает как недопустимые, а Правила противопожарного режима требуют перекатывать рукава не реже раза в год.ГОСТ 12.2.047-86 должен быть присоединён к клапану и стволу и размещаться в навесном, встроенном или приставном пожарном шкафу с фиксацией в закрытом положении (постановление Правительства № 1479, п. 50). Если у вас кран без шкафа в техническом помещении, такое решение должно стоять в проекте — без него открытый кран на проверке читается нарушением пункта 50.

ШП-К, ШП-О, ШП-К-О и ШПМИ: четыре вида по назначению

Главное деление — по тому, что лежит внутри (ГОСТ Р 51844-2009, п. 4.1.1):

• ШП-К — для пожарного крана или нескольких кранов. Их различают по числу кранов и условному проходу 40, 50 или 65 — это рукава с внутренним диаметром 38, 51 и 66 мм;
• ШП-О — для огнетушителейОгнетушительПереносное или передвижное устройство, которое тушит очаг запасённым веществом. Буквы обозначения говорят о заряде — ОП порошковый, ОУ углекислотный, ОВП воздушно-пенный, — а цифра после них у порошковых и газовых означает килограммы, у водных и пенных литры: ОП-5 — это пять килограммов порошка.ГОСТ Р 51057-2001, по их числу и виду;
• ШП-К-О — для крана и огнетушителей вместе;
• ШПМИ — многофункциональный интегрированный, о нём ниже во врезке.

Нормы комплектации стандарт даёт таблицей (таблица 2): в ШП-К — один кран и больше, в ШП-О — один огнетушитель и больше, в ШП-К-О — кран и хотя бы один огнетушитель. Кран здесь — весь комплект: клапан с соединительной головкой, напорный рукав и ручной ствол. Шкаф, где висит один клапан без рукава, по этой таблице не укомплектован.

Второе деление — по способу установки (п. 4.1.2): навесной (Н) вешают на стену, встроенный (В) ставят в нишу, приставной (П) ставят у стены или в нише, и он опирается на пол. Третье — климатическое исполнение по ГОСТ 15150 (п. 4.1.3): шкаф в неотапливаемом помещении заказывают под свои условия.

Как устроен шкаф по стандарту

Требования к конструкции собраны в разделе 5 стандарта, и почти каждое из них про то, чтобы шкаф быстро открылся и ничего внутри не перепуталось.

• Каждое средство — в своём отсеке. Каждый вид техники лежит в отдельном отсеке или на отдельной полке, и не друг на друге (п. 5.2). Самоспасатели и огнестойкие накидки складывать стопкой можно, а кран, огнетушители и инструмент делить отсек с другими не могут.
• Труба входит через стенку. В стенке шкафа делают отверстие под трубопровод крана, а клапан ставят так, чтобы рукав присоединялся удобно и не перегибался резко в любую сторону, маховик удобно брался рукой, а к огнетушителям можно было подойти, не мешая раскатывать рукав (п. 5.8).

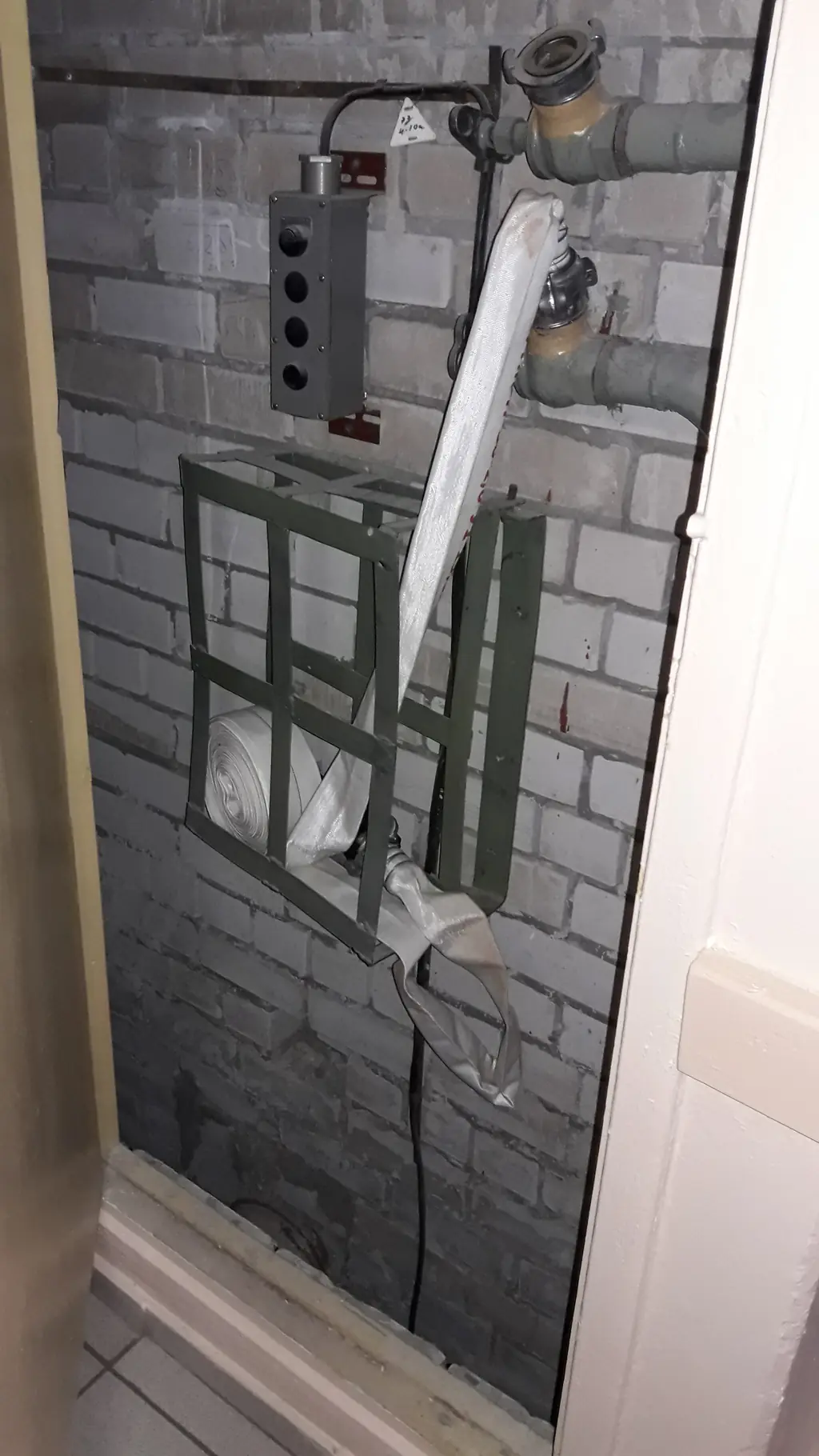

• Рукав — в кассете. Рукавная кассета должна поворачиваться в горизонтальной плоскости не меньше чем на 90° и выдерживать статическую нагрузку 300 Н (пп. 5.9–5.10).
• Дверцы — на 160° и в разные стороны. Они открываются свободно не меньше чем на 160° и не навстречу друг другу, чтобы рукавную линию можно было развернуть быстро (п. 5.11).
• Пломба, которую снимают за секунды. На дверцах есть элементы для пломбы и фиксации в закрытом положении, но шкаф в экстренном случае открывается не дольше 15 секунд (п. 5.12). Время меряют секундомером от момента, когда начали снимать пломбу, до положения, когда дверца распахнута до упора (п. 7.8).
• Шкаф дышит. В верхней и нижней части дверец или на боковых стенках есть вентиляционные отверстия общей площадью не меньше 10 см² (п. 5.3).
• Негорючий корпус. Шкаф изготавливают из негорючих материалов (п. 5.13), лакокрасочное покрытие — не ниже IV класса по ГОСТ 9.032 (сам ГОСТ 9.032-74 с 1 февраля 2025 года заменён ГОСТ 35094-2024) (п. 5.18), а антикоррозионное должно выдерживать транспортирование и хранение при температуре от минус 50 до плюс 50 °С (п. 5.17).
• Вес и глубина ограничены. Пустой навесной шкаф весит не больше 35 кг, встроенный — 50 кг, приставной — 60 кг (п. 5.14); навесной и приставной — не глубже 300 мм (п. 5.7).

В шкафу допускаются кнопки дистанционного пуска пожарных насосов, кнопки дымоудаления и тревожной сигнализации (п. 4.2). Свод правил на водопровод это подтверждает: насосы можно включать от устройства дистанционного пуска, установленного рядом с пожарным шкафом или внутри него (СП 10.13130.2020, примечание 2 к п. 6.1.6). А в шкафу с диктующим краном каждого стояка разрешено держать манометр для проверки на водоотдачу (п. 6.2.7).

Миф: пожарный шкаф обязан быть красным

Красный ящик на стене — привычная картинка, и многие уверены, что другого цвета пожарный шкаф быть не может. Стандарт этого не требует. По ГОСТ Р 51844-2009 внешнее оформление шкафа должно включать красный сигнальный цвет по стандарту на сигнальные цвета (п. 5.20) — то есть красное должно быть, но красить корпус целиком не обязательно. Белый или серый шкаф с красным знаком на дверце эту часть требований выполняет.

Обязательными остаются надписи, и о них — следующий раздел.

Маркировка: что написано на дверце и на корпусе

На шкафу две группы надписей, и они для разных людей.

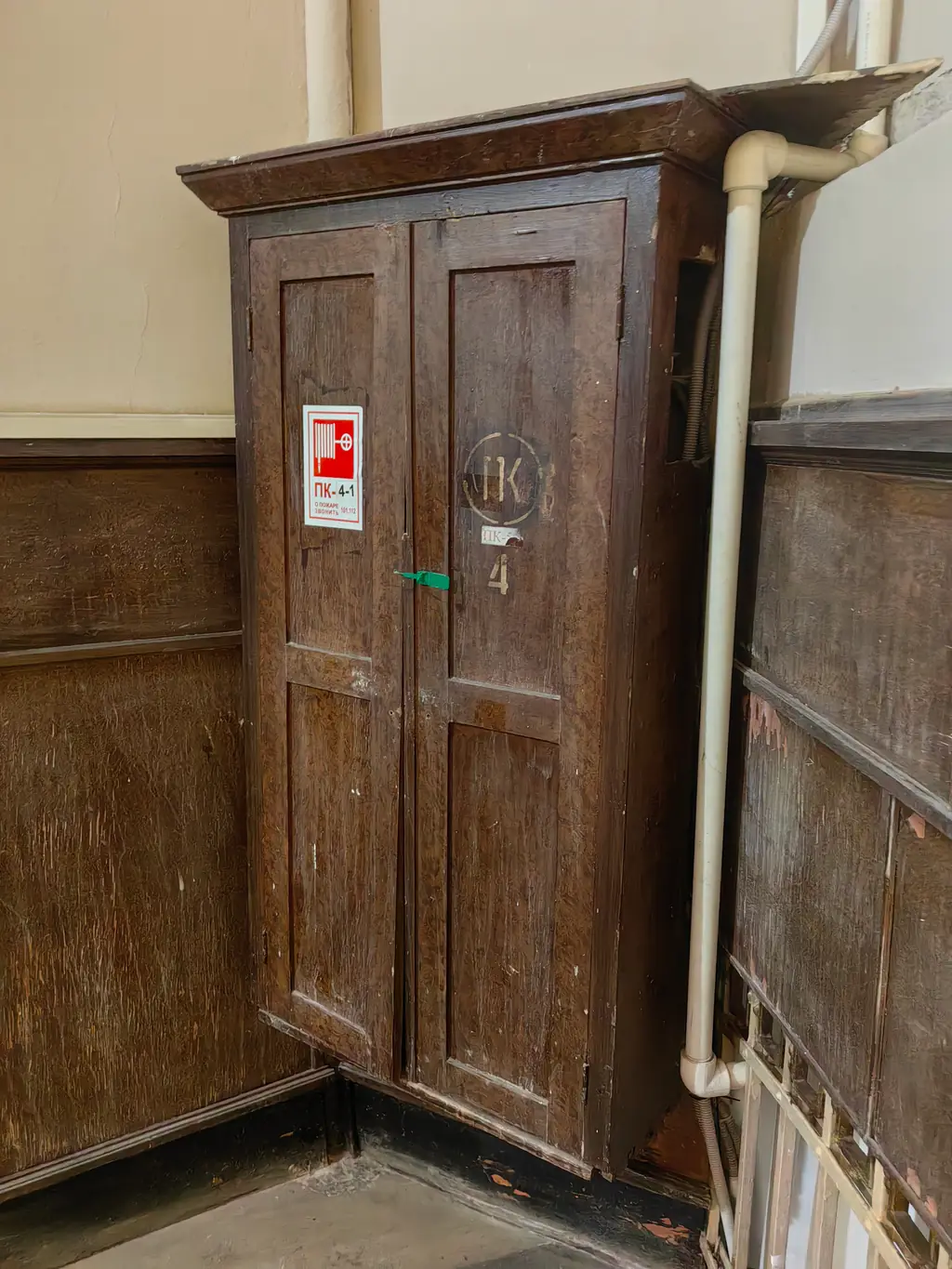

На дверце — для того, кто будет тушить. Стандарт требует, чтобы снаружи было понятно, что лежит внутри. На дверце шкафа с краном наносят условное обозначение пожарного крана и аббревиатуру «ПК», после которой оставлено место для порядкового номера шкафа; на дверце отсека с огнетушителями — знаки пожарной безопасности (ГОСТ Р 51844-2009, п. 5.20). Сами знаки задаёт ГОСТ 12.4.026-2015: F02 «Пожарный кран» — в местах нахождения комплекта крана с рукавом и стволом, F04 «Огнетушитель» — в местах размещения огнетушителя. Свод правил на водопровод отдельно требует обозначать знаками места технических средств внутреннего водопровода (СП 10.13130.2020, п. 6.1.28).

Номер на дверце — не украшение. В протоколе испытаний на водоотдачу указывают номера стояков и кранов по гидравлической схеме (ГОСТ Р 59643-2021, п. 7.3.11), и номер на дверце связывает шкаф с гидравлической схемой и протоколом.

На корпусе — для того, кто покупает и принимает. В месте, указанном на чертеже, стоит маркировка: товарный знак или наименование изготовителя, условное обозначение шкафа и дата изготовления — месяц и год (п. 5.21.3). Надписи должны оставаться чёткими весь срок службы.

Как читать условное обозначение? Стандарт задаёт буквы, но не порядок строки. Из него в обозначении узнаётся вид (ШП-К, ШП-О, ШП-К-О, ШПМИ) и исполнение (Н, В, П): «шкаф пожарный ШП-К-О, исполнение В» — это шкаф для крана и огнетушителей, встраиваемый в нишу. Остальное — номер модели, размеры, правое или левое открывание, окно в дверце, цвет — стандарт не называет вовсе: это каталог изготовителя, и расшифровку ищите в его паспорте. В паспорте же должны быть основные размеры, схема размещения техники в шкафу, правила эксплуатации и комплектность (п. 5.22.2).

Где шкаф вешают и на какой высоте

Место крана выбирает проект по своду правил на внутренний водопровод: на путях эвакуации, преимущественно у выходов, на площадках отапливаемых лестничных клеток, в вестибюлях, коридорах и проходах, и так, чтобы кран не мешал эвакуации (СП 10.13130.2020, п. 6.2.1, в редакции Изменения № 1). Шкафы, кроме встроенных, крепятся к несущим или ограждающим конструкциям здания (Правила, п. 50).

С высотой с 1 сентября 2026 года стало проще, чем принято думать. После Изменения № 1 (приказ МЧС от 18.05.2026 № 348) пункт 6.2.5 из свода правил исключён, и высоты в нём названы только для спаренных кранов: на одном уровне — (1,20 ± 0,15) м от пола, один над другим — (1,00 ± 0,15) м и (1,35 ± 0,15) м (п. 6.2.6). Цифра 1,35 м, которую часто называют высотой любого крана, осталась только у верхнего из двух спаренных. Одиночный кран ставят по проекту — так, чтобы к клапану было удобно подойти и раскатать рукав.

С огнетушителями в шкафу ШП-О или ШП-К-О действуют общие правила для огнетушителей. Размещают их на видных местах вблизи выходов, на высоте не больше 1,5 м до верха корпуса (Правила, п. 409). Когда дверца закрыта, о том, что внутри огнетушитель, говорит знак на ней (ГОСТ Р 51844-2009, п. 5.20). Огнетушитель в шкафу считается в общую расстановку: в административных и общественных помещениях до него от возможного очага не дальше 20 метров (п. 406). Сколько их нужно по площади и классу пожара, считает наш калькулятор огнетушителей.

Что проверит инспектор и за что пишут предписание

С 26 сентября 2026 года плановые проверки идут по новому проверочному листу МЧС, его четвёртый вопрос охватывает пункты 1–64 Правил, а значит, и пункты 16 и 50, по которым смотрят шкаф. На деле инспектор открывает дверцу и смотрит на одно и то же:

1. Подход свободен. Нельзя размещать оборудование и другие предметы так, что ограничивается доступ к пожарным кранам и огнетушителям (Правила, п. 16, подпункт «е»).
2. Дверь открывается не меньше чем на 90° и шкаф закреплён на стене (п. 50). По стандарту шкаф рассчитан на 160°, но проверяют по Правилам — не меньше 90°.
3. Кран укомплектован. Рукав присоединён и к клапану, и к стволу, ствол на месте, клапан исправен (п. 50). Даты перекатки рукавов — в журнале эксплуатации систем противопожарной защиты.
4. Огнетушитель в порядке. У каждого есть номер на корпусе, дата зарядки, пломба на запорно-пусковом устройстве (п. 407), а учёт идёт в том же журнале (п. 60).
5. Шкаф закрыт, но открывается. Правила требуют фиксации дверец в закрытом положении (п. 50).

Типичные замечания повторяются из объекта в объект:

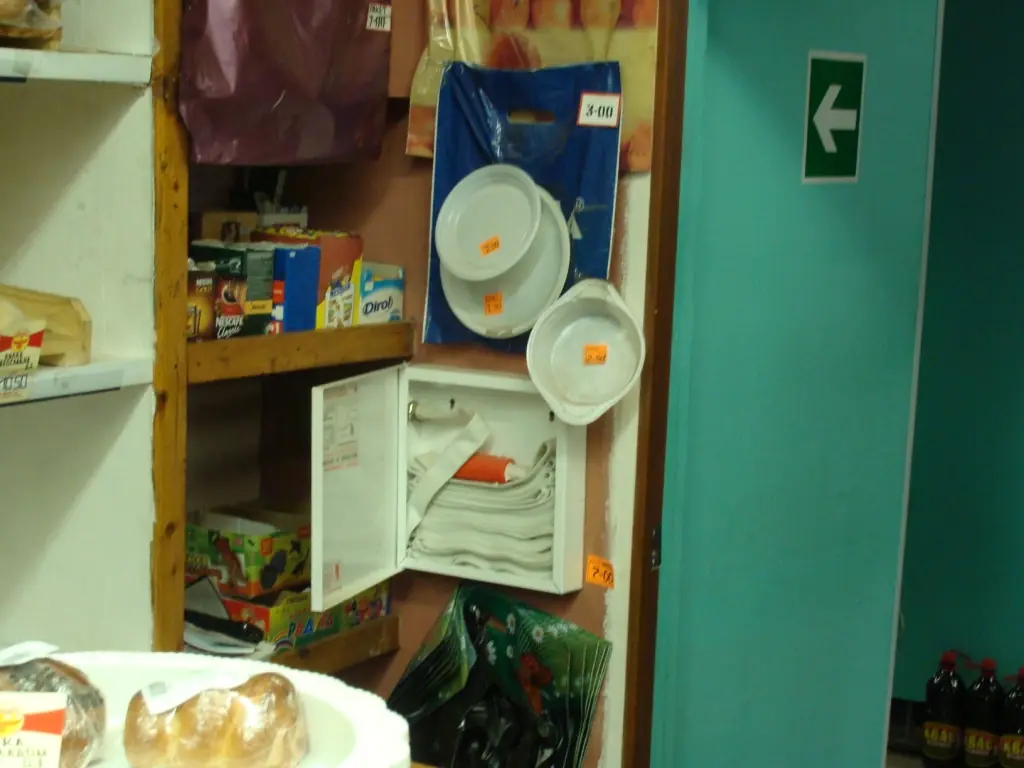

• Шкаф заставлен. Стеллаж, шкаф-купе, кулер или коробки перед дверцей — нарушение подпункта «е» пункта 16, а если дверца не открывается на 90°, то и пункта 50.
• Шкаф заперт на ключ. Фиксация в закрытом положении не означает замок: шкаф должен открываться за 15 секунд (ГОСТ Р 51844-2009, п. 5.12). Подробно про навесной замок и ключ у завхоза — в статье о проверке пожарных кранов.
• Нет пломбы. Сама пломба в Правилах прямо не названа, но после испытания на водоотдачу шкаф закрывают и пломбируют (ГОСТ Р 59643-2021, п. 7.3.8.15), а при ежемесячном осмотре проверяют, на месте ли пломбы (приложение А). Сорванная пломба — повод открыть шкаф и посмотреть, всё ли внутри.
• Нет номера на дверце. Без «ПК» и номера кран не найти по гидравлической схеме, и протокол испытаний не свяжется с конкретным шкафом.
• Шкаф стал кладовкой. Ведро, швабра и коробки внутри мешают взять рукав и огнетушитель. Сам шкаф по стандарту — пожарный инвентарь (ГОСТ Р 51844-2009, п. 3.1), а использовать пожарный инвентарь для хозяйственных нужд Правила запрещают (п. 413).

Чем грозит предписание по этим пунктам для вашей организации, считает мастер штрафа по статье 20.4 КоАП.

Короткий порядок действий

1. Обойдите шкафы: подход свободен, дверца открывается хотя бы на 90°, шкаф держится на стене.
2. Откройте каждый: рукав присоединён к клапану и стволу, огнетушители с номером, датой зарядки и пломбой, внутри нет посторонних вещей.
3. Проверьте дверцы: «ПК» с номером у кранов, знак у огнетушителей, номера совпадают с гидравлической схемой.
4. Покупаете новые — смотрите в паспорт: вид и исполнение по ГОСТ Р 51844-2009, глубина навесного не больше 300 мм, дверцы на 160°.

Проект, испытание водопровода на водоотдачу, проверку кранов и перекатку рукавов делаем с актом и протоколом, где у каждого крана свой номер.
