Пожарный рукав и ствол: как узнать, что рукав в шкафу выдержит напор

Откройте шкаф пожарного крана в любом офисном центре: рукав скатан, головки на месте, ствол пристёгнут. Выглядит готовым, но под давлением этот рукав мог не быть ни разу с того дня, как его положили в шкаф. По виду не скажешь, выдержит ли ткань напор на сгибах, где она лежала годами.

Стандарт на напорные пожарные рукава, ГОСТ 34779-2021, отвечает на этот вопрос одним испытанием в несколько строк: раскатать рукав на всю длину, заполнить водой, поднять давление на четверть выше рабочего и три минуты смотреть, не выступит ли где-нибудь капля. Ниже — из чего сделан пожарный рукавПожарный рукавПлоский гибкий трубопровод из тканого каркаса с внутренним гидроизоляционным слоем и соединительными головками на концах; расправляется только под давлением, поэтому хранится в скатке. Слова «шланг» и «пожарная кишка» ГОСТ 12.2.047-86 помечает как недопустимые, а Правила противопожарного режима требуют перекатывать рукава не реже раза в год.ГОСТ 12.2.047-86, что значат буквы и цифры на нём, какой рукав подходит к какому крану, сколько он служит и что проверяют у пожарного стволаПожарный стволУстройство на конце напорного рукава, которое формирует и направляет струю: сплошная бьёт дальше, распылённая осаждает дым и льёт меньше воды. Слово «брандспойт» ГОСТ 12.2.047-86 помечает как недопустимое; кран без ствола считается неукомплектованным целиком.ГОСТ 12.2.047-86 на его конце.

Как правильно называются эти предметы и почему не «шланг» и не «брандспойт», мы разобрали в статье о названиях пожарного оборудования, а как испытывают сам пожарный кранПожарный кранКомплект у стены: запорный клапан на отводе стояка, пожарный рукав и ручной ствол, обычно в шкафу. Размещают его на путях эвакуации — у выходов, в вестибюлях, коридорах; высоту одиночного крана СП 10 с 1 сентября 2026 года не нормирует, у спаренных она осталась 1,2 м от пола.СП 10.13130.2020 на водоотдачу — в статье о проверке кранов. Здесь — про рукав и ствол как изделия.

Из чего сделан рукав и почему он стареет

Напорный рукав — это тканый каркас и тонкий водонепроницаемый слой на его внутренней поверхности. Каркас ткут из химических, синтетических или натуральных нитей, он держит давление. Внутреннее покрытие делают из латекса, резины, полиуретана или других полимеров, его толщина по стандарту — не меньше 0,3 мм (ГОСТ 34779-2021, пп. 4.1.1–4.1.3, 5.7.1). Снаружи покрытия может не быть вовсе, а может быть пропитка каркаса или второй защитный слой.

Отсюда главное свойство рукава, которое отличает его от шланга: без воды он плоский. Стандарт так прямо и пишет — он применяется к рукавам, которые принимают плоскую форму, когда в них нет давления (п. 1). Поэтому рукав хранят в скатке, а круглым он становится только под напором.

Стареют обе части. Покрытие с годами теряет эластичность, ткань — прочность. Насколько, стандарт проверяет у нового рукава искусственно: неделю, 168 часов, держит образец при 70 или 100 °C, и прочность покрытия и каркаса после этого не должна упасть больше чем на четверть (п. 5.17). В шкафу рукав стареет медленнее, но неравномерно: хуже всего приходится сгибам, на которых он годами лежит сложенным. Там при первом напоре он и даёт течь.

Что значат буквы и цифры на рукаве

У каждого рукава есть условное обозначение, и по нему видно почти всё, что важно заказчику. Пример из самого стандарта: РПК(В)-50-1,0-У1 (п. 4.3). Читается он так:

• РПК — рукав для внутренних и наружных пожарных кранов. Рукава для пожарных машин обозначают РПМ, рукава для механизированной прокладки получают в конце МП (п. 4.2.1).
• (В) — тип конструкции: внутреннее покрытие без наружного. (П) — с пропиткой каркаса, (Д) — двухсторонний, с наружным покрытием (п. 4.2.5).
• 50 — номинальный диаметр, условный проход.
• 1,0 — рабочее давление в мегапаскалях. Для рукавов к кранам оно одно: не меньше 1,0 МПа (таблица 1).
• У1 — климатическое исполнение: ТУ1, У1 или УХЛ1 (п. 4.2.4).

Между давлением и климатом могут стоять буквы специального исполнения: И — износостойкий, М — маслостойкий, Т — термостойкий, Тп — термостойкий перколированный, то есть охлаждаемый водой, которая просачивается через его стенку (пп. 4.2.3, 3.15).

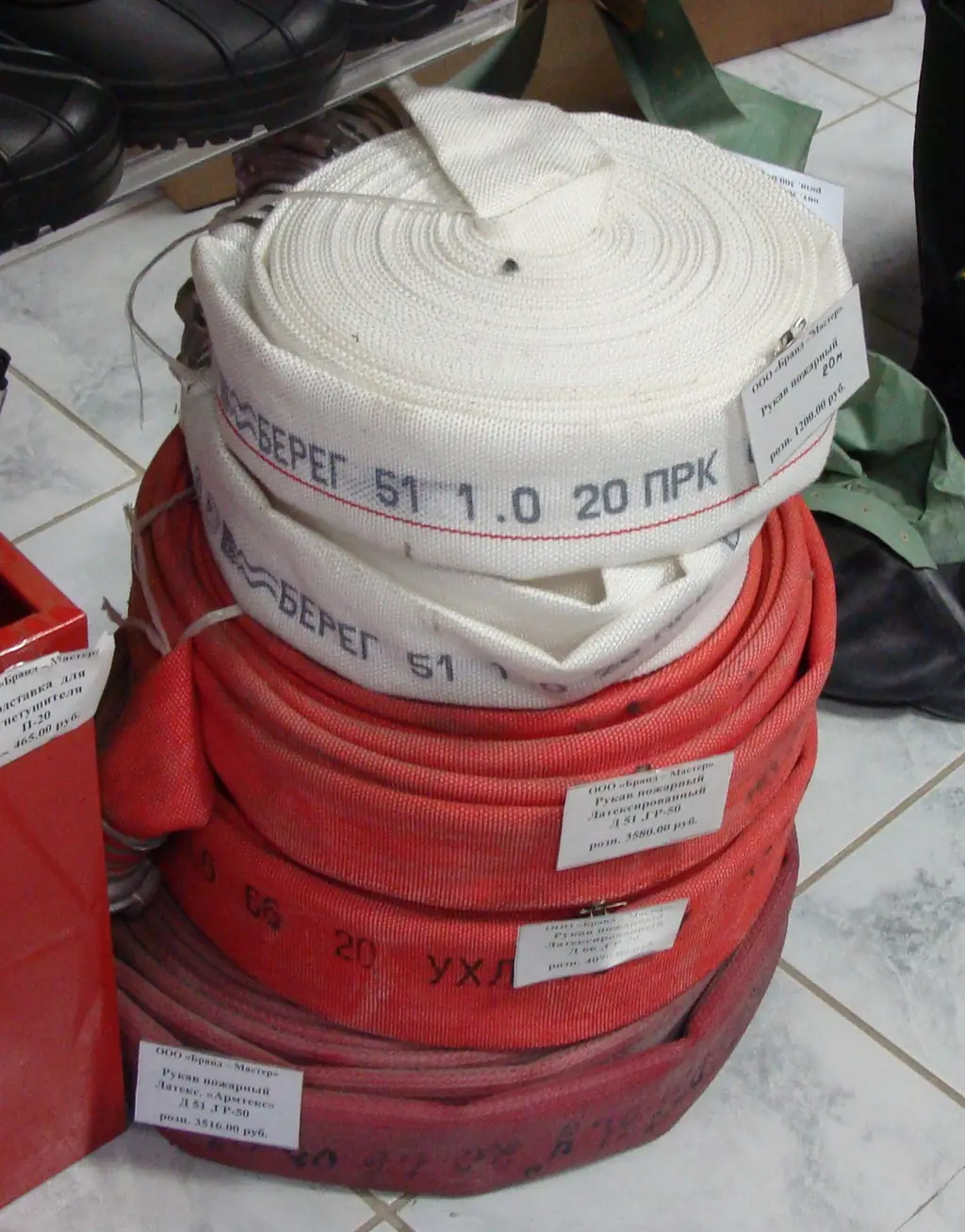

Маркировку наносят не дальше полуметра от каждого из концов рукава. В ней должны быть страна, изготовитель, условное обозначение, номинальная длина и дата изготовления — месяц и год (п. 5.19). Дата здесь главное: от неё считают срок службы.

Какой рукав под какой кран

Рукав к крану не выбирают «потолще». Кран — это комплект: клапан, рукав и ствол с соединительными головками, и все они собраны под один условный проход. Стандарт на пожарные шкафы делит шкафыПожарный шкафШкаф на стене или в нише, где держат пожарный кран, огнетушители или то и другое: ГОСТ Р 51844 обозначает их ШП-К, ШП-О и ШП-К-О. Дверца обязана открываться не меньше чем на 90° — этого требуют Правила противопожарного режима, а сам шкаф по стандарту делают на 160°, поэтому мебель перед ним — частое замечание на проверке.ГОСТ Р 51844-2009 для кранов по условному проходу комплектующих — 40, 50 или 65, то есть под рукава с внутренним диаметром 38, 51 или 66 мм (ГОСТ Р 51844-2009, п. 4.1.1). Соединительная головка ствола обязана смыкаться с рукавной головкой того же условного прохода (ГОСТ 9923–2021, п. 5.14) — рукав на 65 к клапану на 50 просто не присоединится.

Длина у рукавов к кранам стандартная: 10, 15 или 20 метров (ГОСТ 34779-2021, таблица 2). Какую взять, решает проект водопровода: от длины рукава и диаметра насадка ствола зависит, какое давление нужно у клапана и какой будет струя. Поэтому стандарт на обслуживание водопровода требует, чтобы при испытании рукава совпадали по длине и диаметру с тем, что предписано для этого здания (ГОСТ Р 59643-2021, п. 7.3.7.3). Купить при замене рукав другой длины значит поменять гидравлику крана, которую считал проектировщик.

Испытание давлением и срок службы

Испытание на герметичность в стандарте описано так (ГОСТ 34779-2021, пп. 5.9, 6.9). Рукав раскатывают на всю длину. Один конец подключают к установке, которая создаёт давление, на другом ставят арматуру для выпуска воздуха. Рукав медленно заполняют водой, пока не выйдет весь воздух, и поднимают давление не быстрее 0,2 МПа в секунду до 1,25 рабочего — для рукава к крану с рабочим давлением 1,0 МПа это 1,25 МПа. Держат не меньше трёх минут.

Результат один: на наружной поверхности рукава и в местах соединения с головками не должно появиться ни одной капли. Для рукавов с латексным покрытием стандарт допускает намокание поверхности, но без стекающих капель. И ещё одно ограничение, о котором часто забывают: соединять два рукава и больше в одну линию и испытывать их разом нельзя — каждый рукав проверяют отдельно.

Срок службы рукава до списания стандарт требует от изготовителя не меньше пяти лет (п. 5.21) и записывает в формуляр — паспорт рукава, который хранится весь срок его службы. В формуляре есть таблицы осмотров после каждого применения, обслуживания и испытаний (приложение А).

Миф: «пять лет прошло — рукав на выброс». Пять лет — это нижняя граница для изготовителя, а не дата смерти рукава. По истечении срока службы рукав действительно меняют, но если внешний осмотр и испытание на герметичность показали, что он сохранил свои функции, его допускают к эксплуатации дальше (п. 7.10). Обратное тоже верно: рукав, который не выдержал испытания, меняют и раньше пяти лет. Решают по испытанию, а не по календарю, и результат записывают в формуляр.

Хранение и перекатка

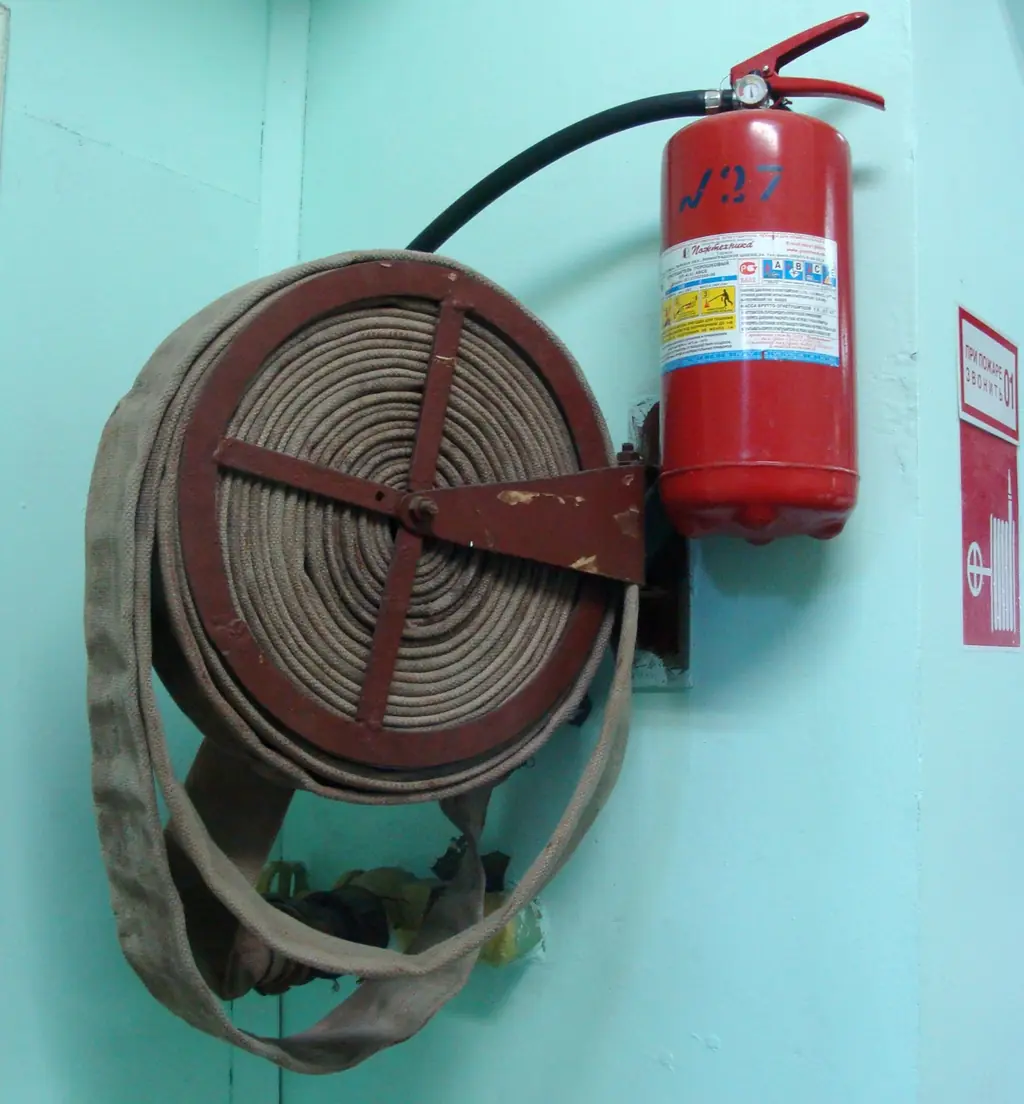

Правила противопожарного режима требуют от руководителя организации перекатывать рукава не реже раза в год и записывать это в журнал эксплуатации систем противопожарной защиты (п. 50). Смысл перекатки — сменить места сгибов. Стандарт на рукава так и называет её: перекатка «на новое ребро», и требует указать её периодичность в формуляре (ГОСТ 34779-2021, п. А.10). Свернуть рукав обратно по старым складкам — это запись в журнале без самой работы. Подробнее о перекатке и о том, что должно остаться в журнале, — в статье о проверке кранов.

Запасные рукава, которые лежат на складе, хранят в помещении с естественной вентиляцией, при температуре не ниже 0 °C и влажности 50–70 %, без прямого солнца и не ближе метра к отопительным приборам. На стеллажах их скатки два раза в год переворачивают, меняя места, которыми они касаются полок (пп. 7.3, 7.5). Перекатку рукава мы делаем по цене от 300 ₽ за рукав.

Ствол: какие бывают и что значат буквы

Ствол — устройство на конце рукава, которое формирует и направляет струю. Действует на ручные стволы ГОСТ 9923–2021, введённый в России с 1 июля 2024 года взамен ГОСТ 9923-80. На него же с 1 сентября 2026 года ссылается свод правил по внутреннему водопроводу: краны комплектуют рукавом по ГОСТ 34779 и стволом по ГОСТ 9923 (СП 10.13130.2020 с Изменением № 1, п. 7.2).

Обозначение ствола собирается из букв (ГОСТ 9923–2021, пп. 4.1–4.2):

• РС — ручной ствол;
• Р — распылитель, З — с защитной завесой, У — универсальный, К — комбинированный, то есть подаёт и воду, и раствор пенообразователя; без буквы — ствол даёт только сплошную струю;
• П — перекрывной, с краном на самом стволе; без буквы — неперекрывной, воду открывают и закрывают только клапаном;
• цифра — условный проход головки: 40, 50 или 65;
• В в конце — ствол высокого давления.

Так, РС-50 — простой ручной ствол со сплошной струёй под рукав на 50, а РСКЗП-50 из примеров стандарта — комбинированный, с защитной завесой, перекрывной.

Сплошная струя — компактный поток, который бьёт далеко. Распылённая — веер капель: она бьёт ближе, но покрывает площадь и осаждает дым. Универсальный ствол даёт обе, и переход между ними должен быть плавным (п. 5.7). Свод правил по водопроводу рекомендует комплектовать среднерасходные краны стволами, которые дают и компактную, и распылённую струю (СП 10.13130.2020 с Изменением № 1, п. 7.2, примечание 2).

Что ствол должен уметь, стандарт проверяет при давлении 0,45 МПа перед стволом. Сплошная струя ствола на 50 — не меньше 2,7 литра в секунду и дальность не меньше 30 метров, на 40 — 1,8 л/с и 20 м (таблица 1). Распылённая у ствола на 50 летит не меньше чем на 11 метров с углом факела не меньше 40° (таблица 2). Это требования к изделию на стенде. Сколько воды даст конкретный кран в здании, решает проект: давление у клапана, длина рукава и диаметр выходного отверстия ствола — 13, 16 или 19 мм (ГОСТ Р 59643-2021, п. 7.3.7.2).

Что проверяют у ствола

Ствол служит дольше рукава — изготовитель обязан дать ему не меньше десяти лет (ГОСТ 9923–2021, п. 5.6). Но и у него есть что проверить при осмотре крана:

1. Корпус. Следы коррозии, забоины, вмятины и трещины на стволе не допускаются (п. 5.11). Ствол, который роняли на кафель, — первый кандидат на замену.
2. Перекрывное устройство, если оно есть. Рукоятка фиксируется в каждом положении — «закрыто», «струя», «промывка», а в закрытом положении ствол почти не пропускает воду: утечка не больше 2 см³ в минуту (п. 5.7).
3. Головка. Она должна смыкаться с рукавной головкой того же условного прохода (п. 5.14) и быть присоединена к рукаву: ствол, который лежит в шкафу отдельно, к работе не готов.
4. Маркировка. На стволе указаны изготовитель, страна, номер изделия, обозначение, рабочее давление, год изготовления и надписи у переключателя — куда поворачивать на сплошную струю, распыление и «закрыто» (п. 5.20). По году видно, сколько ствол уже прослужил.

Что спросит инспектор

Инспектор пожарного надзора проверяет кран по Правилам противопожарного режима, а они требуют три вещи (п. 50). Краны укомплектованы исправными рукавами, ручными стволами и клапанами. Рукав присоединён и к клапану, и к стволу и лежит в шкафу с фиксацией дверцы. Рукава перекатывают не реже раза в год, и запись об этом есть в журнале эксплуатации систем противопожарной защиты.

Отсюда короткий список на обход:

1. В каждом шкафу — рукав и ствол одного условного прохода с клапаном, рукав пристёгнут с обоих концов.
2. На рукавах читается маркировка с датой изготовления, на каждый рукав есть формуляр.
3. Нет ни одного рукава, у которого срок службы из формуляра истёк, а испытания на герметичность после этого не было.
4. Стволы целые, без вмятин и коррозии, переключатель фиксируется.
5. В журнале эксплуатации — запись о перекатке за последний год.

Перекатку и испытание рукавов, проверку комплектности кранов и испытание водопровода мы делаем с записью в журнал, актом и протоколом.
