Противопожарная перегородка: что значит EI 45 и почему она должна доходить до плиты

Сорок пять минут в печи

Предел противопожарной перегородки получают в печи. Образец ставят проектного размера, а если он не помещается — не меньше 3 × 3 метров (ГОСТ 30247.1-94, таблица 1). Печь греют по одной и той же кривой для всех конструкций: к 15-й минуте она жарче начальной температуры на 718 °C, к 45-й — на 875 °C (ГОСТ 30247.0-94, таблица 1). С холодной стороны следят за двумя вещами. Если поверхность нагрелась в среднем больше чем на 140 °C или в любой точке больше чем на 180 °C, перегородка потеряла теплоизоляцию, букву I. Если к щели на 10 секунд поднесли ватный тампон и он загорелся, она потеряла целостность, букву E (ГОСТ 30247.1-94, п. 8.1). EI 45 значит, что ни то ни другое не случилось 45 минут.

Тонкая перегородка из гипсокартона выдерживает такое не случайно. Гипс — это двуводный сульфат кальция, и около 21 % его массы составляет вода, связанная в кристаллах. При нагреве она выходит паром, и пока она не вышла вся, холодная сторона листа держится около 100 °C, хотя с другой стороны печь давно перешла за 800 (Saint-Gobain Gyproc). Это ниже порога в 140 °C, поэтому гипсокартонная перегородка и умеет долго держать теплоизоляцию. Сколько именно, решает испытание конкретной системы.

Но в печи перегородка стоит в раме от пола до потолка, без щелей и дырок. На объекте она стоит в комнате с подвесным потолком, через неё идут кабели и трубы, к ней примыкает стена с окнами. Каждое из этих мест может пропустить огонь в обход испытанных минут.

Что такое противопожарная перегородка

Технический регламент делит противопожарные преградыПротивопожарная преградаСпособ не пустить пожар из одной части здания в другую. Статья 37 ФЗ-123 знает восемь типов: стены, перегородки и перекрытия с нормируемым пределом огнестойкости, занавесы, шторы и экраны, водяные завесы, а ещё противопожарные разрывы, минерализованные полосы и зону, свободную от пожарной нагрузки. Заполнение проёмов — двери, ворота, люки, клапаны, окна — нормируется своим типом, иначе преграда перестаёт работать.№ 123-ФЗ на стены, перегородки, перекрытия, разрывы, занавесы, водяные завесы и ещё несколько видов, а стены, перегородки и перекрытия — по типам (123-ФЗ, статья 37). Стена и перегородка отличаются не толщиной, а работой. Противопожарная стена обязана при пожаре ещё и устоять, поэтому её предел пишут с буквой R: REI 150 у стены 1-го типа, и такими стенами выделяют пожарные отсеки. Перегородка нагрузку не несёт и делит помещения внутри отсека, у неё нормируют только E и I.

Зачем она нужна, сказано в части 1 статьи 88: части здания и помещения разного назначения разделяют ограждающими конструкциями с нормируемым пределом огнестойкостиПредел огнестойкостиВремя в минутах, которое конструкция держится при пожаре в условиях стандартных испытаний. Буква говорит, что именно теряется: R — несущая способность, E — целостность, I — теплоизолирующая способность, W — предельный тепловой поток, а у дверей и окон в противопожарных преградах добавляется S, дымогазонепроницаемость (части 2 и 3 статьи 35 ФЗ-123); R45 значит сорок пять минут до потери несущей способности.№ 123-ФЗ или противопожарными преградами. Требования к ним зависят от назначения помещений, пожарной нагрузки, степени огнестойкостиСтепень огнестойкостиХарактеристика здания целиком (I–V), выведенная из пределов огнестойкости его несущих и ограждающих конструкций: что какой степени соответствует, записано в таблице 21 технического регламента 123-ФЗ. Какая степень требуется объекту под его класс и этажность, задаёт СП 2, и из неё же следует, нужна ли огнезащита.СП 2.13130.2020 и класса конструктивной пожарной опасностиКласс конструктивной пожарной опасностиНасколько сами конструкции здания участвуют в пожаре: горят ли, дают ли пламя и дым по поверхности. Обозначается С0–С3 (статья 31 ФЗ-123), порядок отнесения к классу задан статьёй 87, и в норме класс идёт в паре со степенью огнестойкости.№ 123-ФЗ здания. Как узнать степень своего здания, разобрано в статье о степени огнестойкости.

Предел нормируют не только у противопожарных перегородок. Стены и перегородки, отделяющие общие коридоры, холлы и вестибюли от помещений, ставят от пола до перекрытия, и в действующей редакции СП 2.13130.2020 у них, как правило, есть свой предел: в зданиях от 28 метров — не меньше (R)EI 45, в зданиях меньшей высоты I–III степени огнестойкости — не меньше (R)EI 30, IV степени — (R)EI 15 (п. 5.2.7). В первоначальном тексте свода правил 2020 года предел стоял только у общественных и административно-бытовых зданий высотой от 28 метров. Перегородка коридора противопожарной не называется, но и обычной её уже не назовёшь.

Два типа: EI 45 и EI 15

Типов противопожарных перегородок два, и таблица 23 технического регламента связывает каждый с тем, что можно поставить в проём:

Буква W у стеклянной перегородки — предельный тепловой поток: стекло может не нагреться и не треснуть, но пропустить излучение, и его меряют отдельно. Что означают буквы E, I, W и S у дверей и почему дверь в перегородке держится меньше самой перегородки, разобрано в статье о противопожарной двери.

К проёмам у статьи 88 два общих правила. Окна в противопожарных преградах делают неоткрывающимися, а двери — с самозакрыванием (часть 8). Проёмы вместе не должны занимать больше четверти площади преграды (часть 9). У этого правила есть оговорка в своде правил: если двери и окна в проёмах держат не меньше самой преграды, площадь проёмов не нормируется, кроме противопожарных стен 1-го типа (СП 2.13130.2020, п. 5.3.4). У перегородки 2-го типа так и есть: ей положены двери EI 15, столько же, сколько у неё самой.

Предел огнестойкости у конструкции, а не у листа

Цифра EI 45 принадлежит не материалу, а сборке. Свод правил перечисляет, из чего складывается огнестойкость преграды: ограждающая часть, конструкции, которые держат её устойчивость, то, на что она опирается, и узлы крепления и примыкания (СП 2.13130.2020, п. 5.3.2). У узлов примыкания предел по EI должен быть не меньше, чем у самой перегородки, — то же требует часть 6 статьи 88 для мест сопряжения с другими конструкциями. По классу пожарной опасности противопожарная перегородка должна быть К0 или К1, в зависимости от класса конструктивной пожарной опасности здания (п. 5.3.3). Как испытывают конструкцию на класс К0–К3 по ГОСТ 30403, разобрано в статье о классе конструктивной пожарной опасности.

Стандарт на испытания добавляет к этому важную деталь: в образце, который ставят в печь, материалы, детали и даже стыки должны соответствовать технической документации на конструкцию (ГОСТ 30247.0-94, п. 7.2), а образцов одного типа испытывают два (п. 7.4). Поэтому в проекте перегородка — это не «ГКЛ в два слоя», а конкретная система: профиль и его шаг, число и толщина листов, заполнение, способ крепления к полу, перекрытию и стенам. Поменяли профиль на более тонкий или убрали минеральную вату — у вас другая конструкция, и её 45 минут никто не проверял.

Где перегородка обязательна

Нормы редко говорят «поставьте перегородку». Они говорят «отделите помещение», и тип перегородки зависит от степени огнестойкости здания. Вот места, где это требование встречается чаще всего:

Самая частая строка первая. В офисе или торговом центре под архив, кладовую с товаром или серверную отводят обычную комнату, а по расчёту у неё выходит категория В1–В3. С этого момента её стены должны быть противопожарной перегородкой, а дверь — противопожарной. Как определяют категорию помещенияКатегория помещенияДеление производственных и складских помещений на А, Б, В1–В4, Г и Д по тому, что в них хранится и как оно горит; у зданий категорий пять — А, Б, В, Г и Д. Категорию считают по методике СП 12, а не назначают на глаз.СП 12.13130.2009, разобрано в статье о категориях, а пожарную нагрузку на участке и категорию В1–В4 можно посчитать в калькуляторе пожарной нагрузки.

Полного перечня в таблице нет и быть не может: свои места для перегородок есть у школ и детских садов, больниц, гостиниц, котельных и кабельных сооружений. Какие перегородки нужны конкретному зданию, решает проект.

Пять мест, где теряются минуты

Над подвесным потолком и под фальшполом. Противопожарные перегородки в помещениях с подвесными потолками и фальшполами должны разделять пространство над ними и под ними (СП 2.13130.2020, п. 5.2.6). Перегородка, которую довели до потолочной решётки, оставляет над собой пустоту, общую для обоих помещений: огонь и дым проходят поверху в соседнее, не касаясь испытанных листов. То же правило свод правил повторяет для стен коридоров: от пола до перекрытия и без открытых проёмов над потолком и под фальшполом (п. 5.2.7).

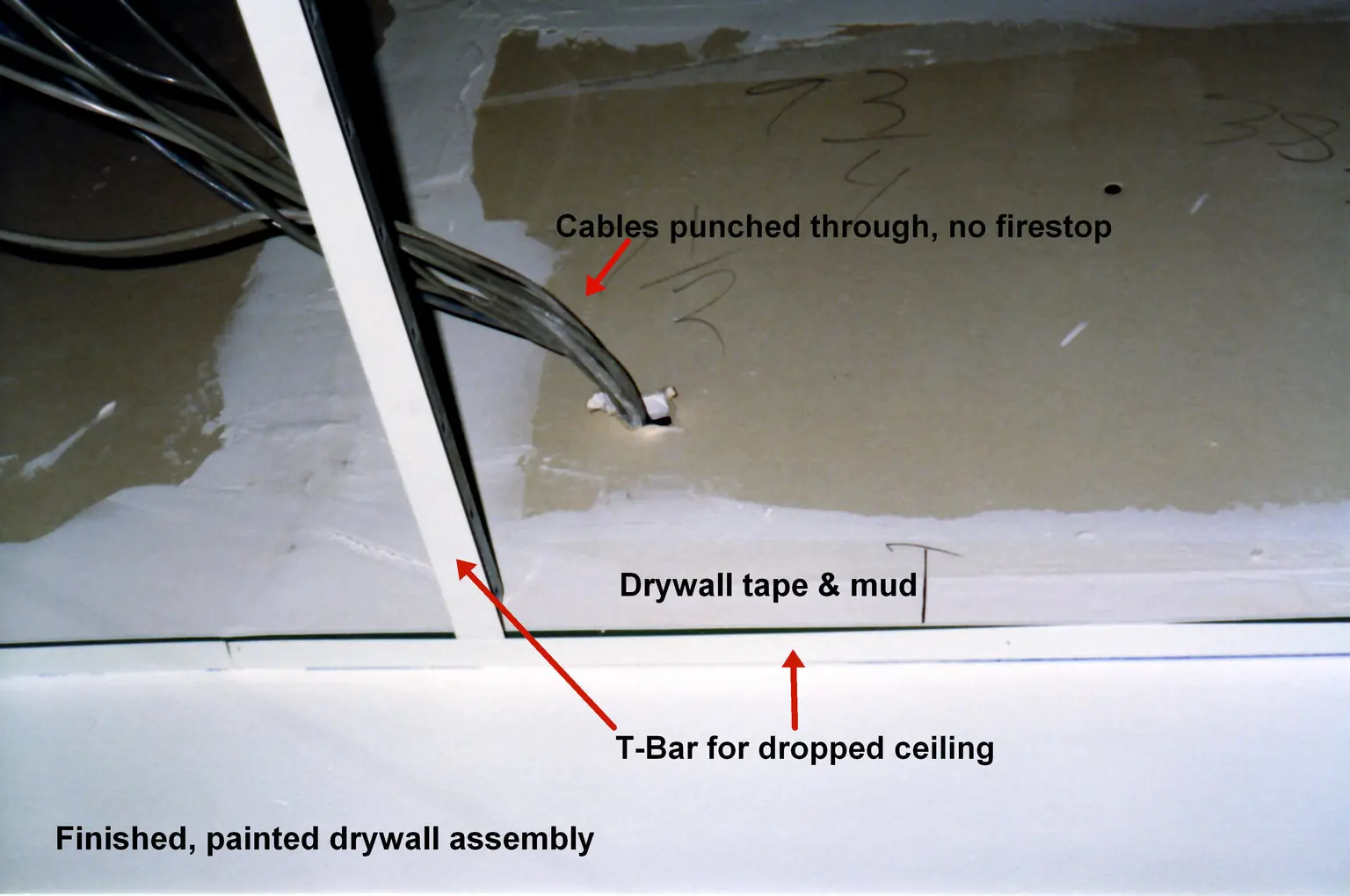

Проходки кабелей и труб. Место, где кабель, труба или лоток проходит сквозь перегородку, должно держать не меньше самой перегородки (СП 2.13130.2020, п. 5.2.4). Для воздуховодов действуют свои правила и клапаны по СП 7.13130. Отверстия, которые появились при прокладке коммуникаций, руководитель организации обязан заделать негорючими материалами с требуемым пределом огнестойкости и дымогазонепроницаемостью (Правила противопожарного режима, п. 15). Здесь перегородка ломается незаметнее всего: новую линию прокладывают уже после сдачи объекта, над потолком дыру не видно, а заделать её в чужой стене никто не поручал.

Стык с наружной стеной. Огонь обходит перегородку снаружи, через окна по обе стороны от неё. Поэтому в наружной стене у перегородки 1-го типа нужен простенок шириной не меньше 1 метра, у перегородки 2-го типа — 0,8 метра (СП 2.13130.2020, п. 5.3.6). Простенок может быть светопрозрачным, если его заполнение держит предел, положенный наружной стене на этой ширине.

Стык с перекрытием и стенами. Шов между перегородкой и плитой, между перегородкой и колонной — тоже часть преграды, и его предел не меньше её собственного (123-ФЗ, ст. 88, ч. 6; СП 2.13130.2020, п. 5.3.2). Если узел собран не так, как в испытанной системе, его предел никто не подтверждал.

Двери и окна. Тип двери, люка или окна задан типом перегородки по таблице 23, дверь закрывается сама, а окно не открывается. Дверь, подпёртая клином, делает из перегородки EI 45 стену с дырой размером в дверной проём.

Две перегородки, которые нарочно не доходят до потолка

Правило «от пола до плиты» настолько общее, что интересно найти места, где свод правил требует обратного.

Первое — кладовые жильцов в подвале многоквартирного дома. Их можно собирать в блоки площадью до 200 м², которые отделены противопожарными перегородками 1-го типа. Внутри блока кладовые разных владельцев делят сетчатыми или сплошными перегородками, и сплошные не должны доходить до перекрытия на зазор, нужный для работы систем противопожарной защиты блока (СП 4.13130.2013, п. 5.2.11). Огонь здесь держит внешняя граница блока, а внутренние перегородки не должны прятать кладовую от извещателя и оросителя.

Второе — склад аэрозолей. В складе общего назначения с водяным пожаротушением аэрозольную продукцию 2-го и 3-го уровня пожарной опасности держат на участке, выделенном противопожарной перегородкой 1-го типа, полосой без пожарной нагрузки шириной 8 метров или сеткой. Сетку делают из стальной проволоки толщиной от 4 мм с ячейкой не больше 50 мм, и её конфигурация, по тексту свода правил, должна исключать «ракетообразный» разлёт баллонов за пределы участка (СП 4.13130.2013, п. 6.3.16). Это единственная преграда в нормах, рассчитанная не на огонь и дым, а на летящие баллончики.

Перепланировка и аренда

Перегородку на объекте чаще всего портят не при строительстве, а потом: арендатор делит этаж на кабинеты, переносит кладовую, прокладывает кабели к новым рабочим местам. Новая перегородка меняет и пожарную автоматику — извещатели, оповещение, пути эвакуации; это разобрано в ситуации о перепланировке. Здесь важно другое: если за новой стеной оказалась кладовая, архив или серверная, эта стена может оказаться противопожарной перегородкой со всеми требованиями выше.

Собрать саму перегородку может обычная строительная бригада: монтажа стен и перегородок в перечне лицензируемых работ нет. А вот дверь, люк или клапан в ней ставит только организация с лицензией МЧСЛицензия МЧСРазрешение на монтаж, техническое обслуживание и ремонт средств обеспечения пожарной безопасности зданий. Перечень в положении о лицензировании — десять видов работ: пожаротушение, пожарная и охранно-пожарная сигнализация, противопожарное водоснабжение, противодымная вентиляция, оповещение и эвакуация, передача извещений о пожаре, занавесы и завесы, заполнение проёмов в преградах, огнезащита и первичные средства пожаротушения.Постановление правительства РФ № 1128 — это пункт 8 перечня работ к положению о лицензировании (постановление Правительства № 1128). Решение, где нужна перегородка какого типа и из какой системы её собирать, — работа проектировщика.

Что проверить у себя

1. Проект. В проекте или паспорте объекта отмечено, какие перегородки противопожарные и какого типа; на плане их можно найти.
2. Верх. Поднимите плитку подвесного потолка у такой перегородки: она идёт до плиты перекрытия, без щелей и открытых проёмов над потолком. То же — под фальшполом, если он есть.
3. Проходки. Все кабели, трубы и лотки, проходящие сквозь неё, заделаны, и заделка выполнена материалом, который указан в проекте или в протоколе испытаний проходки.
4. Двери. Дверь в перегородке противопожарная, нужного типа, с доводчиком, закрывается сама и ничем не подпёрта.
5. Документы. На объекте лежат документы, подтверждающие предел огнестойкости перегородки и заполнений проёмов: протокол испытаний системы или сертификат на двери.
