Пожар прошёл восемь этажей и встал на десяти спринклерах: как системы противопожарной защиты работают вместе

Пожар, который остановил потолок тридцатого этажа

Вечером 23 февраля 1991 года в здании One Meridian Plaza в Филадельфии было три человека: инженер и два охранника. Около 20:23 на 22-м этаже сработал дымовой извещатель. Он стоял не над очагом, а у шахты возвратного воздуха: этаж был открытой планировки, и по тогдашним местным правилам извещатели на нём ставили только у выходов. К этому моменту в пустом офисе уже горела куча ветоши, пропитанной льняным маслом, — её оставил подрядчик.

Дальше отказала не одна система, а цепочка: каждое звено было, но друг друга они не подстраховали. Компания, которая вела охрану здания с пульта, получила сигнал и позвонила не пожарным, а на пост охраны — там ответили, что тревогу проверяют. Инженер поехал на лифте на 22-й этаж, двери открылись в дым, и его вытаскивали вниз ручным вызовом кабины. Первым в пожарную часть позвонил прохожий из таксофона, не зная точного адреса; пока он ещё говорил, около 20:27, позвонила и мониторинговая компания.

Пожарные приехали к развитому пожару, и дальше всё пошло так же. Основной и резервный кабели электроснабжения шли в одной незащищённой шахте — огонь замкнул оба, и здание осталось без света и без лифтов; аварийный генератор тоже не запустился. В пожарных стояках стояли редукционные клапаны, выставленные слишком низко: давления на стволах не хватало, а мастер, умевший их перенастроить, приехал через несколько часов. Дым шёл по шахтам, где не было огнезадерживающих клапанов, и заполнял лестницы. Трое пожарных погибли на 28-м этаже, когда у них кончился воздух в аппаратах. Примерно через одиннадцать часов командование вывело людей из здания: появилась угроза обрушения.

Пожар горел около девятнадцати часов и полностью выжег восемь этажей. Остановился он на тридцатом — первом этаже выше очага, где по просьбе арендатора уже успели поставить спринклеры. Огонь пробивался туда через перекрытие и снаружи, через окна, и в каждой точке его встречал ороситель: сработали десять штук. Вода к ним шла от пожарных автонасосов, подключённых к зданию снаружи, — то есть даже здесь работали две системы вместе. Американская пожарная администрация в отчёте о пожаре написала прямо: распространение огня по вертикали остановили только спринклеры.

В этой истории в здании было почти всё, что положено: извещатели, передача сигнала на пульт, стояки для пожарных, резервное питание, спринклеры на части этажей. Не было одного — чтобы сигнал от одной системы доходил до другой и вызывал нужное действие. Про это и написаны российские нормы о противопожарной защите.

Что закон называет системой противопожарной защиты

В Техническом регламенте (123-ФЗ) система противопожарной защиты — это «комплекс организационных мероприятий и технических средств», которые защищают людей и имущество от опасных факторов пожара или ограничивают последствия (ст. 2, п. 41). Цель у неё одна, а способов достичь её закон называет три: замедлить рост опасных факторов пожара, вывести людей и имущество в безопасную зону и потушить пожар (ст. 51). Состав систем конкретного объекта закон не перечисляет, а отсылает к нормативным документам: что именно ставить, решают своды правил и проект.

Статья 52 перечисляет одиннадцать способов защиты — от планировки здания и путей эвакуации до огнетушителей и пожарной охраны. На объекте из них получается шесть инженерных систем, которые проектируют, монтируют и обслуживают:

• пожарная сигнализация (АПСАПС — автоматическая пожарная сигнализацияИзвещатели, линии связи, приёмно-контрольный прибор и источник бесперебойного питания, которые вместе обнаруживают пожар по дыму, теплу или пламени и объявляют тревогу без участия человека. Она же формирует сигналы, по которым запускается остальная автоматика: оповещение, дымоудаление, пожаротушение.СП 484.1311500.2020) — замечает пожар и сообщает о нём;
• оповещение и управление эвакуацией (СОУЭСОУЭ — система оповещения и управления эвакуацией людей при пожареСистема, которая при пожаре сообщает людям о нём и ведёт их к выходу: звук, речь, световые сигналы, а на сложных объектах — развод потоков по зонам. С 1 июня 2026 года прежние пять типов заменены четырьмя способами оповещения — звуковым, речевым, световым и тактильным.СП 3.13130.2026) — говорит людям, что пожар и куда идти;
• автоматическое пожаротушение (АУПТАУПТ — автоматическая установка пожаротушенияУстановка, которая сама обнаруживает пожар и подаёт огнетушащее вещество — воду, пену, газ, порошок, газопорошковую смесь или аэрозоль. Нужна ли она объекту, сказано в СП 486, как её проектировать — в СП 485.СП 485.1311500.2020) — тушит или сдерживает огонь до приезда пожарных;
• внутренний противопожарный водопровод (ВПВВПВ — внутренний противопожарный водопроводСеть труб внутри здания с пожарными кранами, от которой тушат до приезда пожарных. Граница с наружным водоснабжением проходит по стене здания: снаружи вводной трубопровод, внутри ввод ВПВ и сеть с кранами, и у неё свой расчёт расхода и свои испытания на водоотдачу.СП 10.13130.2020) — даёт воду к пожарным кранам для персонала и пожарных;
• противодымная защита (ПДВПДВ — противодымная вентиляцияСистема, которая при пожаре вытягивает дым с путей эвакуации и подаёт воздух в лестничные клетки типа Н2, шахты лифтов и тамбур-шлюзы, чтобы дым туда не зашёл. Требования к ней стоят в СП 7, своде по отоплению и вентиляции, а автоматику запуска задаёт СП 484.СП 7.13130.2013) — убирает дым с путей эвакуации и не пускает его на лестницы;
• огнезащитаОгнезащитаОбработка конструкции составом, который поднимает её предел огнестойкости: краска, штукатурка, пропитка. Нужна тогда, когда собственный предел конструкции ниже требуемого для этой степени огнестойкости; в зданиях I и II степеней на стали тоньше 5,8 мм приведённой толщины тонкослойное вспучивающееся покрытие не годится — нужна конструктивная или комбинированная защита.СП 2.13130.2020 — даёт конструкциям простоять столько, сколько нужно для эвакуации и тушения.

Уже статья 54 связывает первые две системы в одном предложении: сигнализация должна обнаружить пожар «за время, необходимое для включения систем оповещения». То есть закон оценивает сигнализацию не саму по себе, а по тому, успеет ли она запустить следующую.

Шесть систем: кто что делает

Коротко о каждой — и о её месте в общей цепочке. Подробности разобраны в отдельных материалах.

Пожарная сигнализация — органы чувств здания. Извещатели замечают дым, тепло или пламя, приборППКП — прибор приёмно-контрольный пожарныйПрибор, куда сходятся линии связи с извещателями: опрашивает их, следит за обрывом и замыканием линий, отличает пожар от неисправности и выдаёт сигналы «Пожар» и «Неисправность». Оповещение он не включает — это дело прибора управления; на объекте это тот самый шкаф с лампами и дисплеем.ГОСТ Р 53325-2012 принимает сигнал и решает, что это пожар. Какие бывают извещатели и почему на кухне ставят не дымовой, разобрано в статье о видах пожарных извещателей, а нужна ли сигнализация вашему объекту — в отдельном разборе. Монтаж и обслуживание — пожарная сигнализация.

Оповещение — голос здания: сирена, речевое сообщение, вспышки световых оповещателей; подсвеченные знаки «Выход» показывают путь. С 1 июня 2026 года нормы назначают не «тип СОУЭ», а способ оповещения; как его определить для своего здания, рассказано в статье о способе оповещения, а посчитать его по таблице свода правил можно в мастере «Какой способ оповещения нужен». Проект и монтаж — оповещение и управление эвакуацией.

Пожаротушение — руки здания. Водяное, газовое, порошковое, аэрозольное и пенное тушение выбирают по тому, что горит и что нельзя заливать водой; сравнение — в статье «Какое пожаротушение выбрать», а где оно обязательно — в отдельном материале. Проект и монтаж — пожаротушение.

Внутренний водопровод — шкафы с пожарными кранамиПожарный кранКомплект у стены: запорный клапан на отводе стояка, пожарный рукав и ручной ствол, обычно в шкафу. Размещают его на путях эвакуации — у выходов, в вестибюлях, коридорах; высоту одиночного крана СП 10 с 1 сентября 2026 года не нормирует, у спаренных она осталась 1,2 м от пола.СП 10.13130.2020, рукавами и стволами на этажах, а внизу насосы, которые дают напор. Пользуется им сначала персонал, потом пожарные. Как его проверяют и что собственник может осмотреть сам за десять минут обхода, разобрано в статье о проверке пожарных кранов. Проект и испытания — противопожарный водопровод.

Противодымная защита — дыхание здания. Вытяжка забирает дым из коридора, подпор воздуха не пускает его на лестницу и в лифтовые шахты. Где она нужна — в материале «Где нужно дымоудаление». Проект и монтаж — дымоудаление.

Огнезащита — единственная из шести, у которой нет ни одного провода. Краска или обмазка на металле и пропитка в дереве не ждут сигнала: при нагреве они просто работают. Зачем конструкции предел огнестойкости и как проверяют уже нанесённый состав — в статьях о степени огнестойкости и о проверке огнезащиты. Обработка — огнезащита.

Кто кому подаёт сигнал

Связи между системами требует уже сам закон: сигнализация и пожаротушение по алгоритму, заложенному в проекте, подают сигналы оповещению, тушению, противодымной защите и инженерному оборудованию (123-ФЗ, ст. 83, ч. 4). Подробно их расписывает свод правил по сигнализации — СП 484.1311500.2020. Его раздел 7 называется «Автоматизация систем противопожарной защиты», и главная мысль в нём такая: решения принимает сигнализация, остальные системы их выполняют. По п. 7.1.3 пожарная сигнализация выдаёт сигналы управления в оповещение, пожаротушение, противодымную защиту, систему передачи извещений в пожарную охрану, контроль доступа, инженерные системы здания и автоматику технологического оборудования — во все, что есть на объекте.

Как это выглядит по системам:

• Оповещение включается автоматически по сигналу из любой зоны контроляЗона контроля пожарной сигнализацииЧасть объекта, которую система сигнализации держит как одно целое и о которой отдельно сообщает. СП 484 ограничивает её 2000 м², а изолированных помещений позволяет объединить не больше пяти и не более 500 м² общей площади; с 1 сентября 2025 года норма зовёт её ЗКСПС — зоной контроля системы пожарной сигнализации.СП 484.1311500.2020 сигнализации или зоны пожаротушения, где обнаружен пожар, и дальше идёт по сценарию, заложенному в проекте (п. 7.2.1, 7.2.2).
• Дымоудаление запускается по сигналу из зон, которые оно защищает (п. 7.7.1). Порядок тоже задан: вытяжка включается на 20–30 секунд раньше притока, а общеобменная вентиляция и кондиционирование отключаются (СП 7.13130.2013, п. 7.20). Если проект не определил, какую вентиляцию можно отключать частично, её выключают по всему зданию сразу (СП 484, п. 7.7.4). Тем же сигналом закрываются огнезадерживающие клапаны в шахтах вентиляции (п. 7.7.4) — в One Meridian Plaza их не было, и дым по шахтам дошёл до лестниц.
• Спринклерное пожаротушение без принудительного пуска команды от сигнализации не ждёт (п. 7.3.1): оросительСпринклерный оросительОроситель с тепловым замком: замок вскрывается от нагрева, и вода идёт только там, где горит. Температуру срабатывания подбирают под помещение — 57 °C там, где среда не жарче 38 °C, 68 °C до 50 °C, 93 °C до 70 °C, — а расстояние между оросителями СП 485 держит в пределах 3–3,5 м.СП 485.1311500.2020 вскрывается от тепла сам. Зато в обратную сторону сигнал идёт: по срабатыванию сигнализатора потока жидкости прибор включает оповещение и дымоудаление (п. 7.1.4, 7.7.1).
• Газовое и порошковое тушение в автоматическом режиме пускается после того, как сигнализация подтвердила пожар по своему алгоритму (п. 7.6.1, 7.6.2), и с задержкой на время, нужное людям, чтобы выйти (123-ФЗ, ст. 83, ч. 1). Если в защищаемом помещении открыта дверь, окно или другой проём, установка сама переходит в режим «Автоматика отключена» (п. 7.6.3): выпускать газ туда, где может быть человек, нельзя. Над дверями висят табло «Газ — уходи!» и «Газ — не входить!» (п. 7.6.5).
• Насосы водопровода запускаются от самого крана: по падению давления при открытии клапана, по датчику положения крана, по кнопке в шкафу или по сигналу сигнализации (п. 7.5.1).
• Двери на контроле доступа по сигналу о пожаре должны открываться — об этом подробнее в статье о путях эвакуации.

Главное требование раздела: весь этот алгоритм — кто кого включает и в каком порядке — определяется при проектировании, в объёме, достаточном для пусконаладки и испытаний (п. 7.1.13). Поэтому противопожарную защиту здания нельзя собрать из шести отдельно купленных систем: если каждую проектировал свой подрядчик и никто не описал связи между ними, на объекте получится именно то, что было в Филадельфии. Посмотреть, как сигнал идёт от извещателя через прибор к оповещению и дымоудалению, можно на виртуальном стенде: там тот же путь разобран по шагам.

Где связка рвётся на практике

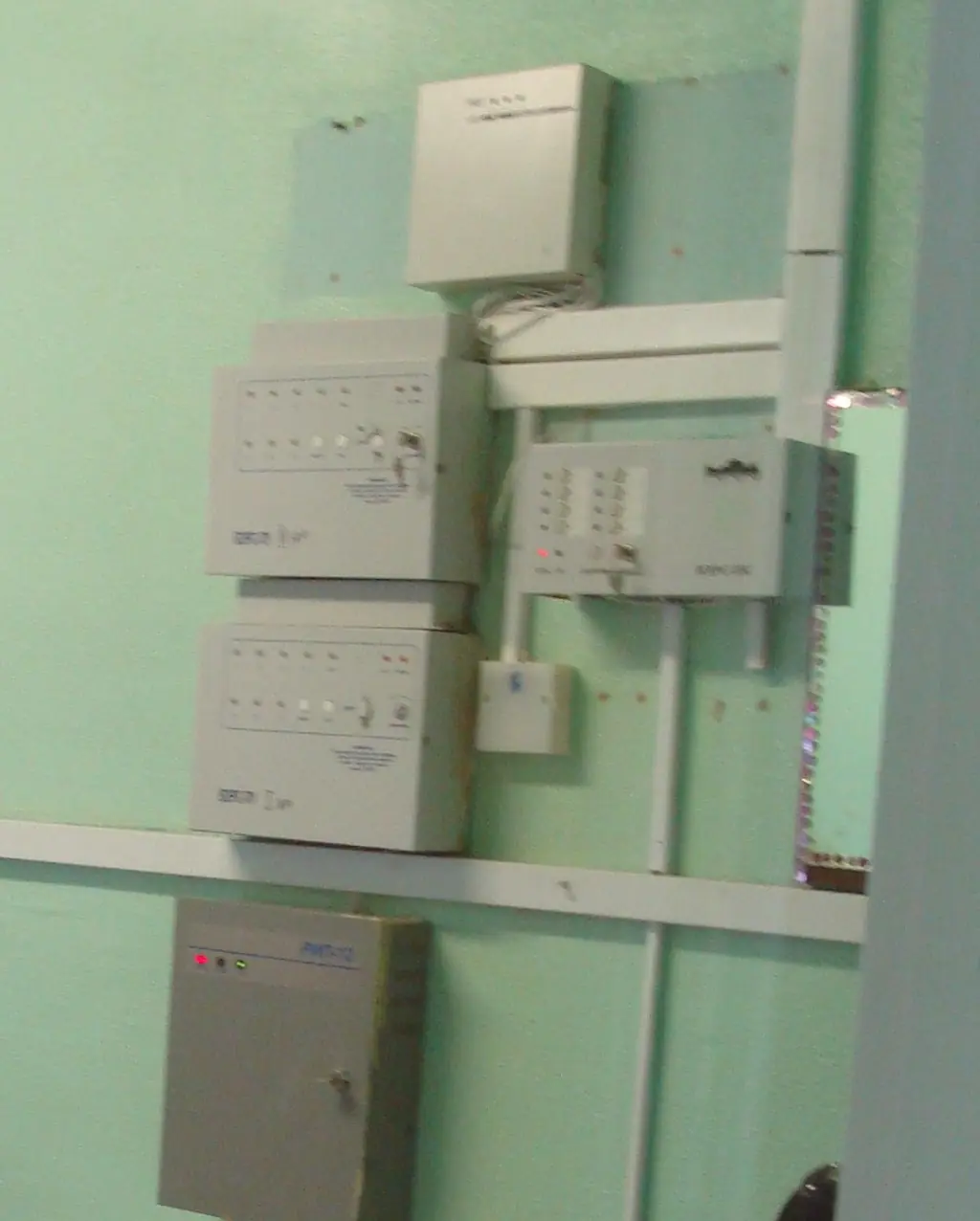

Снаружи противопожарная защита выглядит как приборы на стене, и по стене не скажешь, работает ли она. На снимке выше — дежурная комната с прибором сигнализации и приборами управления оповещением и пожаротушением; по словам автора кадра, не работало ничего. Чаще всего связка рвётся в одном из четырёх мест.

Систему перевели в ручной режим и забыли. Перед ремонтом или после ложной тревоги автоматику выключают — и она так и стоит. Правила противопожарного режима это прямо запрещают: переводить защиту с автоматического пуска на ручной и отключать зоны можно только на время обслуживания, ремонта или отделочных работ в отдельных помещениях (п. 55). Сигнализация в таком режиме пожар увидит, но ничего не включит. Почему систему отключают из-за ложных тревог и как это лечится, разобрано в статье о ложных срабатываниях.

Системы ставили разные подрядчики. Вентиляцию делал один, сигнализацию другой, и никто не довёл провод от прибора до щита вентиляции. По отдельности обе системы сдали, а вместе они не работают: при пожаре общеобменная вентиляция продолжает гнать дым по зданию.

Здание перестроили, а алгоритм остался старым. Появилась перегородка, новый арендатор, новая дымовая зона — а прибор по-прежнему открывает клапаны там, где их уже нет. Почему перепланировка требует пересмотра проекта, а не только переноса извещателей, — в статье о проекте пожарной сигнализации.

Связку никто не проверяет. Обслуживание часто сводится к «лампочки горят». Но по ППР руководитель отвечает за исправное состояние средств защиты (п. 54), а исправность системы противопожарной защиты — это не только исправный прибор, но и то, что по его команде действительно включились вентиляторы, открылись двери и заговорили динамики. Что входит в нормальное обслуживание — в статье об обслуживании пожарной сигнализации.

Что проверить у себя

Пять вопросов, на которые можно ответить без инженера:

1. Какие системы есть на объекте. Перечислите их по шести пунктам выше и найдите для каждой проект и исполнительную документацию. Чего нет в бумагах — того для инспектора тоже нет.
2. Кто подаёт сигнал в пожарную охрану. Если здание относится к классам Ф1.1, Ф1.2, Ф4.1 или Ф4.2 — сигнал должен уходить автоматически. Если нет — у дежурного должна быть инструкция, что при сигнале «Пожар» сначала звонят 101, а потом идут смотреть.

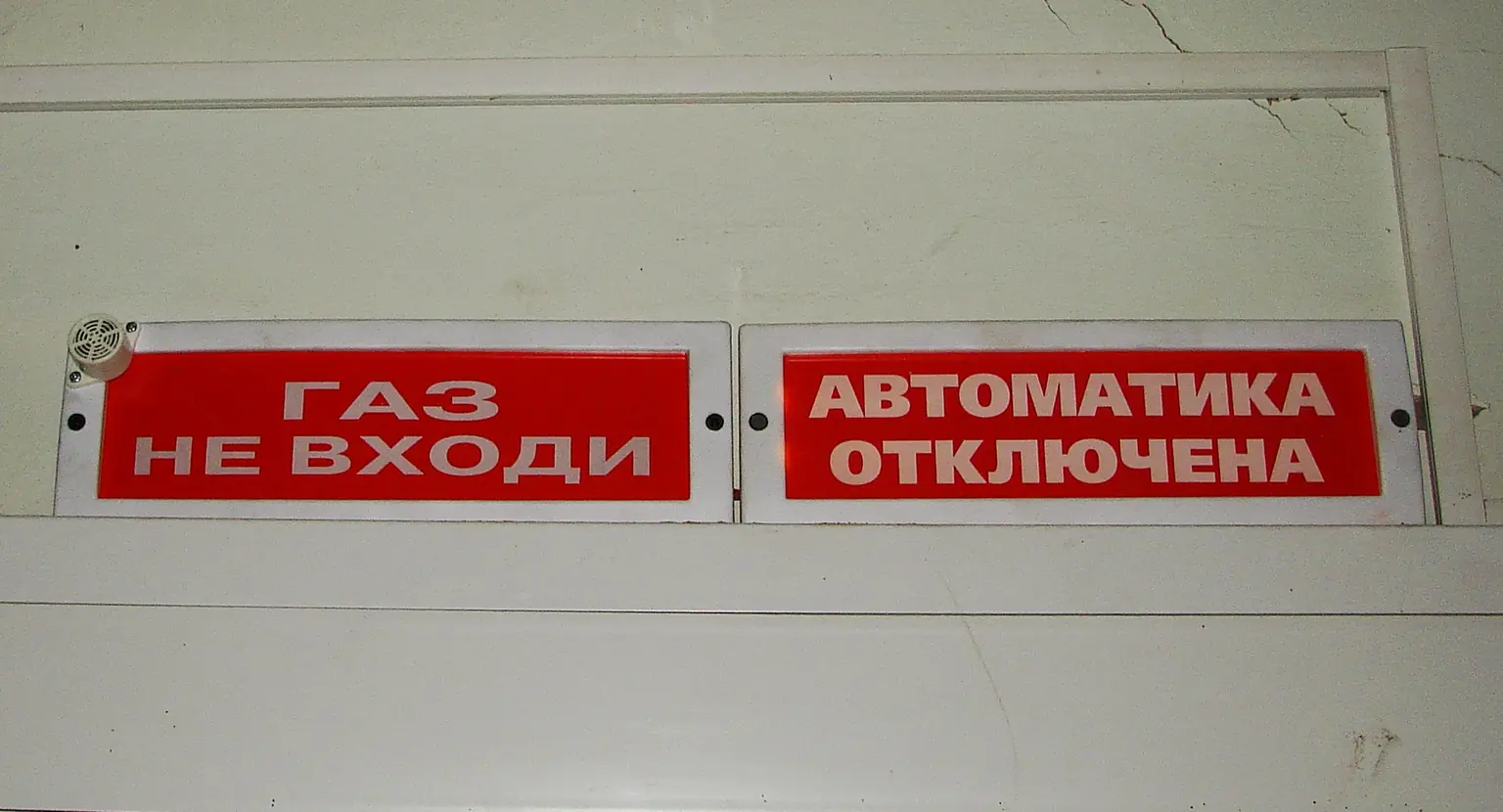

3. Стоит ли автоматика в автоматическом режиме. На приборе это видно; на газовом тушении горит табло «Автоматика отключена» — значит, установка не запустится. Если дверь закрыта, а табло горит, выясните, кто и когда должен вернуть автоматический режим: по проекту это бывает и ручной операцией (п. 7.6.4).
4. Описан ли алгоритм совместной работы. В проекте сигнализации должно быть написано, что включается по сигналу из каждой зоны. Если такого раздела нет, связи между системами на объекте никто не проектировал.
5. Когда связку проверяли целиком. Не каждую систему по отдельности, а весь путь: сработал извещатель — заговорило оповещение, включилась вытяжка, открылись двери, сигнал ушёл дежурному или в пожарную охрану.

Если на один из вопросов ответ «не знаю», с него и стоит начинать. Мы проектируем системы противопожарной защиты одним комплектом, где связи между системами описаны с первого листа, — это проектирование; проверяем и поддерживаем связку на работающем объекте — это обслуживание.
