Полчаса разницы
Сравнивать извещатели начали не в лаборатории, а в жилых домах. В 1975 году американское Национальное бюро стандартов оплатило натурные испытания в домах под снос в Индиане: там жгли мебель и смотрели, какой прибор и где успевает предупредить людей. Об этих испытаниях и о том, как извещатель после них попал в каждый американский дом, есть отдельная статья. Здесь важен другой их вывод, который потом проверяли ещё раз.
В начале 2000-х NIST, наследник того бюро, повторил опыт в двух домах: сборном одноэтажном и обычном двухэтажном. В комнатах поджигали кресла и матрасы, давали им тлеть или сразу гореть пламенем, жгли масло на кухне. Под потолком висели извещатели разных типов, и для каждого засекали время до сигнала. Отчёт вышел в 2004 году. Цифры такие:
- тлеющий пожар — фотоэлектрический дымовой извещатель сработал в среднем через 37 минут, ионизационный — через 67, то есть примерно на полчаса позже;
- пламенное горение — ионизационный сработал через 47 секунд, фотоэлектрический через 94: здесь быстрее уже он, причём вдвое.
Ни один из двух не оказался лучше вообще. Каждый лучше в своём пожаре, потому что они замечают разное. Фотоэлектрический видит крупные светлые частицы, которых много в дыме тления. Ионизационный реагирует на мелкие частицы, которых много в дыме открытого пламени. Огня не видит ни тот, ни другой.
Вторая находка отчёта неприятнее. Время, через которое воздух в доме становился непригодным для дыхания, при пламенном пожаре в среднем сократилось с 17 минут в испытаниях 1975 года до 3 минут. Отчёт объясняет это прежде всего мебелью: синтетика и поролон горят быстрее, чем то, что стояло в домах семидесятых. Часть разницы даёт и то, что опасную обстановку теперь считают строже. У извещателя теперь меньше права на опоздание, и выбор типа значит больше, чем полвека назад.
~30 мин — на столько раньше фотоэлектрический замечал тлеющий пожар в опытах NIST
47 с против 94 — время до сигнала при открытом пламени: ионизационный и фотоэлектрический
3 мин против 17 — время до опасной задымлённости при пламенном пожаре: 2000-е и 1975 год
80 % ложных срабатываний дома приходится на готовку — по опросу CPSC
Шесть видов по тому, что они замечают
Российский стандарт на извещатели — ГОСТ 34698-2020, он действует с 1 июля 2023 года — делит их прежде всего на автоматические и ручные, а автоматические — по тому, на какой признак пожара они реагируют. От этого зависит всё остальное.
| Вид | Что замечает | Где на своём месте | Где ему плохо |
|---|---|---|---|
| Дымовой | Частицы дыма | Офисы, жилые комнаты, коридоры, магазины: пожар начинается с тления | Кухни, пыльные цеха, места с паром |
| Тепловой | Температуру или скорость её роста | Кухни, котельные, сушилки, автомойки | Там, где пожар может долго тлеть: до срабатывания всё уже в дыму |
| Пламени | Излучение пламени, ультрафиолетовое или инфракрасное | Склады горючих жидкостей, газа, высокие ангары, открытые площадки | Там, где пожар начинается с тления, и там, где дым закроет прибору обзор |
| Газовый | Продукты горения, чаще всего угарный газ (CO) | Помещения, где тлеющий пожар даёт много CO | Пламенное горение жидкостей и полимеров |
| Комбинированный и мультикритериальный | Два признака и больше: дым и тепло, дым и CO | Там, где неясно, с чего начнётся пожар, или один признак мешает другому | — |
| Ручной (ИПР — извещатель пожарный ручнойКрасный корпус с белыми символами и кнопкой или рычагом: человек нажимает его сам, когда увидел пожар, и система объявляет тревогу, не дожидаясь дыма на потолке. Ставят его на путях эвакуации и у выходов, на высоте 1,5 м до кнопки.ГОСТ Р 53325-2012) | Нажатие человека | На путях эвакуации, у выходов | — |
Таблица собрана по пунктам 6.2.2–6.2.11 СП 484.1311500.2020: свод правил прямо требует выбирать тип извещателя по преобладающей горючей нагрузке и по тому, какой признак пожара появится первым (п. 6.2.1). Если первый признак заранее не ясен или один фактор может ослепить прибор другого (дым мешает извещателю пламени видеть огонь), свод советует ставить комбинацию типов или комбинированный извещатель (п. 6.2.10).
Внутри видов: как они устроены
Тепловые бывают трёх характеров. Максимальный срабатывает, когда температура дошла до порога. Дифференциальный — когда она растёт слишком быстро, даже если порог ещё далеко. Максимально-дифференциальный умеет и то и другое. Дифференциальный не ставят туда, где температура скачет сама: у двери холодного склада, у печи, у ворот на мороз (п. 6.2.4).
Дымовые различаются принципом и формой. По принципу стандарт называет три: оптико-электронный (свет в камере рассеивается на частицах дыма), ионизационный (частицы гасят ток в камере с радиоактивным источником) и электроиндукционный. Ионизационный в стандарте остался, но на российских объектах встречается редко, а в Европе его выводят из жилья — об этом в статье о двадцати годах. По форме зоны контроля дымовые бывают:
- точечные — привычная «таблетка» на потолке;
- линейные — передатчик и приёмник на противоположных стенах, луч через весь зал: атриумы, спортзалы, склады с высокими стеллажами;
- аспирационные — блок, который по трубкам с отверстиями непрерывно втягивает воздух из помещения и проверяет его на дым: серверные, музеи, чистые помещения, пространство за подвесным потолком.

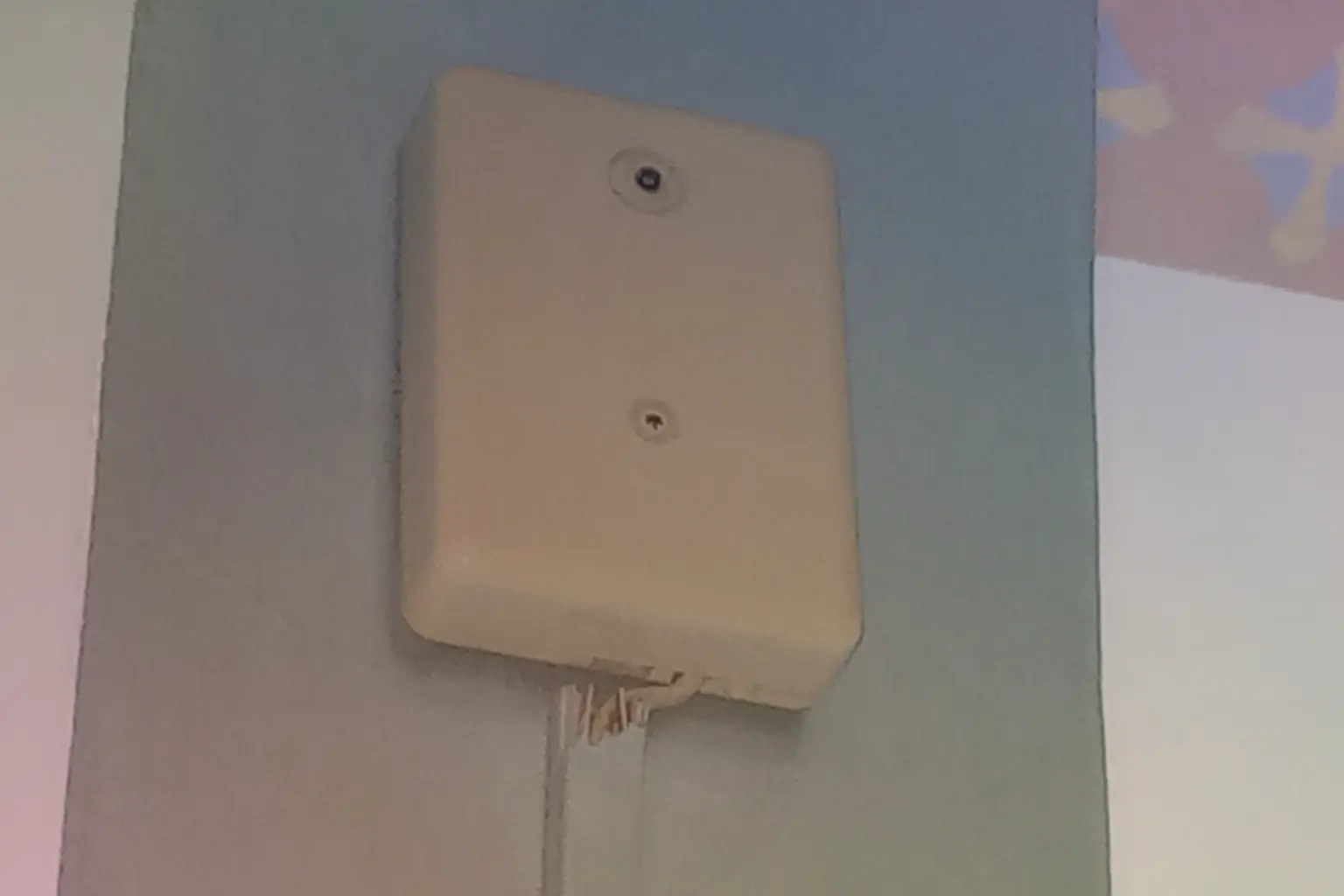

Извещатели пламени ловят излучение огня: ультрафиолетовое, инфракрасное или в нескольких диапазонах сразу. Их вешают на стену так, чтобы они «видели» зону, а не под потолок, где собирается дым. Свод правил называет их главную область — горение горючих жидкостей, газов и металлов (п. 6.2.7): там пожар начинается сразу с пламени, а дыма поначалу мало.
Отдельно в своде правил стоит извещатель с видеоканалом — прибор, который ищет дым и пламя в изображении с камеры (п. 6.2.9). Что ему сегодня разрешено и где он работает, разобрано в статье о нейросетях в сигнализации.
Как прочитать маркировку
На корпусе и в паспорте Пожарный извещательУстройство, которое обнаруживает признак пожара и передаёт сигнал прибору. Различаются по тому, что замечают — дым, рост температуры, пламя, газ или несколько признаков сразу, — и по тому, что передают прибору: готовый сигнал о пожаре или измеренное значение.ГОСТ Р 53325-2012 стоит обозначение вида «ИП 212-…». Это не артикул производителя, а код по стандарту (ГОСТ 34698-2020, п. 4.1.2), и первые три цифры читаются сразу.
Первая цифра — что извещатель замечает: 1 — тепло, 2 — дым, 3 — пламя, 4 — газ, 5 — ручной, 6 — мультикритериальный, 9 — другие признаки.
Следующие две — как он это делает. Кодов 35, самые частые:
| Код | Что внутри | Пример |
|---|---|---|
| 01 | терморезистор: сопротивление меняется с температурой | ИП 101 — тепловой электронный |
| 03 | элемент, который расширяется от нагрева | ИП 103 — тепловой |
| 05 | магнит и геркон: магнит теряет силу при нагреве | ИП 105 — тепловой |
| 12 | оптико-электронный | ИП 212 — дымовой оптический |
| 15 | ионизационный | ИП 215 — дымовой ионизационный, по новому стандарту |
| 29 / 30 | ультрафиолетовый / инфракрасный датчик | ИП 329, ИП 330 — пламени |
| 13 | электроконтакт | ИПР 513 — ручной |
После дефиса идут номер разработки у производителя и класс. У теплового класс — это температура срабатывания (таблица 5.1 стандарта):
| Класс | Нормальная температура в помещении, °C | Срабатывает при, °C |
|---|---|---|
| A1 | до 25 (максимум 50) | 54–65 |
| A2 | до 25 (максимум 50) | 54–70 |
| A3 | до 35 (максимум 60) | 64–76 |
| B | до 40 (максимум 65) | 69–85 |
| C | до 55 (максимум 80) | 84–100 |
Дальше идут классы D–G с порогом до 160 °C — для котельных, сушилок и технологических помещений, — и H для всего, что выше или ниже. Буква R в маркировке означает, что извещатель реагирует и на скорость роста температуры. Класс подбирают под помещение: прибор класса A1 в сауне будет срабатывать от обычного пара, прибор класса C в офисе сработает, когда спасать уже нечего. В помещениях выше 6 метров свод правил разрешает точечные тепловые только классов A1, A1R или PR (п. 6.2.3): под высоким потолком тепло доходит до прибора ослабленным.
Кроме этого, извещатели различаются тем, как они говорят с прибором: безадресные сообщают только «в шлейфе пожар», Адресный извещательИзвещатель, который сообщает прибору свой номер, поэтому на дисплее видно конкретное помещение, а не «сработала линия». Где нужна именно адресная система, сказано в приложении А СП 484: с 1 сентября 2025 года это, например, гостиница от 2000 м², жилой дом выше 28 м, вокзал и поликлиника любой площади.СП 484.1311500.2020 — свой номер, а Адресно-аналоговый извещательАдресный извещатель, который передаёт прибору не готовый ответ «пожар или нет», а измеренное значение — задымлённость, температуру. Решение принимает прибор, а по какому правилу он его принимает, задаёт проект: СП 484 знает три алгоритма — A, B и C.СП 484.1311500.2020 передают само измеренное значение. Чем это оборачивается на объекте, — в отдельной статье. И питанием: от шлейфа, по отдельному проводу или от своей батареи. Последние — автономные извещатели, которые сами звенят и ни с чем не связаны.
Почему на кухне не дымовой
Кухня — место, где дымовой извещатель проигрывает сразу двумя способами.
Первый — он врёт. Пар от кастрюли, жир со сковороды и тост из тостера для дымового извещателя выглядят как пожар. Американская комиссия по безопасности потребительских товаров (CPSC) опросила тысячу с лишним владельцев извещателей: ложные тревоги были примерно у половины, и в 80 % случаев — от готовки. NIST в тех же опытах 2000-х заметил, что ионизационные приборы иногда срабатывают на аэрозоль от готовки раньше, чем появляется видимый дым.
Второй — его выключают. Тот же опрос показал: больше трети отключённых извещателей отключили именно из-за ложных тревог. Прибор, который пищит на каждую яичницу, рано или поздно остаётся без батарейки, и в ночь настоящего пожара молчит.
Поэтому норма в России решает вопрос в пользу тепла. СП 484 в приложении для жилых зданий говорит прямо: помещения квартиры оснащаются дымовыми извещателями, а кухни и прихожие — тепловыми (п. Б.4). Если прихожей нет, извещатель ставят не дальше метра от входной двери (п. Б.7). С 1 сентября 2025 года Изменение № 1 к своду правил добавило то же исключение для большинства общественных зданий с массовым пребыванием людей. Там автоматические извещатели должны быть дымовыми или с каналом обнаружения дыма, но помещения для приготовления пищи и чердаки можно оснастить извещателями других типов по заданию на проектирование (п. 6.2.6).
Почему тепловой здесь не хуже, а лучше. В статистике, которую NIST разбирал перед опытами, продукты, загоревшиеся при готовке, — самый частый первый материал домашнего пожара в США, в пять с лишним раз чаще любого другого. Такой пожар начинается сразу с пламени и жара: масло на сковороде, забытая кастрюля. Тепловой на такой пожар реагирует и при этом не путает его с паром. Ложные срабатывания на кухне — частный случай общей беды, и о ней есть отдельный разбор.
Что проверить у себя
Пять вопросов, на которые можно ответить, просто пройдя по объекту:
- На кухне, в котельной, в сушилке — какой извещатель? Если дымовой и он «иногда пищит без пожара», это не неисправность, а не тот тип.
- В кабинетах, комнатах, коридорах — дымовые? Тепловой там — это экономия, которая обнаружит пожар последней.
- Совпадает ли класс теплового с помещением? Цифра и буква после дефиса на корпусе; у сауны и офиса классы разные.

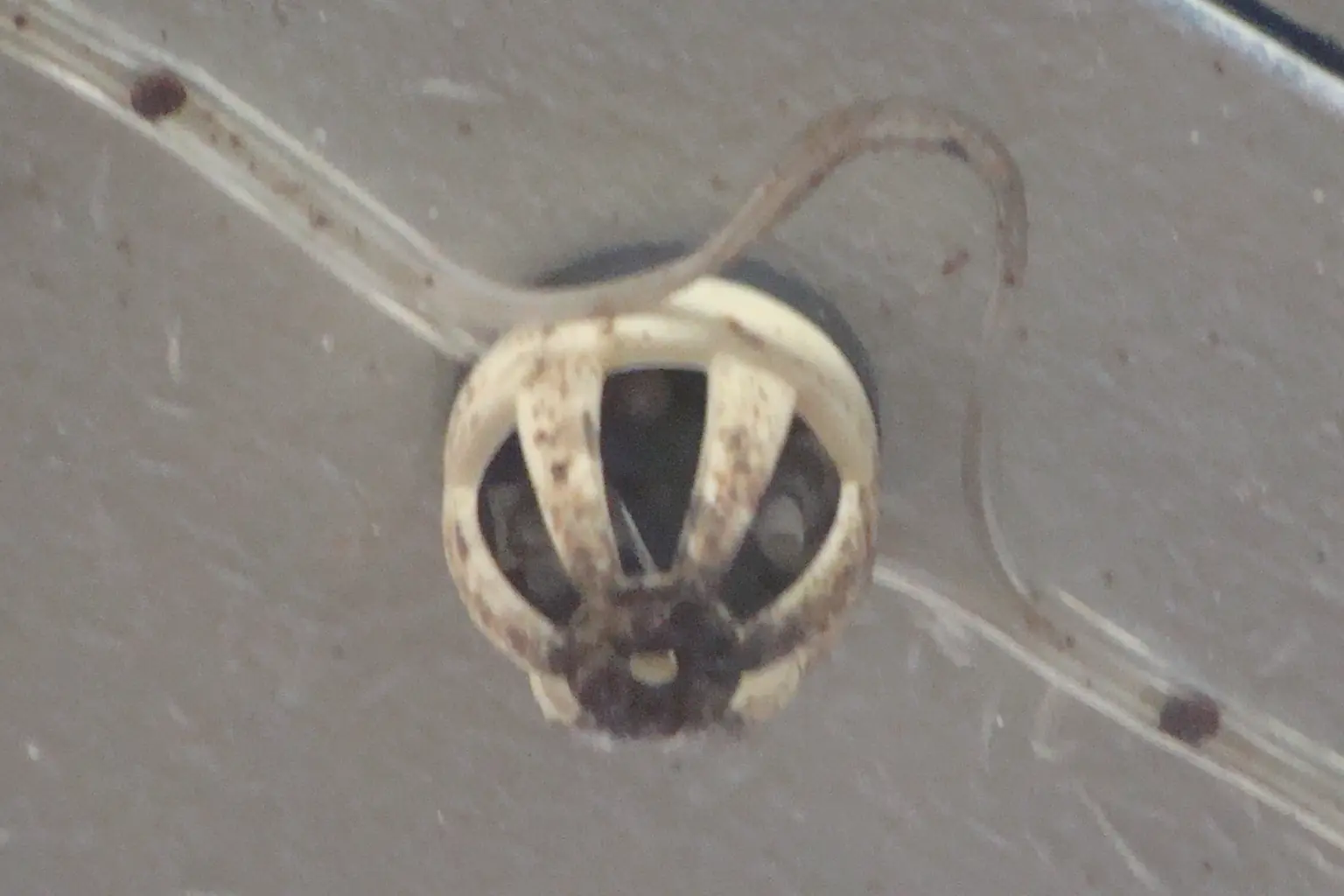

- Не закрашен ли корпус и не закрыт ли колпаком? Краска на решётке теплового и забытая защитная крышка на дымовом не пускают к датчику ни тепло, ни дым.
- Высокий зал, склад горючих жидкостей, серверная — точечные под потолком? Возможно, здесь нужен линейный, извещатель пламени или аспирационный, и это решает проект.
Сколько извещателей ставить и на каком расстоянии, разобрано отдельно: у каждого вида своя зона контроля. У точечного дымового она радиусом 6,4 м, у теплового 3,5 м (СП 484, п. 6.6.16 и 6.6.15), поэтому одна и та же комната с тепловыми требует в несколько раз больше приборов, чем с дымовыми. У извещателя пламени радиуса нет вовсе: зону задаёт угол обзора из его документации. Проверить своё помещение можно в мастере «Сколько извещателей нужно и как их расставить»: он берёт длину, ширину и высоту, тип извещателя и систему, расставляет извещатели сеткой на плане и говорит, где ответ решает уже проект.
А как извещатель передаёт сигнал прибору и что прибор делает дальше, можно посмотреть на виртуальном стенде. Подобрать типы под ваш объект, рассчитать и смонтировать систему — наша работа.
Источники
- ГОСТ 34698-2020 «Извещатели пожарные. Общие технические требования. Методы испытаний», п. 4.1 (классификация и условные обозначения), таблица 5.1 (классы тепловых извещателей) — карточка Росстандарта.
- СП 484.1311500.2020 с Изменением № 1, раздел 6.2 «Выбор типов пожарных извещателей» — КонсультантПлюс; приложение Б «Проектирование СПС жилых зданий» — Судакт; Приказ МЧС № 252 от 27.03.2025 — Изменение № 1.
- Bukowski R. W., Peacock R. D., Averill J. D., Cleary T. G., Bryner N. P., Walton W. D., Reneke P. A., Kuligowski E. D. Performance of Home Smoke Alarms: Analysis of the Response of Several Available Technologies in Residential Fire Settings. NIST Technical Note 1455–1, 2008 — PDF на nist.gov.
- Questions and Answers Clarifying Findings of NIST Home Smoke Alarm Study, NIST, 25.02.2008 — PDF на nist.gov.
- Снимок теплового извещателя — Викисклад, «Точечный тепловой пожарный извещатель (02)», Georg Pik, CC0.
- Снимок извещателя пламени — Викисклад, File:Flame detector, Russia.jpg, Georg Pik, CC0.
