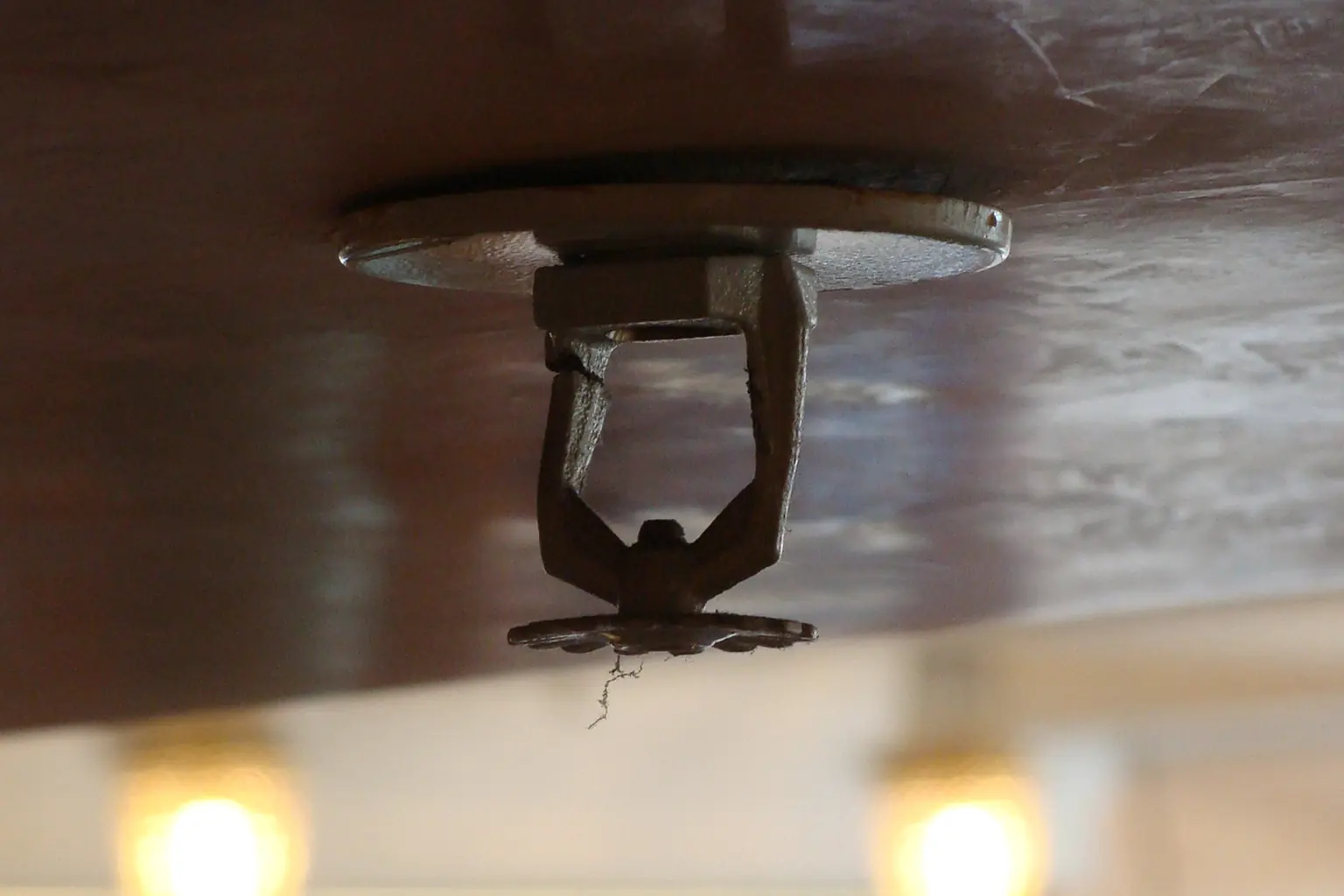

На снимке 2010 года — ороситель под потолком у лестничной клетки петербургского Дома книги. Между его дужками пусто: ни колбы, ни замка, только паутинка свисает с розетки. Это не сломанный спринклер, а Дренчерный оросительОроситель без теплового замка: открыт постоянно, и вода идёт сразу на всю секцию по команде — от пожарных извещателей, побудительной системы или кнопки. Ставят там, где нужно залить площадь целиком или отсечь проём водяной завесой; перечня случаев «дренчер вместо спринклера» в СП 485 нет — тип установки выбирает проектировщик.СП 485.1311500.2020 водяной завесы, и пустота у него рабочая. Вода из таких оросителей идёт по команде и сразу из всех. У Спринклерный оросительОроситель с тепловым замком: замок вскрывается от нагрева, и вода идёт только там, где горит. Температуру срабатывания подбирают под помещение — 57 °C там, где среда не жарче 38 °C, 68 °C до 50 °C, 93 °C до 70 °C, — а расстояние между оросителями СП 485 держит в пределах 3–3,5 м.СП 485.1311500.2020 выход заперт колбой, и вода пойдёт только там, где колба вскрылась от жара. Из этой разницы вырастает всё остальное: как установка срабатывает, сколько ей нужно воды, при чём тут сигнализация и куда какую ставят.
Ниже только водяные установки — спринклерная и дренчерная. Как выбрать между водой, газом и порошком, разобрано в статье о видах пожаротушения, нужна ли АУПТ — автоматическая установка пожаротушенияУстановка, которая сама обнаруживает пожар и подаёт огнетушащее вещество — воду, пену, газ, порошок, газопорошковую смесь или аэрозоль. Нужна ли она объекту, сказано в СП 486, как её проектировать — в СП 485.СП 485.1311500.2020 объекту вообще — в статье о том, где она обязательна.
Колба есть или колбы нет

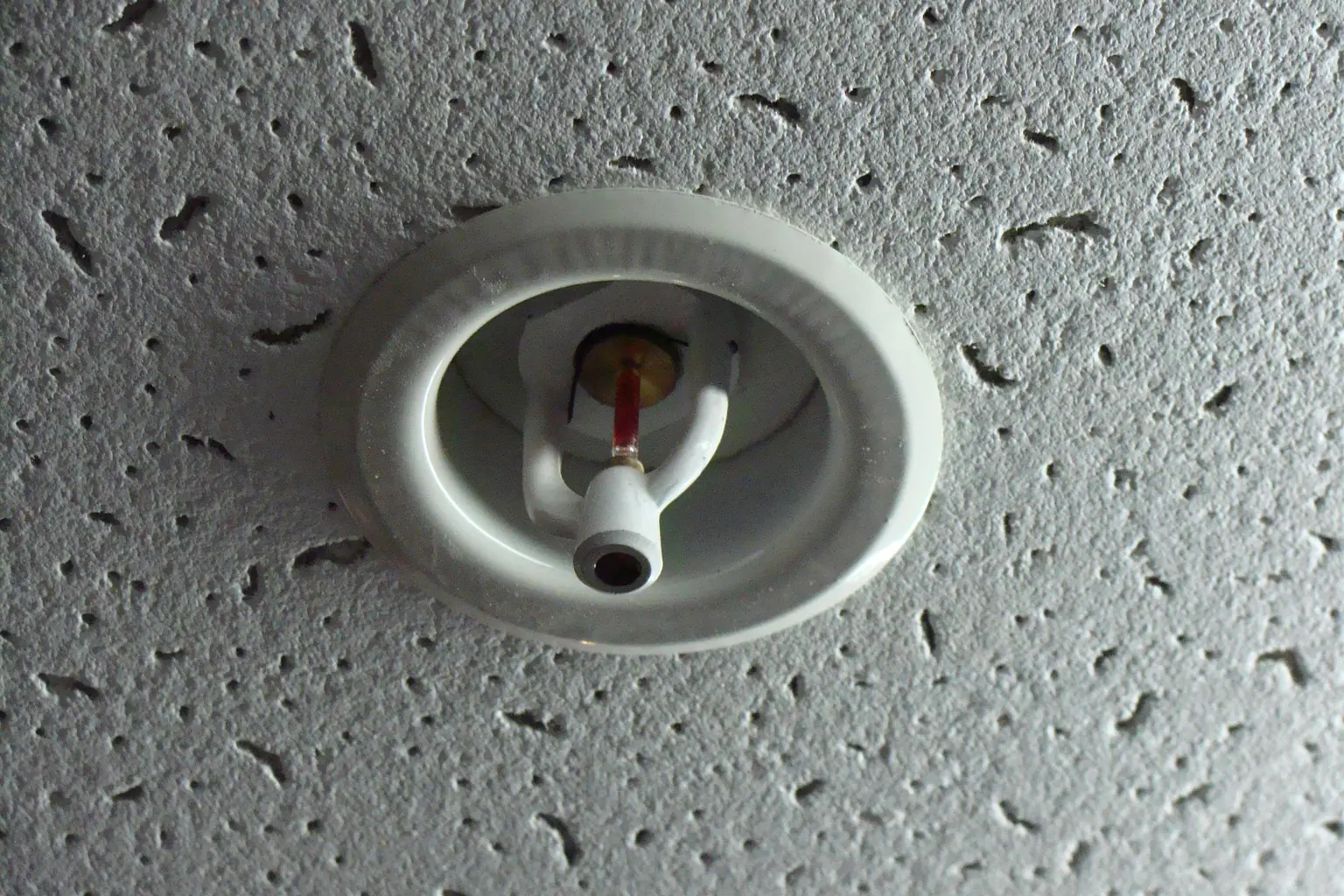

Свод правил СП 485.1311500.2020 различает оросители ровно по этому признаку. Спринклерный оснащён тепловым замком (п. 3.71) — запорным элементом, который вскрывается при определённой температуре (п. 3.77). Чаще всего замок — стеклянная колба с цветной жидкостью; стандарт на оросители называет её разрывным термочувствительным элементом. Дренчерный ороситель — с открытым выходным отверстием (п. 3.19).
Отсюда два разных способа работать. Спринклерная установка срабатывает «последовательной активацией» оросителей под тепловым потоком от очага (п. 3.88): первым вскрывается тот, что над огнём, следом — соседние, если огонь доберётся и до них. Извещатели ей для этого не нужны, ороситель сам находит пожар. Дренчерная подаёт воду «одновременно из всех» оросителей установки или секции (п. 3.87), и ей нужен кто-то, кто скажет «пора».
Разница видна и в воде. Спринклерную установку считают не на весь этаж, а на площадь, где успеют вскрыться оросители: в офисе и магазине — не меньше 60 м², с интенсивностью 0,08 литра в секунду на квадратный метр (таблица 6.1). Для дренчерной расход считают по всем оросителям, которые орошают площадь при срабатывании (примечание 5 к таблице 6.1), — она льёт на всю секцию, и насосная считается под неё.
Если колбу не разглядеть, выручает маркировка. По ГОСТ Р 51043-2002 первая буква в обозначении оросителя — С у спринклерного и Д у дренчерного; обозначение выбивают на корпусе или розетке вместе с температурой срабатывания и годом выпуска (пп. 4.1.1 и 5.3.2).
Как работает спринклерная установка
Путь воды такой: водопитатель, подводящий трубопровод, узел управления, питающие и распределительные трубы, оросители. Узел управления стоит между подводящим и питающим трубопроводами (п. 3.80). Его сердце — сигнальный клапан: когда вскрывается ороситель, клапан выпускает воду в сеть и выдаёт командный импульс (п. 3.68) остальной пожарной автоматике. Где именно вскрылся ороситель, показывает сигнализатор потока жидкости на направлении (п. 6.2.9).
Узел управления с принадлежащей ему сетью называется секцией (п. 3.64), и оросителей в ней не больше 800, а если секция разделена на направления с сигнализаторами потока — не больше 1 200 (п. 6.2.3). Колба висит в 8–30 сантиметрах от потолка (п. 6.2.11), оросители стоят не дальше 3,5 м друг от друга в офисе, магазине, гараже и большинстве цехов и не дальше 3 м на складах (таблица 6.1), но и не ближе 1,5 м (п. 6.2.21). Выше 20 метров спринклер для тушения не ставят вовсе; в помещениях высотой от 20 до 30 м применяют дренчерные установки или спринклерные с принудительным пуском, которые вскрываются по сигналу извещателей (п. 6.2.2).
Водозаполненная и воздухозаполненная
Какой быть установке, решает температура воздуха в помещении (п. 6.2.1). У водозаполненной водой заполнены все трубы (п. 3.7). У воздухозаполненной вода стоит только в подводящем трубопроводе, до узла управления, а питающие и распределительные трубы держат воздух под давлением (п. 3.9). Вскрылся ороситель — воздух выходит, давление падает, и узел управления пускает воду. От вскрытия самого дальнего, диктующего оросителя до воды из него проходит не больше 180 секунд (п. 6.2.4); ускоряют это акселератор, который открывает клапан при небольшом падении давления (п. 3.4), и эксгаустер, который сбрасывает воздух из сети (п. 3.98).
Водозаполненную можно оставить и в холоде: ниже 5 °C в воду вводят антифризные добавки или утепляют и обогревают трубы (п. 6.7.1.41). У воздухозаполненной установки, работающей ниже 5 °C, оросители ставят только розеткой вверх или горизонтально (п. 6.2.19).
Спринклерно-дренчерная: вода по двум сигналам
Есть и гибрид. В спринклерно-дренчерной установке вода идёт в зону только тогда, когда сработали и ороситель, и любое пусковое средство узла управления — по логической схеме «И» (п. 3.92). В воздухозаполненном исполнении трубы сухие: у первого типа их заполняет водой сигнал пожарной сигнализации, у второго — только совместное срабатывание сигнализации и оросителя (пп. 3.95 и 3.96). Сбитый погрузчиком ороситель в воздухозаполненной спринклерно-дренчерной установке сам по себе воду не пустит: нужен ещё сигнал о пожаре.
Миф о сухих трубах
«Трубы под потолком пустые — значит, у нас дренчер». Так рассуждают на неотапливаемых складах и паркингах, и это ошибка. В воздухозаполненной спринклерной установке трубы над головой тоже без воды, в спринклерно-дренчерной воды в них нет до сигнала сигнализации. Тип установки определяет не то, что в трубе, а то, что на выходе оросителя: есть колба — спринклерная, нет колбы — дренчерная.
Путаница не безобидна: обслуживают их по-разному. Трубопроводы дренчерных установок промывают ежегодно (ГОСТ Р 59636-2021, таблица В.1). При испытании на расход в спринклерной секции диктующий ороситель нагревают, пока не вскроется замок, а в дренчерной все оросители, кроме диктующего, заменяют заглушками (пп. 8.2.1 и 8.2.3) — иначе вода пошла бы из всех сразу. Подрядчик, перепутавший тип, проверит не то. Как часто и что испытывают, собрано в статье об испытаниях систем противопожарной защиты.
Цвет колбы и температура срабатывания
Цвет жидкости в колбе — не украшение, а температура, при которой ороситель вскроется. Её задаёт таблица 2 ГОСТ Р 51043-2002, а где какую колбу можно ставить, — таблица 6.4 СП 485: предел — самая высокая температура воздуха в зоне оросителя.
| Цвет колбы | Вскрывается при | Воздух в зоне оросителя не жарче |
|---|---|---|
| оранжевый | 57 °C | 38 °C |
| красный | 68, 72, 74 °C | 50, 52, 52 °C |
| жёлтый | 79 °C | 58 °C |
| зелёный | 93, 100 °C | 70, 77 °C |
| голубой | 121, 141 °C | 86, 100 °C |
| фиолетовый | 163, 182 °C | 120, 140 °C |
| чёрный | от 204 до 343 °C | от 162 до 300 °C |
Самую жаркую ситуацию считают честно: при нормальной работе технологии и при нагреве кровли солнцем (п. 6.2.17). Под тёмной кровлей склада летом, над печью в пекарне, в котельной ставят колбу горячее, чем в офисе. Оранжевая, самая ранняя, годится только там, где воздух не нагревается выше 38 °C.
Стандарт нормирует и скорость: ороситель на 57 и 68 °C в испытании обязан вскрыться не дольше чем за 300 секунд (таблица 2 ГОСТ Р 51043). Для складов с пожарной нагрузкой больше 1 400 МДж/м², помещений выше 10 метров и помещений, где горят в основном легковоспламеняющиеся и горючие жидкости, свод правил требует оросители с малой тепловой инерционностью — коэффициентом не больше 50 (м·с)0,5 (п. 6.2.18).
Дренчерная установка: вода по команде
Автоматически дренчер включают сигналы пожарных извещателей, побудительной системы, в том числе с тросовым замком, дренчерно-спринклерной установки или датчиков технологического оборудования — по отдельности или вместе (п. 6.3.1). Включение обязано работать и автоматически, и вручную (п. 6.3.8), а кнопки и ручные запорные устройства ставят снаружи у защищаемого проёма или на ближайшем пути эвакуации (п. 6.3.14) — это УДП — устройство дистанционного пускаКнопка на стене, которая не объявляет тревогу, а запускает систему: пожаротушение, дымоудаление, оповещение, насосы водопровода. Корпус у неё по ГОСТ Р 53325 любого цвета, кроме красного, и с надписью «Пуск…» — красный цвет и знак «Домик» закреплены за ручным извещателем.ГОСТ Р 53325-2012, а не ручной пожарный извещатель.
У дренчера может быть и своя «колба». Побудительная система — это трубопровод с побудительными устройствами (п. 3.50), например с тепловыми замками в тех же 8–30 сантиметрах от потолка (п. 6.3.3). Вскрылся один такой замок — открылась вся секция. Работать дренчер обязан не меньше 30 минут в помещениях 1-й группы и не меньше 60 минут в группах со 2-й по 6-ю (п. 6.3.6).
Водяная завеса
Самая известная работа дренчера — водяная завеса, стена воды в проёме. Проём шириной до 5 м закрывают одной ниткой оросителей с расходом 1 литр в секунду на метр ширины (п. 6.3.10). Проём от 5 м — двумя нитками по 0,5 л/(с·м), в 0,5 ± 0,1 м друг от друга, с оросителями в шахматном порядке; крайние стоят не дальше 0,5 м от стены (п. 6.3.11). По 2 м с обеих сторон завесы оставляют свободными от горючего (п. 6.3.13). Завесу можно подключить к спринклерной сети через отдельное запорное устройство (п. 6.3.9).
Где она нужна, говорят другие своды правил. В производственных зданиях проём в Противопожарная преградаСпособ не пустить пожар из одной части здания в другую. Статья 37 ФЗ-123 знает восемь типов: стены, перегородки и перекрытия с нормируемым пределом огнестойкости, занавесы, шторы и экраны, водяные завесы, а ещё противопожарные разрывы, минерализованные полосы и зону, свободную от пожарной нагрузки. Заполнение проёмов — двери, ворота, люки, клапаны, окна — нормируется своим типом, иначе преграда перестаёт работать.№ 123-ФЗ между помещениями Категория помещенияДеление производственных и складских помещений на А, Б, В1–В4, Г и Д по тому, что в них хранится и как оно горит; у зданий категорий пять — А, Б, В, Г и Д. Категорию считают по методике СП 12, а не назначают на глаз.СП 12.13130.2009 В, Г и Д, который нельзя закрыть дверью или воротами, допускается делать открытым тамбуром с водяными завесами (СП 4.13130.2013, п. 6.1.37).
Сцена театра: дренчер и спринклер в одном зале
Самая наглядная граница между двумя установками проведена в СП 486. Дренчерные оросители ставят под колосниками сцены и арьерсцены, под нижним ярусом рабочих галерей, в сейфах скатанных декораций, во всех проёмах сцены, включая портал, и в части трюма с подъёмно-опускным оборудованием. Спринклерными защищают покрытие сцены и арьерсцены, рабочие галереи и мостики, кроме нижних, трюм, карманы сцены, склады декораций и мастерские (примечания 6 и 7 к таблице 3). Один зал — две установки, и граница расписана поимённо.
Что ставят на ваш объект
Параметры водяной установки СП 485 задаёт не по названию объекта, а по группе помещения: состав групп — в приложении А, расход и время — в таблицах 6.1 и 6.2. Ниже — типовые решения, которые следуют из этих таблиц; окончательно тип и параметры выбирает проект.
| Объект | Группа | Что ставят | Вода на квадратный метр и расчётная площадь | Сколько лить |
|---|---|---|---|---|
| Офис, магазин, гостиница, больница, библиотека, музей | 1 | спринклерную водозаполненную | 0,08 л/(с·м²) на 60 м² | 30 мин |
| Склад или кладовая внутри такого здания | 2 | спринклерную | 0,12 л/(с·м²) на 120 м² | 60 мин |
| Паркинг, гараж, автосервис | 2 | спринклерную; в холоде — воздухозаполненную или с антифризом | 0,12 л/(с·м²) на 120 м² | 60 мин |
| Деревообработка, текстиль, типография, швейное производство | 2 | спринклерную | 0,12 л/(с·м²) на 120 м² | 60 мин |
| Окрасочные и сушильные камеры с ЛВЖ | 4.1 | водяную, тип — по проекту | 0,30 л/(с·м²) на 180 м² | 60 мин |
| Помещения с бензином, спиртами, горючими газами | 4.2 | водой не тушат — только пеной | раствор 0,17 л/(с·м²) на 180 м² | пеной 10–15 мин по категории |
| Склад с хранением до 5,5 м | 5, 6 | спринклерную | от 0,08 до 0,50 л/(с·м²) по высоте складирования, на 90 м² | 60 мин |
| Склад лаков, красок, ЛВЖ | 7 | водой не тушат — только пеной | раствор от 0,1 до 0,5 л/(с·м²) по высоте складирования | пеной 25 мин |
| Проём, который нельзя закрыть воротами | — | дренчерную завесу | 1 л/с на метр ширины проёма | 30–60 мин |
| Сцена театра | — | дренчер в проёмах и под колосниками, спринклер на остальном | по проекту | по проекту |
| Помещение высотой 20–30 м | — | дренчерную или спринклерную с принудительным пуском | по проекту | по проекту |
Три оговорки к таблице. Склад внутри здания с офисами и магазинами считают по 2-й группе, а не по 1-й (примечание 2 к таблице А.1), так что кладовая арендатора в бизнес-центре требует больше воды, чем кабинет рядом. Если назначение помещения в приложении не названо, группу назначают по аналогии (примечание 1). А склады с высотой складирования больше 5,5 м, с передвижными стеллажами и с аэрозольной упаковкой СП 485 не проектирует вовсе (п. 1.3) — для высоких стеллажных складов есть СП 241.1311500.2015. Серверной, архиву и щитовой вода не подходит; для них — газ, о нём в статье о видах пожаротушения.
Почему спринклер «не срабатывает»
В 2017 году британская консалтинговая компания Optimal Economics по заказу Национального совета начальников пожарных служб (NFCC) и сообщества National Fire Sprinkler Network разобрала пожары в зданиях со спринклерами по данным 47 пожарных служб Великобритании за 2011–2016 годы. Интереснее всего в отчёте не процент надёжности, а то, почему установка «подводит».
2 294 пожара в зданиях со спринклерами за 2011–2016 годы вошли в разбор
94 % — так часто установка срабатывала, когда должна была
99 % пожаров, где она сработала, она потушила или удержала
370 из 879 «отказов» с известной причиной — пожары там, где оросителей не было
Из 879 случаев, когда установка в здании была, а вода не пошла, и причина известна, в 370 огонь начался там, куда система не доставала. Ещё в 115 пожар был слишком мал, чтобы вскрыть колбу, в 18 систему выключили, в 13 огонь потушили раньше. Действительно не сработала установка в 57 случаях. В квартирах со сработавшими спринклерами средняя площадь пожара была меньше 4 м² — против 18–21 м² у всех пожаров в жилье Англии за те же годы.
Отсюда практический урок: самая частая беда спринклера — его нет над огнём. СП 485 закрывает такие места поимённо. Под площадками, оборудованием и воздуховодами шире 0,75 м, которые висят выше 0,7 м от пола и мешают орошению, ставят свои оросители (п. 6.2.14). Между балками и рёбрами перекрытия выше 0,3 м у перекрытий классов К0 и К1 и выше 0,2 м у остальных оросители ставят в каждом пролёте (п. 6.2.10). От стены до оросителя — не больше половины шага, а у стен классов К2, К3 и ненормируемых — не больше 1,2 м (п. 6.2.21). Новая перегородка, антресоль, стеллаж выше прежнего или воздуховод после ремонта — это и есть «зона, куда система не доставала». Почему работающие системы выключают и что с этим делать, разобрано в статье об испытаниях.
Что сделать у себя
- Посмотрите на оросители. Колба есть — установка спринклерная, и цвет колбы скажет её температуру; колбы нет — дренчерная.
- Найдите узел управления. На нём должна быть табличка с номером, защищаемыми помещениями, типом и числом оросителей в секции (ГОСТ Р 59636-2021, п. А.2.5), а в насосной — схема с теми же сведениями (Правила противопожарного режима, п. 51).
- После перепланировки, ремонта вентиляции или смены стеллажей проверьте, не осталось ли пола, над которым нет оросителя.
- Для нового объекта соберите назначение помещений, высоту потолков, что и на какой высоте хранится, температуру зимой и летом — по ним проектировщик назначит группу и тип установки.
Мы проектируем, монтируем и обслуживаем водяное пожаротушение. Проект по прайсу начинается от 30 000 ₽ для объекта до 200 м², но окончательно водяную установку считаем после осмотра: гидравлика и источник воды решают больше, чем площадь. Подробнее — на странице автоматического пожаротушения и проектирования.
