Пожарное оборудование в 3D: что внутри и зачем каждая деталь

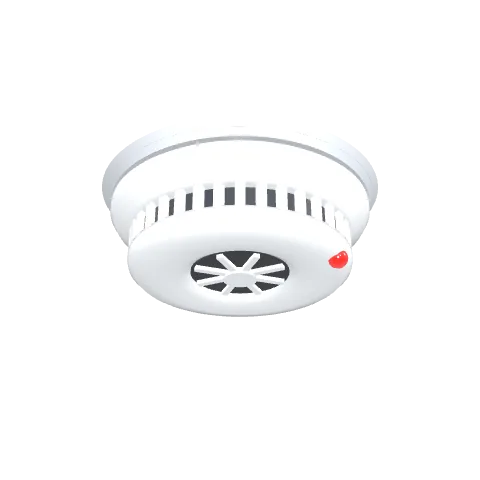

Дымовой пожарный извещатель ИП 212, «ДИП»

Замечает пожар на стадии тления, до открытого огня: дым заходит в камеру и рассеивает свет внутри неё. Самый массовый прибор пожарной сигнализации — его ставят в офисах, коридорах, жилых комнатах и на складах.

Где ставят. На потолке. Сколько их нужно и как далеко друг от друга, считает свод правил по пожарной сигнализации по радиусу зоны контроля.

Из чего состоит

1. Монтажная база (розетка) Крепится к потолку, к её клеммам подходит линия сигнализации — шлейф. Сам извещатель вставляется в базу поворотом, поэтому его можно снять на проверку или чистку, не трогая провода.
2. Плата с оптопаройвнутри Светодиод и фотоприёмник смотрят в дымовую камеру под углом друг к другу, прямого луча между ними нет. Чистый воздух фотоприёмник не видит; когда в камеру попадает дым, частицы рассеивают свет, он доходит до фотоприёмника — и извещатель переходит в режим «Пожар».
3. Корпус Закрывает плату и держит камеру. Корпус собран из двух половин, шов между ними виден по окружности.
4. Дымовая камера и дымозаход Тёмный лабиринт, закрытый частой решёткой. Дым проходит сквозь прорези, а свет снаружи — нет: иначе извещатель срабатывал бы от солнца или фонаря. Внутри обычно стоит сетка от насекомых. Камера и забивается пылью первой — отсюда ложные срабатывания запылённых извещателей.
5. Нижняя крышка Лицевая часть, которую видно с пола. Рёбра на днище закрывают камеру снизу и оставляют дыму проход сбоку.
6. Индикатор Светодиод смотрит вниз и вбок, чтобы его было видно с пола. Как он ведёт себя в дежурном режиме и при тревоге — мигает, горит или молчит, — задаёт производитель в паспорте прибора; по нему же находят сработавший извещатель.

Подробнее: Он не видит огонь: какие бывают пожарные извещатели и почему на кухне ставят не дымовой, Сколько извещателей

В нормативной базе: СП 484.1311500.2020, ГОСТ Р 53325-2012

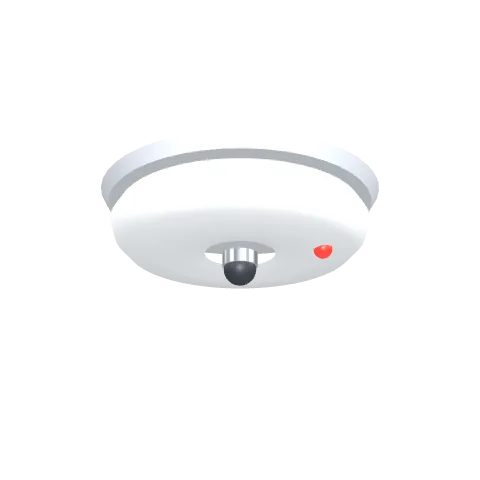

Тепловой пожарный извещатель ИП 101

Срабатывает от температуры, а не от дыма. Ставят туда, где дымовой давал бы ложные тревоги: кухни, котельные, сушильные, пыльные цеха, помещения с паром.

Где ставят. На потолке, как дымовой, но зона контроля у него меньше — тепловых на ту же площадь нужно больше.

Из чего состоит

1. Монтажная база Крепится к потолку, к ней подключается шлейф. Извещатель снимается с базы без отсоединения проводов.
2. Платавнутри Сравнивает показания терморезистора с порогом. Максимальный извещатель срабатывает, когда температура дошла до порога; дифференциальный — когда она растёт слишком быстро; у максимально-дифференциального работают оба признака.
3. Корпус Гладкий, без дымозахода: камера тепловому не нужна, ему нужен только открытый к воздуху датчик.
4. Термочувствительный элемент Терморезистор, вынесенный из корпуса вниз, в поток горячего воздуха под потолком. Чем меньше его закрывает корпус, тем быстрее он чувствует нагрев.
5. Индикатор Светодиод показывает режим извещателя; при срабатывании по нему находят, какой именно прибор подал сигнал.

Подробнее: Он не видит огонь: какие бывают пожарные извещатели и почему на кухне ставят не дымовой

В нормативной базе: СП 484.1311500.2020, ГОСТ Р 53325-2012

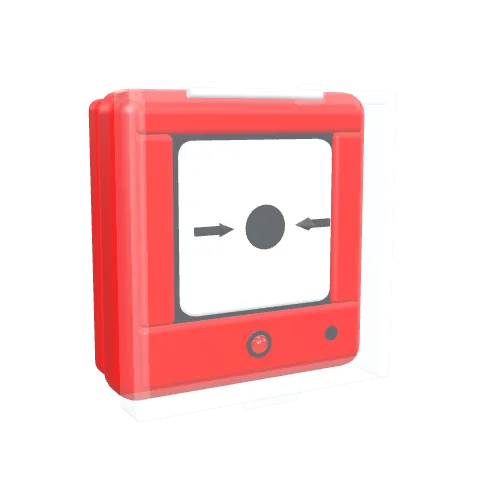

Ручной пожарный извещатель ИПР 513, «кнопка»

Даёт человеку подать сигнал тревоги самому — раньше, чем дым дойдёт до потолочного извещателя. Нажатие сразу переводит прибор в режим «Пожар».

Где ставят. На путях эвакуации, у выходов из здания, в вестибюлях и холлах. Кнопка — на высоте 1,5 ± 0,1 м от пола, между соседними извещателями внутри здания не больше 45 м.

Из чего состоит

1. Защитная крышка Прозрачная, откидная на петле сверху. Защищает кнопку от случайного нажатия, но не мешает увидеть её и нажать: крышку поднимают за язычок снизу.
2. Приводной элемент (кнопка) Белая кнопка с кружком и стрелками. После нажатия фиксируется в нажатом положении: по ней видно, какой извещатель сработал, и повторно «отжать» её рукой нельзя.
3. Лицевая крышка корпуса Красный корпус — по нему извещатель находят глазами в задымлённом коридоре. В проёме лицевой панели сидит кнопка.
4. Индикатор Показывает режим извещателя и загорается при срабатывании.
5. Отверстие сброса Сюда вставляют ключ, чтобы вернуть нажатую кнопку в исходное положение после проверки или ложного нажатия.
6. Плата с микропереключателемвнутри Нажатая кнопка давит на шток переключателя, контакт меняет состояние, и приёмно-контрольный прибор видит это по изменению линии. В адресных извещателях на плате ещё и адресный модуль.
7. Монтажное основание Задняя половина корпуса: крепится к стене шурупами, через неё заводят кабель шлейфа.

Подробнее: Он не видит огонь: какие бывают пожарные извещатели и почему на кухне ставят не дымовой

В нормативной базе: СП 484.1311500.2020, ГОСТ Р 53325-2012

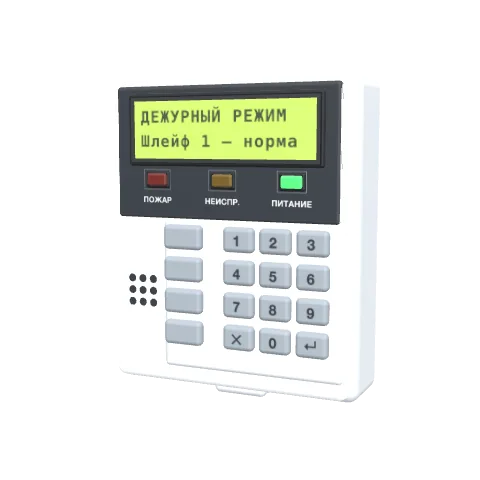

Приёмно-контрольный прибор ППКП

Мозг системы. Опрашивает линии с извещателями, принимает решение о пожаре, включает оповещение и выдаёт команды другим системам: дымоудалению, лифтам, дверям, вентиляции. Показывает человеку состояние объекта.

Где ставят. В помещении с круглосуточным дежурным персоналом — на посту охраны, в диспетчерской. Если поста нет, сигнал выводят на пульт.

Из чего состоит

1. Дисплей Текстом показывает режим и событие: какая зона, какой извещатель, что неисправно. Именно отсюда дежурный узнаёт, куда идти.
2. Индикаторы Три лампы — весь язык прибора: зелёная «Питание», красная «Пожар», жёлтая «Неисправность». В дежурном режиме горит только зелёная.
3. Клавиатура Сброс тревоги, отключение звука, просмотр журнала событий, постановка и снятие зон. Доступ к управлению закрыт паролем или ключом.
4. Встроенный звуковой сигнал Пищит при тревоге и неисправности — рядом с прибором дежурный услышит его раньше, чем увидит экран.
5. Лицевая панель Мембранная панель с подписями ламп и клавиш, утоплена вровень с крышкой.
6. Крышка корпуса Закрывает плату и клеммы. Открывать её — работа обслуживающей организации.
7. Плата и клеммывнутри Электроника прибора и колодки, к которым подключены шлейфы, линии оповещения и выходы управления.
8. Аккумуляторвнутри Резервное питание внутри корпуса: при отключении сети прибор продолжает работать от батареи. Ёмкость считают в проекте от тока, который система потребляет в дежурном режиме и в режиме «Пожар».
9. Корпус Задняя часть: крепится к стене, снизу в неё заводят кабели.

Подробнее: Как работает сигнализация

В нормативной базе: СП 484.1311500.2020, ГОСТ Р 53325-2012

Источник резервного питания шкаф РИП

Держит систему противопожарной защиты, когда пропало напряжение в сети. Без него сигнализация гаснет вместе со светом — а пожары и аварии электропроводки часто начинаются одновременно.

Где ставят. Рядом с приёмно-контрольным прибором или с оборудованием, которое питает. Электропитание систем противопожарной защиты нормирует отдельный свод правил.

Из чего состоит

1. Блок питания и зарядное устройство Питает систему от сети и держит аккумуляторы заряженными. При пропадании сети переключает нагрузку на батареи без перерыва. Зелёный индикатор — сеть в норме.
2. Аккумуляторы Свинцово-кислотные батареи на 12 В. Ёмкость считают в проекте: в методике свода правил по электропитанию заложены сутки работы в дежурном режиме и час в режиме «Пожар». Батареи стареют и меняются по сроку из их документации.
3. Дверца Запирается на замок: доступ к батареям и клеммам — только у обслуживающей организации.
4. Корпус Металлический шкаф с вентиляционными прорезями и вводом кабелей.

В нормативной базе: СП 6.13130.2025

Звуковой оповещатель сирена

Объявляет тревогу звуком. Включается командой приёмно-контрольного прибора, когда тот принял решение о пожаре. Звуковой это способ оповещения или речевой, решает класс и размер объекта.

Где ставят. На стенах так, чтобы сигнал был слышен в каждом месте, где бывают люди, и перекрывал шум. Сколько их нужно, считают в проекте оповещения.

Из чего состоит

1. Решётка Кольцевые щели выпускают звук и закрывают излучатель от пальцев и пыли.
2. Звукоизлучательвнутри Пьезоэлемент на латунной мембране: от переменного напряжения мембрана колеблется и даёт громкий тон. Схема на плате задаёт прерывистый сигнал — его не спутаешь с бытовым звонком.
3. Винты крышки Корпус разъёмный: под крышкой клеммы для линии оповещения.
4. Корпус Красный, крепится к стене основанием; кабель заводят сзади.

Подробнее: Способ оповещения (тип СОУЭ), Типов СОУЭ больше нет

В нормативной базе: СП 3.13130.2026

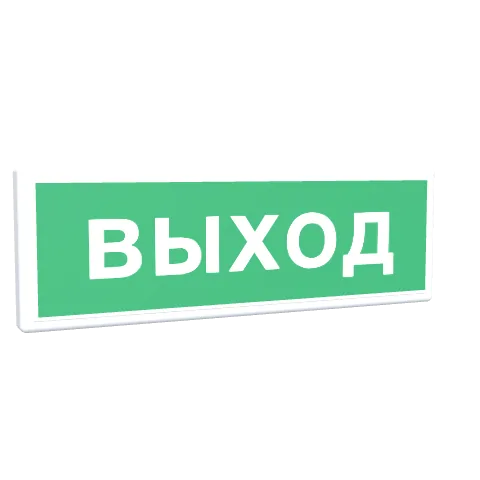

Световое табло «Выход» световой оповещатель

Показывает эвакуационный выход, в том числе в дыму и при отключённом свете. Знак на нём — E22 «Выход» по ГОСТ 12.4.026: зелёное поле, белые буквы.

Где ставят. Над дверью эвакуационного выхода, нижним краем на высоте от 2 до 3 метров от пола.

Из чего состоит

1. Экран с надписью Светорассеивающий экран: свет светодиодов расходится по нему ровно, без пятен, и надпись читается издалека.
2. Светодиодная платавнутри Источник света табло. Светодиоды потребляют мало, поэтому табло долго держится на резервном питании.
3. Корпус Короб с белой окантовкой вокруг экрана.
4. Монтажная пластина Крепит табло к стене над дверью четырьмя винтами.
5. Кабельный ввод Через него подключается линия оповещения от прибора.

Подробнее: Знаки безопасности, Знаки пожарной безопасности

В нормативной базе: СП 3.13130.2026, ГОСТ 12.4.026-2015

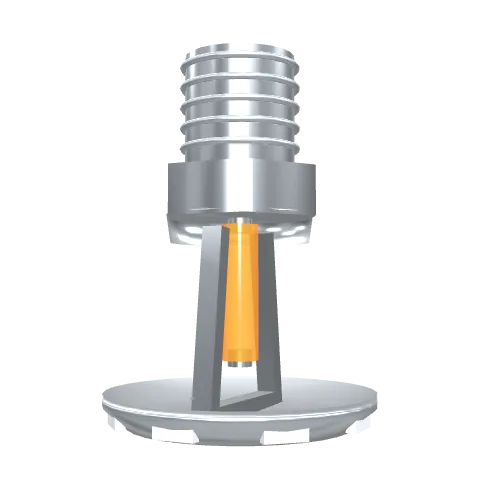

Спринклерный ороситель водяное пожаротушение

Тушит пожар сам, без команды прибора: колба лопается от нагрева, и вода идёт только над очагом. Остальные оросители, до которых жар не дошёл, остаются закрытыми.

Где ставят. Под потолком на трубопроводе установки пожаротушения, с шагом по своду правил.

Из чего состоит

1. Корпус со штуцером Вкручивается в трубопровод резьбой, шестигранник — под ключ. Внутри корпуса седло клапана.
2. Заглушка клапанавнутри Закрывает выход воды. Её прижимает к седлу колба, и пока колба цела, вода в трубе стоит под давлением.
3. Термоколба Стеклянная колба с жидкостью. При нагреве жидкость расширяется и разрывает стекло. Цвет жидкости — температура срабатывания: оранжевая — 57 °С, красная — 68 °С, и дальше по таблице ГОСТ Р 51043.
4. Рамка (дужки) Держит колбу в упоре между заглушкой и винтом и несёт дефлектор.
5. Дефлектор Розетка, о которую разбивается струя: вода расходится зонтиком на площадь, которую ороситель защищает.

Подробнее: Спринклерная и дренчерная система, Пожаротушение

В нормативной базе: СП 485.1311500.2020, ГОСТ Р 51043-2002

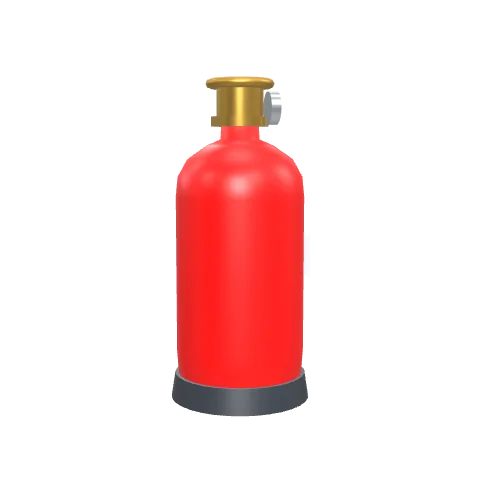

Модуль газового пожаротушения МГП

Баллон с огнетушащим газом, который выпускается в помещение по команде прибора управления. Газ тушит там, где вода испортила бы больше, чем пожар: серверные, архивы, электрощитовые.

Где ставят. В защищаемом помещении или рядом с ним; от модуля к насадкам под потолком идёт трубопровод. Перед выпуском газа люди должны выйти — оповещение и задержка пуска обязательны.

Из чего состоит

1. Баллон Сосуд под давлением с огнетушащим веществом. Красный — по нему модуль узнают на объекте.
2. Сифонная трубкавнутри Идёт от горловины почти до дна: газ в сжиженном виде выходит через неё снизу баллона.
3. Запорно-пусковое устройство Клапан на горловине. Держит газ в баллоне и открывается по сигналу пуска — электрическому от прибора или вручную. К выпускному штуцеру подключается трубопровод.
4. Маховик Ручное управление клапаном. На модулях разных производителей ручной пуск устроен по-разному — маховиком, рычагом или кнопкой с чекой; как именно, сказано в паспорте модуля.
5. Манометр Показывает давление в баллоне. По нему при обслуживании проверяют, не ушёл ли газ.
6. Паспортная табличка Тип и масса огнетушащего вещества, давление, даты изготовления и освидетельствования баллона.
7. Опорный башмак Держит баллон вертикально; сам модуль крепится к стене хомутом.

Подробнее: Виды пожаротушения: газовое, порошковое, водяное или тонкораспылённая вода — как выбрать тип под помещение, Пожаротушение

В нормативной базе: СП 485.1311500.2020, ГОСТ Р 53281-2009
