Знаки пожарной безопасности: что сообщают форма и цвет, где висит «Выход» и чего нельзя делать «для надёжности»

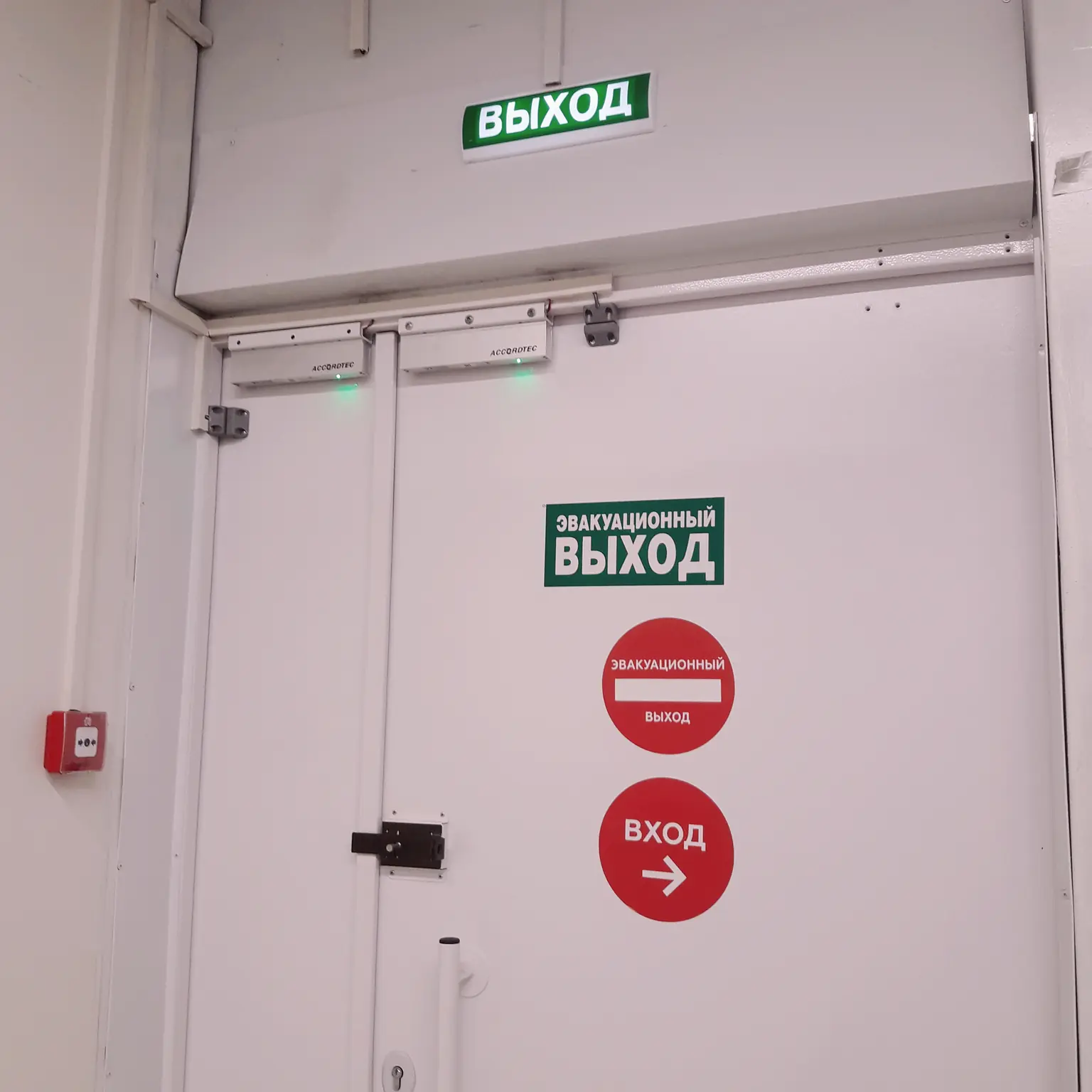

Над дверью эвакуационного выхода горит табло «Выход», а на самой двери для надёжности наклеен ещё один знак — «Эвакуационный выход», который не светится. Такую дверь легко встретить в торговом центре или на складе, и с 1 июня 2026 года она нарушает новый свод правил по оповещению: в одном месте здания нельзя располагать знаки с одинаковым смыслом и разным способом освещения (СП 3.13130.2026, п. 9.2.1). Почему — видно в момент, ради которого знаки и вешают. Свет погас, табло горит от аварийного питания, наклейка рядом пропала, и человек в дыму видит не тот знак, который видел вчера.

На этом снимке есть и курьёз. Ниже знаков «Выход» на двери висят два красных круга: на одном белая полоса и надпись «эвакуационный выход» — так выглядит дорожный знак «Въезд запрещён», а не знак безопасности, на другом — «Вход» со стрелкой. Автор снимка подписал кадр так: знак, запрещающий вход, — вероятно, перепутали сторону двери. Похоже, обе таблички предназначались для улицы: снаружи они значат «здесь не входить, вход правее». Изнутри человек, который бежит к выходу, читает на двери слово «Вход». Запрещающий знак по ГОСТ, к слову, выглядит иначе — белый круг с красной каймой и косой полосой.

Знаки пожарной безопасностиЗнак пожарной безопасностиИзображение установленной формы и цвета: знак пожарной безопасности — красный квадрат или прямоугольник, к ним же относят красный круг запрета, жёлтый треугольник предупреждения и зелёный квадрат эвакуации. Форма и цвет заданы таблицей 2 стандарта, а не выбираются на вкус: синий круг, например, это уже предписание, а не пожарная техника.ГОСТ 12.4.026-2015 — не оформление, а часть системы эвакуации. Закон перечисляет их среди способов управления эвакуацией наравне с оповещением и аварийным освещением: знаки размещают на путях эвакуации и освещают в течение нормативного времени (123-ФЗ, ст. 84, ч. 1, п. 3). Обязанность иметь их на объекте — пункт 36 Правил противопожарного режимаППР — Правила противопожарного режимаПостановление правительства № 1479: то, по чему инспектор проверяет объект — кто назначен ответственным, какие журналы ведутся, в каком состоянии пути эвакуации и когда обслуживали системы. Действуют до 1 января 2027 года, последняя правка — постановление № 90 от 3 февраля 2025 года.Постановление правительства РФ № 1479, запрет закрывать их мебелью, стеллажом или рекламой — пункт 37. Как знак выглядит, задаёт ГОСТ 12.4.026-2015, где он висит — раздел 9 СП 3.13130.2026. Ниже — оба документа по порядку.

Шесть групп знаков: форма говорит раньше рисунка

Основные знаки безопасности делятся на шесть групп, и у каждой своя пара «форма плюс цвет» (ГОСТ 12.4.026-2015, п. 6.3.1, табл. 2). Группу человек узнаёт издалека, когда рисунок на знаке ещё не разобрать:

Все знаки пяти групп с картинками — в справочнике «Знаки безопасности по ГОСТ 12.4.026-2015»: поиск по коду и названию, где висит каждый знак, на какой высоте и в чём с ним ошибаются чаще всего.

Сколько цвета должно быть на знаке, тоже задано: у всех групп, кроме запрещающих, сигнальный цвет занимает не меньше половины площади, у запрещающих красного — не меньше 35 % (пп. 6.3.3.1–6.3.3.6). Полоса запрета идёт под 45° слева сверху направо вниз и не прерывается рисунком.

Важная оговорка прячется в сноске к той же таблице. «Знаками пожарной безопасности» в узком смысле стандарт называет красные квадраты, но к ним же относит запрещающие P01 «Запрещается курить», P02 «Запрещается пользоваться открытым огнём и курить», P04 «Запрещается тушить водой», P12 «Запрещается загромождать проходы (и/или) складировать», предупреждающие W01, W02 «Взрывоопасно» и W11 «Пожароопасно. Окислитель» и все эвакуационные знаки. Поэтому зелёный «Выход» юридически — тоже знак пожарной безопасности, и Правила требуют знаков пожарной безопасности, «обозначающих в том числе пути эвакуации и эвакуационные выходы» (ППР, п. 36). Синий знак «Место курения» D03 при этом указательный: место, где курить разрешено, обозначают цветом разрешения, а не зелёным цветом безопасности. Сам знак Правила тоже требуют — пункт 11.

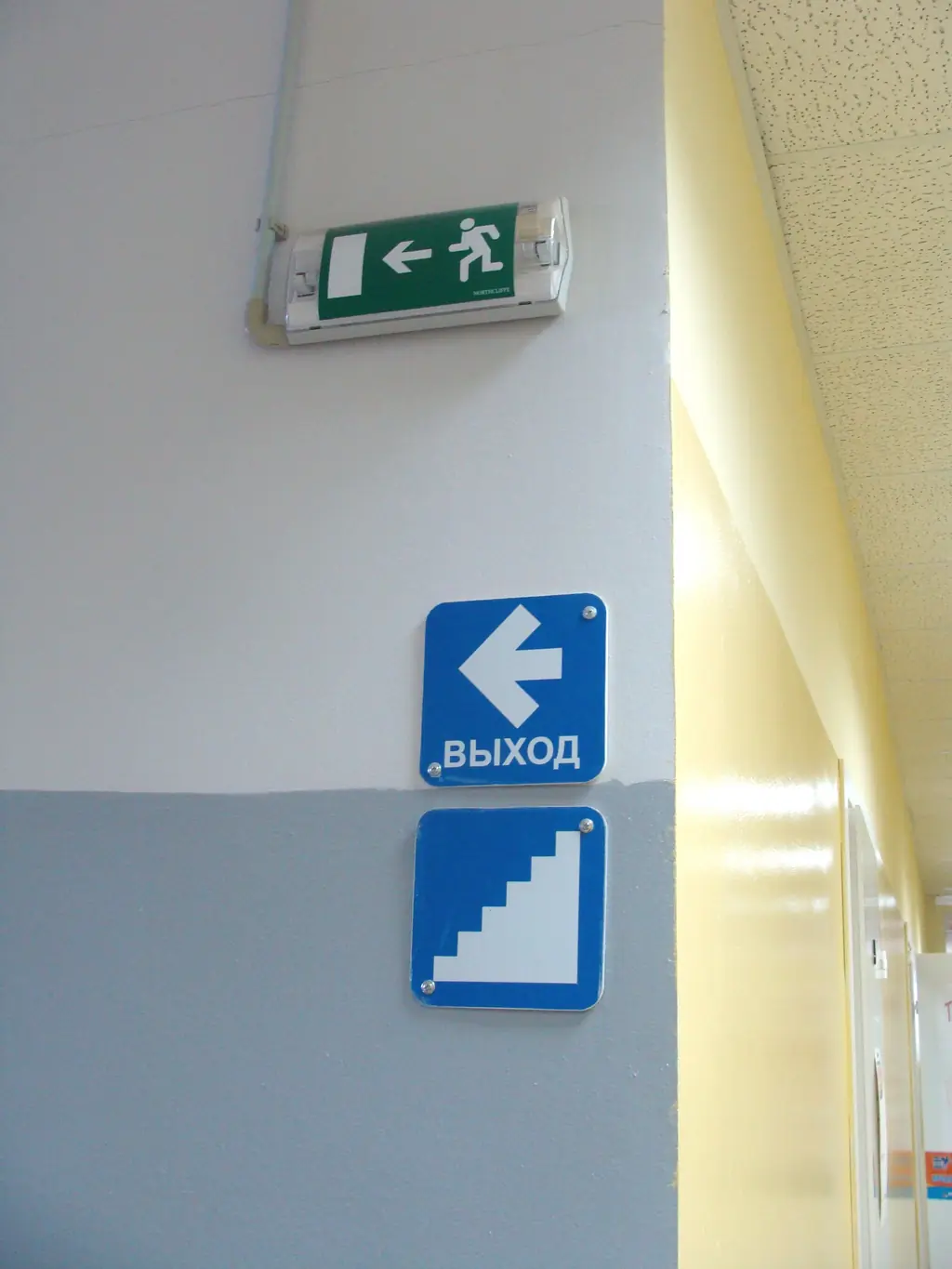

На снимке обе группы в одном кадре. Зелёный знак сверху — эвакуационный по таблице Л.1. Синие таблички под ним говорят о том же выходе, но цветом указательного знака: путь эвакуации ими не обозначают.

Красные знаки: где стоит пожарная техника

Таблица К.1 стандарта — двенадцать знаков, и у каждого своё место:

• F01-01 и F01-02 — направляющие стрелки, прямая и под 45°. Сами по себе они ничего не обозначают и ставятся только вместе с другим знаком пожарной безопасности, чтобы показать дорогу к средству.
• F02 «Пожарный кран» — у комплекта пожарного кранаПожарный кранКомплект у стены: запорный клапан на отводе стояка, пожарный рукав и ручной ствол, обычно в шкафу. Размещают его на путях эвакуации — у выходов, в вестибюлях, коридорах; высоту одиночного крана СП 10 с 1 сентября 2026 года не нормирует, у спаренных она осталась 1,2 м от пола.СП 10.13130.2020 с рукавом и стволом. Как устроен сам шкаф, разобрано в статье о пожарном шкафе.
• F03 «Пожарная лестница», F04 «Огнетушитель», F05 «Телефон для использования при пожаре», F06 «Место размещения нескольких средств противопожарной защиты» — в местах, где эти средства стоят.
• F07 «Пожарный водоисточник» — у пожарного водоёма или пирса для пожарных машин, F08 — у сухотрубного стояка.
• F09 «Пожарный гидрант» — у подземного гидранта, и это единственный знак таблицы, на котором обязательны цифры: расстояние от знака до гидранта в метрах. Подробнее — в статье о пожарном гидранте.
• F10 «Кнопка включения установок (систем) пожарной автоматики» — у ручного извещателяИПР — извещатель пожарный ручнойКрасный корпус с белыми символами и кнопкой или рычагом: человек нажимает его сам, когда увидел пожар, и система объявляет тревогу, не дожидаясь дыма на потолке. Ставят его на путях эвакуации и у выходов, на высоте 1,5 м до кнопки.ГОСТ Р 53325-2012 и у кнопок ручного пуска пожаротушения и противодымной защиты, F11 — у звукового оповещателя.

На прямоугольном красном знаке рисунок стоит слева, поясняющая надпись — справа (п. 6.3.3.4). Знак, повешенный на дверь или ворота, действует на всё, что за ними (п. 6.2.2), поэтому «Запрещается курить» на воротах склада означает весь склад. А разместить его надо так, чтобы он был виден и при открытой, и при закрытой створке: знак на распашной двери, которая весь день стоит прижатой к стене, пропадает из поля зрения.

Зелёные знаки: куда идти

Эвакуационных знаков в таблице Л.1 двадцать пять. Главное правило таблицы стоит под ней: знаки устанавливают в положениях, соответствующих направлению движения к эвакуационному выходу (п. Л.1). У знака «Выход здесь» фигура человека в дверном проёме обязана смотреть туда же, куда идут люди (п. Л.2). Остальное — какой знак куда:

• E01-01 и E01-02 «Выход здесь», лево- и правосторонний — над дверями эвакуационных выходов или на них; на стене — только вместе с направляющей стрелкой.
• E03 и E04 — направление к выходу направо и налево, на стенах. На знаке три элемента: бегущий человек, стрелка и дверной проём.
• E05–E08 — то же по наклонной плоскости, вверх и вниз.
• E09 и E10 «Указатель двери эвакуационного выхода», право- и левосторонний, — над дверями выходов; у E09 рядом с человеком и проёмом стрелка вниз, на саму дверь.
• E11 и E12 «Направление прямо» — над проходами и проёмами, в помещениях большой площади, наверху или подвешенными к потолку.
• E13–E16 — по лестнице вниз и вверх, на площадках и у маршей.
• E17–E20 — что делать с дверью: «Для доступа вскрыть здесь», «Открывать от себя», «Открывать на себя», «Для открывания сдвинуть».
• E21 «Пункт сбора» — там, куда люди выходят и где их считают.
• E22 «Указатель выхода» и E23 «Указатель аварийного выхода» — над дверями эвакуационного и аварийного выходаАварийный выходВыход, который эвакуационным не считается, но при пожаре помогает спастись: на балкон или лоджию с глухим простенком, на открытый переход в соседнюю секцию, по лестнице между балконами, наружу через окно или люк с отметки пола от минус 4,5 до плюс 5 метров, на кровлю. Перечень — пункт 4.2.4 СП 1.13130.2020, и при расчёте путей эвакуации такие выходы не учитываются.СП 1.13130.2020.

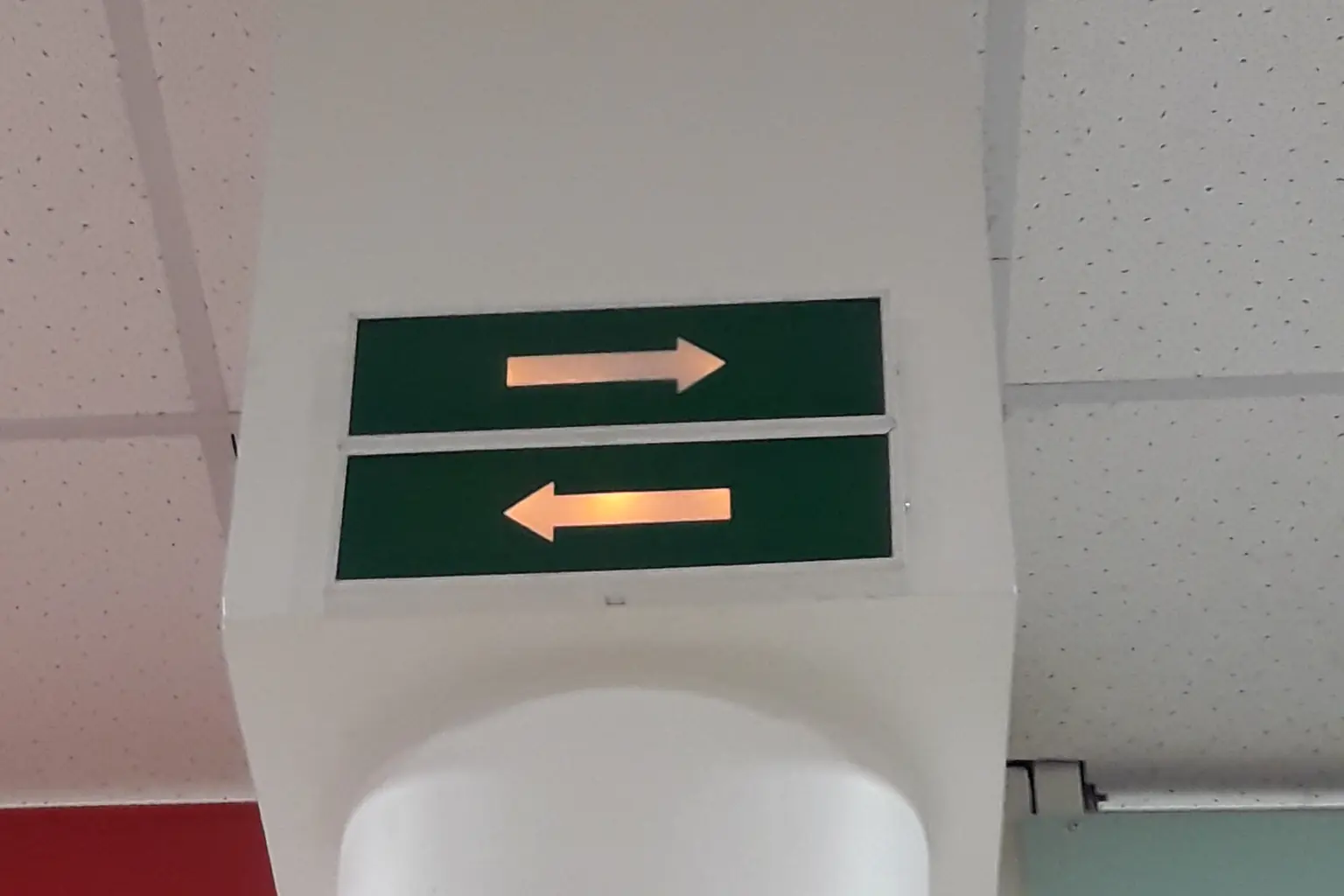

Стрелки E02-01 и E02-02 — как и красные F01, — используют только вместе с другими эвакуационными знаками. Голая зелёная стрелка на колонне знаком направления не является.

Задача, которую решали эти две стрелки, в нормах есть: если с места, где висит знак, до двух выходов одинаково, ставят несколько комбинаций знаков к каждому из них (СП 3.13130.2026, п. 9.3.12). Только комбинация — это знак направления с человеком и проёмом, к которому добавлена стрелка, а не две стрелки без единого знака рядом.

Миф: «Выход» можно повесить в коридоре как указатель

Табло «Выход» посреди коридора или над поворотом выглядит понятно: люди увидят и пойдут. Стандарт с этим не согласен. Знаки E22 «Выход» и E23 «Аварийный выход» размещают только над дверями, ведущими к выходу, или в составе комбинированных знаков как дополнительное пояснение (ГОСТ 12.4.026-2015, п. 6.2.2). Направление показывают другие знаки — E03, E04, E11 и E12, а примеры комбинаций со стрелками приведены в ГОСТ 34428-2018 (СП 3.13130.2026, п. 9.2.2).

Причина не в формальности. «Выход» значит «вот дверь» — и человек в дыму идёт к табличке, а не мимо неё. Табло над дверью в подсобку или над поворотом коридора ведёт его туда, где выхода нет. Свод правил сужает правило ещё сильнее: знак выхода сам по себе вешают только над дверью, которая ведёт прямо наружу, а над остальными дверями на пути — из кабинета в коридор, из коридора на лестницу — его ставят в комбинации со знаком направления (СП 3.13130.2026, п. 9.3.9).

Где вешать: что требует свод правил

С 1 июня 2026 года размещение знаков задаёт раздел 9 СП 3.13130.2026, утверждённого приказом МЧС России № 133. Сначала — кому они нужны. Эвакуационные знаки предусматривают в помещениях, которым нужны два и больше эвакуационных выхода; в коридорах, холлах, вестибюлях и галереях этажа с двумя и больше выходами; а на этаже с одним выходом — если на этаж попадают не по пути эвакуации (например, на лифте) или выход не видно из любой точки из-за планировки, мебели или оборудования (п. 9.3.3). Сколько выходов нужно, считает СП 1.13130 — по одному помещению это делает мастер «Эвакуационные выходы из помещения».

Знаки можно не вешать в гостиничных номерах, квартирах и апартаментах, в помещении с выходом прямо наружу, если ему по СП 1.13130 хватает одного выхода, в техническом помещении с одним выходом площадью меньше 15 м² и в тамбуре меньше 6 м² не больше чем с двумя дверями — если они ведут наружу или в незадымляемую лестничную клетку (п. 9.3.4).

Где знаки нужны, перечислено поштучно (п. 9.3.5):

1. над дверями всех эвакуационных выходов прямо наружу;
2. над всеми дверями на путях эвакуацииПуть эвакуацииДорога от места, где человек находится, до эвакуационного выхода: коридор, лестница, вестибюль. Высота пути — не меньше 2 м, отделка ограничена по пожарной опасности, а предельное расстояние до выхода СП 1 считает отдельно для каждого класса объекта: одной цифры на все случаи нет.СП 1.13130.2020;
3. над дверями в пожаробезопасные зоны;
4. над дверями всех выходов из зрительных, выставочных и других залов, сколько бы людей в них ни было;
5. над каждым пролётом эвакуационной лестницы на каждом этаже;
6. в местах поворотов и пересечений путей эвакуации в холлах, фойе, вестибюлях и галереях — и на прямых участках длиннее 20 метров.

Высоты заданы двумя пунктами. Над дверью и над серединой пути в открытом пространстве знак вешают как можно ближе к центру двери или пути, нижним краем на высоте от 2 до 3 м от пола (п. 9.3.6). На стене — от 1,5 до 2 м (п. 9.3.7). В обоих случаях в пределах одного помещения высота одна: знаки, развешанные лесенкой, глаз не связывает в маршрут.

Если над дверью знак не помещается, комбинацию знаков, которая указывает на дверь, вешают слева или справа от неё не дальше 2 м, а на саму дверь — знак высотой не меньше 200 мм (п. 9.3.8). Знак обязан показывать в сторону ближайшего выхода в безопасную зону — наружу, в незадымляемую лестничную клетку или в пожаробезопасную зону (п. 9.3.12). И закреплён он должен так, чтобы не развернуться от удара: на гибком подвесе можно, только если его не поворачивает ни сквозняк, ни поток воздуха противодымной вентиляции (п. 9.3.13). Знак, обозначающий абонентское устройство экстренной связи, — на самом устройстве или над ним, не дальше 0,5 м в сторону (п. 9.3.1).

Какого размера: расстояние делить на 40

Размер знака не выбирают по каталогу, а считают: высота знака равна расстоянию, с которого его должны опознать, делённому на дистанционный фактор (ГОСТ 12.4.026-2015, п. 6.3.4.1). При обычном освещении 150–300 лк фактор равен 40, при ярком 300–500 лк — 65, при слабом 30–150 лк — 25. Знак высотой 200 мм в обычном коридоре видят с 8 метров, а прямоугольный эвакуационный знак на это расстояние — 200 × 400 мм (табл. 3).

Две поправки. Фотолюминесцентный или световозвращающий знак делают крупнее — не меньше 125 % размера из таблицы (п. 6.3.4.3). А знак с подсветкой ярче 500 кд/м² виден вдвое дальше, и его можно сделать вдвое меньше (п. 6.3.4.4).

Светится, подсвечен или отражает: что где допускается

Знаки пожарной безопасности на путях эвакуации и эвакуационные знаки обязаны быть фотолюминесцентными либо иметь подсветку от автономного или аварийного источника питания (ГОСТ 12.4.026-2015, п. 6.1.4). Знаки выходов из зрительных залов, коридоров и других мест без освещения — объёмные, с внутренней подсветкой от автономного питания и от сети. Каким будет знак на конкретном объекте, записывают в задании на проектирование или выбирает проектная организация вместе с заказчиком (СП 3.13130.2026, п. 9.4.2).

Миф второй: «светится в темноте — значит, подходит везде». Фотолюминесцентный знак светится тем светом, который успел накопить, и в тёмном проходе ему нечем зарядиться. Поэтому свод правил допускает такие знаки только там, где при включённом рабочем освещении не меньше 50 лк (п. 9.4.4); стандарт называет ещё более низкий порог — 25 лк (п. 6.2.7). Склад с тусклыми проходами между стеллажами получает знаки с подсветкой.

Разница между знаком, который светится, и знаком, который только отражает свет, измерена. Японский исследователь Тадахиса Дзин сажал испытателей в камеру с дымом и просил назвать расстояние, с которого знак ещё виден. У знака с подсветкой коэффициент видимости вышел от 5 до 10, у отражающего — от 2 до 4. В программе FDS Национального института стандартов и технологий США, по которой инженеры многих стран считают распространение дыма в зданиях, взяты 8 и 3: в одном и том же дыму знак с подсветкой виден примерно в 2,7 раза дальше.

Подсветку в дежурном режиме можно держать выключенной или включённой — как решит проект. При обнаружении пожара она обязана включиться сама и гореть постоянно, а выключают её после пожара только вручную, с прибора управления (п. 9.5.1). В кинотеатрах, театрах и залах, где на время сеанса гасят свет, подсветка горит всегда. И отсюда же запрет из начала статьи: два знака одного смысла с разной подсветкой в одном месте (п. 9.2.1). По заданию на проектирование свод правил допускает и «передумывающие» знаки: по сигналу пожарной сигнализации или установки пожаротушения указатель меняет смысл и ведёт к выходу по другому пути (пп. 9.4.3, 9.5.2), подробнее — в статье о новом своде правил по СОУЭ.

Импортный знак: те же буквы — другой смысл

Рисунки на многих знаках ГОСТ 12.4.026-2015 те же, что в международном ISO 7010, — огнетушитель, бегущий человек в дверном проёме, — а коды разные. Огнетушитель по ГОСТ — F04, по ISO — F001, а F004 в ISO — место нескольких средств защиты. Кнопка ручного пуска по ГОСТ — F10, по ISO — F005. Совсем неудобно с зелёными: E03 по ГОСТ — «направо к выходу», а E003 по ISO — аптечка первой помощи. Знак, заказанный по коду из зарубежного каталога, может приехать не тот.

Знак другого стандарта свод правил допускает, только когда у него нет аналога в ГОСТ 12.4.026 (СП 3.13130.2026, п. 9.2.1). Огнетушитель, выход и направление в ГОСТе есть, значит, и вешать надо знаки по ГОСТу.

Что проверить у себя

Шесть вопросов, на которые ответит любой, кто пройдёт по этажу:

1. Над каждой дверью на пути эвакуации есть знак, а над дверью подсобки, кабинета или санузла «Выхода» нет.
2. Стрелки ведут к ближайшему выходу и не упираются в стену или запертую дверь. На знаке направления три элемента: человек, стрелка, проём.
3. Высота одна в помещении: над дверью нижний край на 2–3 м, на стене — на 1,5–2 м.
4. Нет дублей с разной подсветкой: табло и наклейка с тем же смыслом у одной двери — нарушение пункта 9.2.1.
5. Фотолюминесцентные знаки висят на свету — от 50 лк при рабочем освещении. В тёмных местах нужны знаки с подсветкой от аварийного питания.
6. Знаки не закрыты: шкаф, стеллаж, гирлянда или рекламный стенд перед знаком — прямое нарушение пункта 37 Правил.

Знаки и план эвакуации обязаны говорить одно

Закон требует, чтобы информация системы оповещения и управления эвакуацией — а знаки на путях эвакуации входят в неё по части 1 той же статьи — совпадала с планами эвакуацииПлан эвакуацииСхема этажа с путями, выходами и местами огнетушителей, которую размещают на видных местах. Пункт 5 Правил противопожарного режима требует разработать планы в здании, где могут одновременно находиться 50 и более человек, и там, где на этаже 10 и более постоянных рабочих мест; жилых домов это не касается. Оформляется по стандарту на знаки безопасности.Постановление правительства РФ № 1479, размещёнными на каждом этаже (123-ФЗ, ст. 84, ч. 1 и 2). На плане те же выходы, те же огнетушители и те же пожарные краны — и те же знаки по ГОСТ 12.4.026-2015. Знак над дверью, которой нет на плане, или выход на плане, к которому не ведёт ни одна стрелка, — расхождение, которое видно с первого взгляда. Что ещё должно быть на плане, разобрано в статье о требованиях к плану эвакуации, а почему люди бегут к знакомой двери, а не к ближайшей, — в статье о путях эвакуации.

Планы эвакуации мы делаем сами: обмер помещений или работа по планам БТИ, схема путей с обозначениями по ГОСТу, печать на фотолюминесцентной основе и монтаж на объекте. Разработка этажного плана — от 2 000 ₽, условия и расчёт — на странице планов эвакуации. Сами знаки на стенах и разметка путей на полу — другая работа и в договор на планы не входят.

Источники

• ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» — Росстандарт
• СП 3.13130.2026 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности», раздел 9 — Росстандарт
• Постановление Правительства РФ от 16.09.2020 № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации», пункты 11, 36 и 37 — КонсультантПлюс
• Федеральный закон от 22.07.2008 № 123-ФЗ, статья 84 «Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей» — КонсультантПлюс
• ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия» — Росстандарт
• Jin T. Studies on Human Behavior and Tenability in Fire Smoke // Fire Safety Science. 1997. Vol. 5 — IAFSS
• McGrattan K. et al. Fire Dynamics Simulator User’s Guide, NIST Special Publication 1019, раздел о видимости в дыму — NIST
• Backgrounder on Tritium EXIT Signs — U.S. Nuclear Regulatory Commission
• ISO 7010: перечень зарегистрированных знаков безопасности и их кодов — Википедия
