Что происходит при срабатывании пожарной сигнализации: девять шагов от дыма до звонка пожарным

Что видно снаружи и что внутри

Пожарная сигнализация устроена так, что почти всю свою жизнь она невидима. Извещатели на потолке, провода над подвесным потолком, прибор в подсобке — и ни одного звука. Человек замечает систему дважды: на приёмке, когда её сдают, и в день, когда она срабатывает. Между этими днями она работает каждую секунду, просто это незаметно.

Весь путь от первого дыма до звонка пожарным занимает девять шагов. Их можно прочитать здесь, а можно прогнать на виртуальном стенде: там тот же порядок, а на схеме видно, какой прибор и какая линия работают на каждом шаге. Статья добавляет к стенду то, что на схеме не нарисуешь: сколько секунд стандарт отводит на каждое звено и что из этого следует для вас.

1. Дежурный режим: пока ничего не происходит, система работает

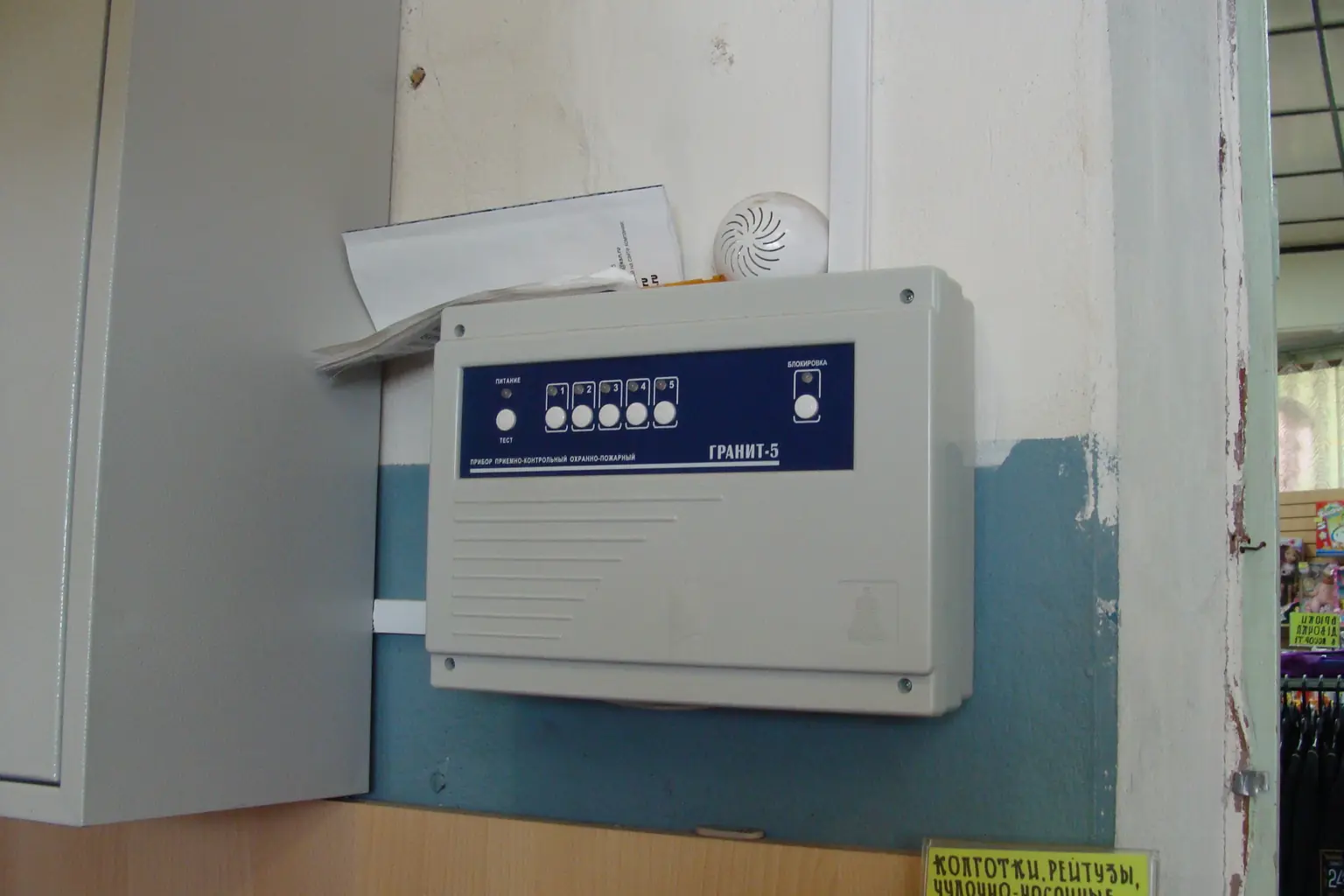

Приёмно-контрольный приборППКП — прибор приёмно-контрольный пожарныйПрибор, куда сходятся линии связи с извещателями: опрашивает их, следит за обрывом и замыканием линий, отличает пожар от неисправности и выдаёт сигналы «Пожар» и «Неисправность». Оповещение он не включает — это дело прибора управления; на объекте это тот самый шкаф с лампами и дисплеем.ГОСТ Р 53325-2012 всё время опрашивает извещатели: «вы на месте? у вас тихо?» — и получает ответ от каждого. На корпусе горит одна зелёная лампа: питание есть, линия цела, система исправна. Так она и стоит годами, и это её нормальная работа, а не простой.

На объекте это выглядит как ящик на стене с одним зелёным огоньком. Видите только зелёный — всё в порядке. Красная и жёлтая лампы, о которых ниже, обязаны быть на любом пожарном приборе, и цвета у них одни и те же у всех производителей: язык прибора не зависит от марки.

2. Появился дым, огня ещё не видно

Тлеет проводка за подвесным потолком. Пламени нет, но вверх уже идёт дым: горячий, он поднимается к потолку и растекается по нему. Поэтому извещателиПожарный извещательУстройство, которое обнаруживает признак пожара и передаёт сигнал прибору. Различаются по тому, что замечают — дым, рост температуры, пламя, газ или несколько признаков сразу, — и по тому, что передают прибору: готовый сигнал о пожаре или измеренное значение.ГОСТ Р 53325-2012 и висят на потолке, а не на стене у двери. Человек в соседней комнате в эту минуту не чувствует ещё ничего.

Это единственный шаг цепочки, у которого нет срока. Сколько дым будет идти до извещателя, решают высота потолка, балки, вентиляция и то, где именно висит прибор. Поэтому расстановку считают по плану помещения, а не по площади, — об этом отдельная статья. А какой извещатель вешать, дымовой или тепловой, зависит от того, с чего в этом помещении начнётся пожар: виды извещателей разобраны по этому признаку.

3. Извещатель сообщил прибору

Дым попал внутрь извещателя и рассеял луч, которым тот всё время просвечивает воздух. Извещатель меняет сигнал в линии, и по шлейфуШлейфЛиния связи между приёмно-контрольным прибором и извещателями. В безадресной системе шлейф — наименьшее, что прибор различает: сработал один извещатель, а на дисплее вся линия; сколько извещателей можно потерять из-за одного обрыва, ограничивает СП 484 — не больше 24.ГОСТ Р 53325-2012 это доходит до прибора. Дальше включается первый срок стандарта: прибор обязан зарегистрировать тревогу и перейти в нужный режим не позже чем через 10 секунд.

Что прибор узнает, зависит от системы. Безадресная покажет только номер шлейфа, и помещение придётся искать самим, обходя все комнаты на этой линии. АдреснаяАдресный извещательИзвещатель, который сообщает прибору свой номер, поэтому на дисплее видно конкретное помещение, а не «сработала линия». Где нужна именно адресная система, сказано в приложении А СП 484: с 1 сентября 2025 года это, например, гостиница от 2000 м², жилой дом выше 28 м, вокзал и поликлиника любой площади.СП 484.1311500.2020 назовёт извещатель и комнату. Чем это оборачивается в деньгах и в минутах, разобрано в статье «Адресная или безадресная».

4. Прибор решил: пожар

Прибор проверяет сигнал по алгоритму, который выбран в проекте, и алгоритма три:

• A — хватает одного сработавшего извещателя;
• B — прибор сбрасывает извещатель и перезапрашивает его, и тот должен сработать повторно не позже чем через 60 секунд (или за те же 60 секунд должен сработать второй извещатель той же зоныЗона контроля пожарной сигнализацииЧасть объекта, которую система сигнализации держит как одно целое и о которой отдельно сообщает. СП 484 ограничивает её 2000 м², а изолированных помещений позволяет объединить не больше пяти и не более 500 м² общей площади; с 1 сентября 2025 года норма зовёт её ЗКСПС — зоной контроля системы пожарной сигнализации.СП 484.1311500.2020);
• C — нужен второй извещатель в том же помещении.

Подтвердилось — включается режим «Пожар»: красная лампа, звук на самом приборе, запись в память. Дальше прибор действует сам, команды человека он не ждёт.

Подтверждение нужно не из осторожности. Без него тревогу поднимала бы пыль и пар от чайника, а на объекте, где сирена воет по пустякам, её через месяц просто отключают — и тогда система не спасает уже никого. О том, откуда берутся ложные тревоги, есть подробный разбор.

У выбора алгоритма есть жёсткая граница: A и B свод правил разрешает только для зон, которые не запускают автоматическое пожаротушение. Если от сигнализации стартует газ или вода, один извещатель решать не может — нужен второй.

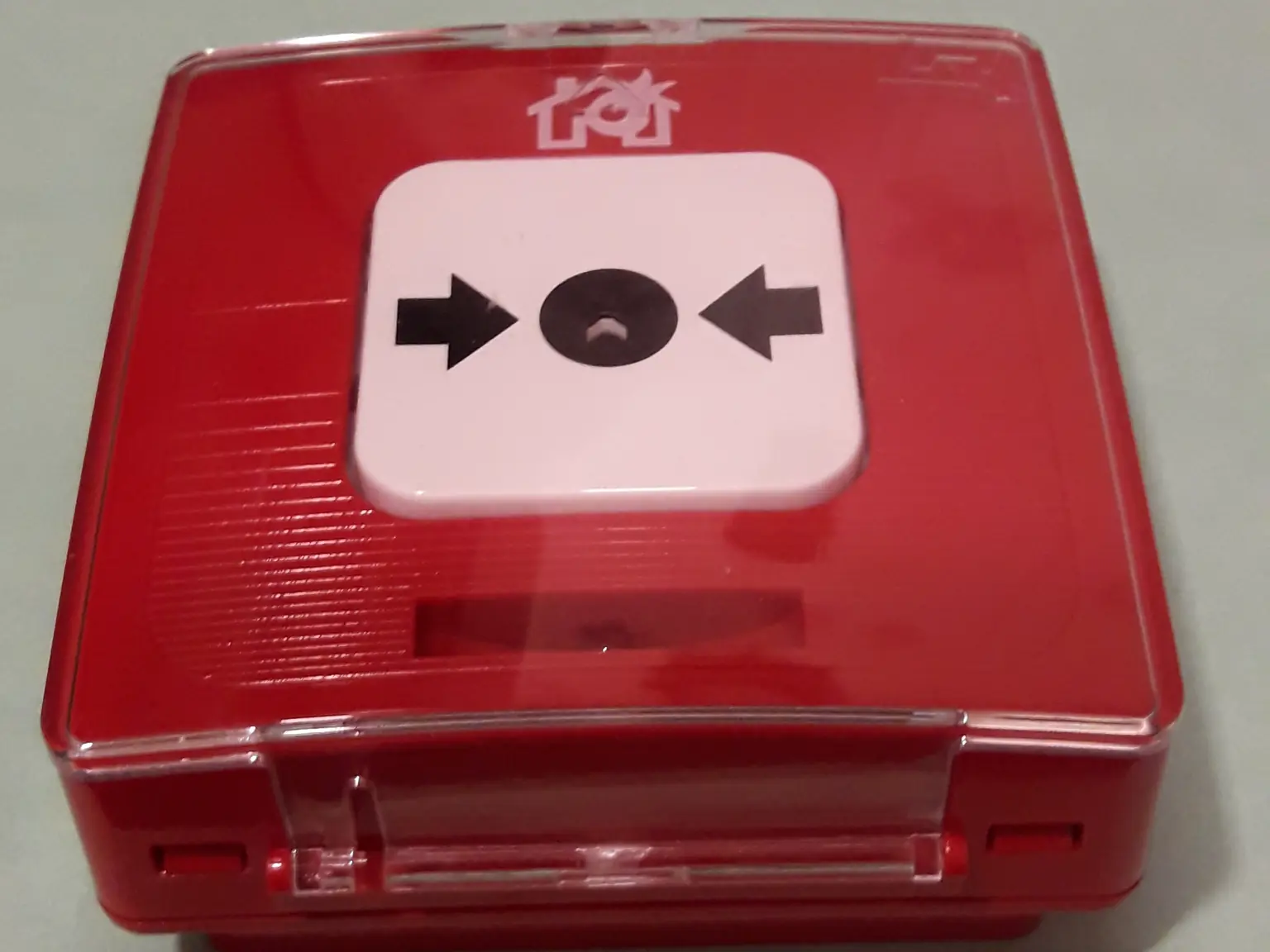

От ручного извещателяИПР — извещатель пожарный ручнойКрасный корпус с белыми символами и кнопкой или рычагом: человек нажимает его сам, когда увидел пожар, и система объявляет тревогу, не дожидаясь дыма на потолке. Ставят его на путях эвакуации и у выходов, на высоте 1,5 м до кнопки.ГОСТ Р 53325-2012 решение принимается сразу: там проверять нечего, кнопку нажал человек, который видит огонь.

5. Заговорило оповещение

Сирены и динамики включаются по команде прибора — во всём здании или в своей зоне, это задаётся проектом: способом оповещения и тем, как здание поделено на зоны. Загораются указатели «Выход», если по проекту они не горят постоянно. С этой секунды люди идут к выходам не по чьей-то команде, а по сигналу, который слышно везде.

Это единственная часть системы, которую человек вообще замечает. Каким должно быть оповещение в вашем здании — звуковым или речевым, — решает таблица свода правил, а не вкус заказчика: как её читать, разобрано в статье о способах оповещения.

6. Здание переключилось само

Одновременно с сиреной прибор даёт команды другим системам: снять блокировку с замков и турникетов, выключить обычную вентиляцию, запустить дымоудалениеПДВ — противодымная вентиляцияСистема, которая при пожаре вытягивает дым с путей эвакуации и подаёт воздух в лестничные клетки типа Н2, шахты лифтов и тамбур-шлюзы, чтобы дым туда не зашёл. Требования к ней стоят в СП 7, своде по отоплению и вентиляции, а автоматику запуска задаёт СП 484.СП 7.13130.2013, отправить лифты на назначенный этаж и открыть в них двери. Всё это занимает секунды и не требует, чтобы кто-то добежал до щитовой. Список систем, которым сигнализация обязана давать такие сигналы, закреплён в своде правил; как они работают вместе, рассказано в статье о системах противопожарной защиты.

С дверями есть важная оговорка. Если у вас на входе турникет по пропускам, инспектор спросит в первую очередь не про автоматику, а про руки: по Правилам противопожарного режима турникет открывают вручную и закрепляют в открытом положении, а команда от прибора идёт в дополнение к этому.

7. Сигнал ушёл пожарной охране

Отдельное устройство передаёт сигнал о пожаре в подразделение пожарной охраны. Не дежурный, который сначала сходит посмотреть, и не администратор, который ищет телефон, — автоматика, без участия работников объекта.

Перечень зданий, где такое дублирование обязательно по закону, закрытый и короче, чем принято думать: детские сады, дома престарелых и инвалидов, круглосуточные стационары, спальные корпуса интернатов, гостиницы, общежития и санатории, школы и колледжи, вузы. В офисе, магазине или на складе закон этого не требует: там сигнал приходит на прибор в помещении дежурного, и 101 набирает человек.

8. Дальше работает человек

Система предупредила и открыла дорогу — остальное делают люди. Вывести всех по указателям, проверить дальние помещения и санузлы, позвонить по 101, встретить пожарных и сказать им, где горит, где щит и где ключи. Тушить самим — только если очаг маленький и между вами и выходом ничего не горит.

Если пожар заметили вы, а не система, нажмите ручной извещатель по дороге к выходу. Это быстрее, чем искать телефон, и сразу поднимает всё здание: прибор примет решение без подтверждения.

9. А если система сломалась

Перебили кабель при ремонте, сел аккумулятор, отвалился извещатель — прибор зажигает жёлтую лампу «Неисправность» и пишет, что именно не отвечает. Молчать он не умеет: линию он проверяет так же, как ищет пожар, и на обрыв или замыкание стандарт даёт ему не больше 100 секунд, на радиоканальную линию — 300. Но пока лампа горит, часть объекта система не видит, и пожар в этой части заметит только человек.

Жёлтая лампа — это не «посмотрим на неделе». Исправное состояние систем обеспечивает правообладатель объекта, и спросят за это с него, а не с монтажников, которые ушли три года назад. Что делать, когда прибор пищит и горит жёлтым, — в разборе «Сигнализация пищит».

Как убедиться, что цепочка работает

Каждое звено можно проверить отдельно, но пожар проверяет их все сразу. Поэтому стандарт требует раз в год — и не реже чем через 15 месяцев — комплексных испытаний: всю цепочку прогоняют целиком. Испытатели поднимают извещатели баллончиком с тестовым аэрозолем или феном, засекают время секундомером и держат связь по рации: один стоит у прибора, другой ходит по объекту. Срабатывание проверяют в каждой зоне, отдельно для автоматических и для ручных извещателей, и смотрят, ушли ли команды на оповещение, двери и вентиляцию. Хотя бы одна проверка идёт на резервном питании при полной нагрузке: пожар часто начинается с того самого замыкания, которое выбило свет.

Людей на объекте перед испытаниями предупреждают — иначе учебная сирена станет настоящей эвакуацией. Что остаётся у вас на руках после испытаний и как часто проверяют остальные системы, рассказано в статье об испытаниях систем противопожарной защиты. А прогнать все девять шагов на схеме, с лампами прибора и бегущим по линии сигналом, можно на виртуальном стенде.

Источники

• ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний», п. 7.3.1 (время регистрации тревоги и неисправности, обобщённые выходы) — карточка Росстандарта.
• СП 484.1311500.2020 с Изменением № 1, раздел 6.4 «Алгоритмы принятия решения о пожаре» — Судакт; раздел 7.1 «Общие требования» к автоматизации, пп. 7.1.3–7.1.4 — Судакт; Приказ МЧС № 252 от 27.03.2025 — Изменение № 1.
• ГОСТ Р 59638-2021 «Системы пожарной сигнализации. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность», таблица 1 и приложение Б — карточка Росстандарта.
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ст. 83, ч. 7 — КонсультантПлюс.
• Снимок приёмно-контрольного прибора — Викисклад, «Прибор приемно-контрольный охранно-пожарный Гранит-5», Georg Pik, CC0.
• Снимок ручного извещателя — Викисклад, File:IPR 513-10 RUBEZH (01).jpg, Georg Pik, CC0.
