Приёмно-контрольный прибор: что значат его три лампы и кто вправе нажимать кнопки

Что это за прибор и почему у него такое имя

Название честно описывает работу. «Приёмный» — прибор принимает сигналы от извещателейПожарный извещательУстройство, которое обнаруживает признак пожара и передаёт сигнал прибору. Различаются по тому, что замечают — дым, рост температуры, пламя, газ или несколько признаков сразу, — и по тому, что передают прибору: готовый сигнал о пожаре или измеренное значение.ГОСТ Р 53325-2012 и других устройств системы. «Контрольный» — он всё время проверяет линии связи с ними: оборвался провод, замкнуло шлейфШлейфЛиния связи между приёмно-контрольным прибором и извещателями. В безадресной системе шлейф — наименьшее, что прибор различает: сработал один извещатель, а на дисплее вся линия; сколько извещателей можно потерять из-за одного обрыва, ограничивает СП 484 — не больше 24.ГОСТ Р 53325-2012, пропал из эфира радиоканальный извещатель — прибор заметит это сам. Ровно так его определяет ГОСТ Р 53325-2012, главный стандарт на технику пожарной автоматики: техническое средство для приёма, обработки и отображения сигналов от извещателей и для контроля линий связи с ними (п. 3.47).

Чего в этом определении нет, так это сирен. Запускать оповещателиОповещательУстройство, которое доводит сигнал до людей: звуковое (сирена), речевое (громкоговоритель со сценарием), световое (вспышки частотой от 0,5 до 2 Гц). Светящееся табло «Выход» — не оповещатель этого ряда, а знак безопасности с подсветкой; громкость сигнала задаёт СП 3 — не меньше 65 дБА в помещении и на 15 дБ выше постоянного шума.ГОСТ Р 53325-2012, пожаротушение и дымоудаление по стандарту должен другой прибор — прибор управленияППУ — прибор пожарный управленияПрибор, который по сигналу о пожаре запускает исполнительные устройства: оповещатели, пожаротушение, дымоудаление, клапаны, отключение вентиляции. Совмещать его с приёмно-контрольным в одном корпусе разрешено, и тогда прибор обязан отвечать требованиям к обоим типам — в проекте он зовётся ППКУП.ГОСТ Р 53325-2012 (п. 3.48). Приёмно-контрольный приборППКП — прибор приёмно-контрольный пожарныйПрибор, куда сходятся линии связи с извещателями: опрашивает их, следит за обрывом и замыканием линий, отличает пожар от неисправности и выдаёт сигналы «Пожар» и «Неисправность». Оповещение он не включает — это дело прибора управления; на объекте это тот самый шкаф с лампами и дисплеем.ГОСТ Р 53325-2012 решает «пожар» и подаёт ему стартовый сигнал. В небольших системах оба живут в одном корпусе, и тогда корпус обязан отвечать требованиям к обоим приборам сразу (п. 7.2.7). В проекте такой прибор пишут ППКУП, а на панели — прямо словами: «приёмно-контрольный и управления».

Вторая приставка, которая встречается не реже, — «охранно-пожарный». Стандарт разрешает прибору вести и охранную сигнализацию, но с отдельными линиями и раздельными лампами «Пожар» и «Тревога» (п. 7.2.14). Можно ли ставить такой прибор на конкретный объект, решает проект: об этом ограничении свода правил сказано в карточке ГОСТ Р 53325.

На нашем виртуальном стенде прибор нарисован одним блоком — так его и видят на объекте: один ящик на стене, от которого расходятся линии к извещателям, оповещателям и системам здания.

Где он висит

Место прибора задаёт свод правил СП 484.1311500.2020. После Изменения № 1, которое действует с 1 сентября 2025 года, пожарный пост — это не обязательно отдельная комната, а место, откуда следят за режимами системы и управляют ею вручную (п. 3.22). Это может быть диспетчерская, пост охраны, а то и холл или вестибюль (п. 5.16). Требования к самому месту при этом конкретные:

• лампы и кнопки — на высоте от 0,75 до 1,8 м от пола (п. 5.13);
• все приборы поста видно из одной точки, и до самого дальнего не больше 5 м (там же);
• перед прибором свободно не меньше 600 мм, если изготовитель не задал своё (п. 5.14);
• сам пост — на цокольном, первом или втором этаже; с первого до выхода из здания не больше 25 м, со второго до лестничной клетки с выходом наружу — не больше 10 м (п. 5.15).

Повесить прибор в другом месте можно, если все его извещения уходят на пост, а кнопки разведены по уровням доступа (п. 5.12), — о них ниже. Высота выбрана не случайно: лампы читают без стремянки, а кнопку нажимают, не снимая прибор со стены.

Три лампы, которые есть на любом приборе

ГОСТ Р 53325 перечисляет девять обобщённых ламп, которые могут стоять на приборе, и три из них обязательны для всех: «Пожар», «Неисправность» и «Питание» (п. 7.6.1.4). Цвета закреплены там же (п. 7.6.1.3): красным показывают пожар и пуск средств защиты, жёлтым — неисправность и всё, что отключено или проверяется, зелёным — питание и штатную работу. Эти три лампы должны быть видны с трёх метров, под углом до 15° к лицевой панели, при освещении от 5 до 500 люкс — от полутёмной подсобки до светлого офиса (п. 7.6.1.5).

Поэтому язык прибора не зависит от марки. «Болид», «Рубеж» и «Гранит» говорят одними цветами, а подписи у ламп обязаны быть по-русски (п. 7.2.3).

Остальные шесть ламп ставят по ситуации. Красная «Пуск» — если от прибора запускается тушение или другая защита. Жёлтые — «Автоматика отключена», «Останов пуска», «Отключение», «Звук отключен» и «Тест». Правило запоминается одной фразой: красное — огонь и то, что против него запустили; жёлтое — всё, что ждёт руки человека; зелёное — питание.

Почему красная лампа мигает

Если на приборе одна лампа «Пожар» на все случаи, стандарт велит ей говорить ритмом (примечание 2 к п. 7.6.1.4):

• мигает медленно, раз в 2–5 секунд, — «Внимание»: предварительная тревога, например аналоговый извещатель видит дым, но порог «Пожар» ещё не пройден;
• мигает часто, один-два раза в секунду, — «Пожар1»: один извещатель подтвердил пожар;
• горит ровно — «Пожар2»: в той же зоне сработал второй извещатель или нажали ручной извещательИПР — извещатель пожарный ручнойКрасный корпус с белыми символами и кнопкой или рычагом: человек нажимает его сам, когда увидел пожар, и система объявляет тревогу, не дожидаясь дыма на потолке. Ставят его на путях эвакуации и у выходов, на высоте 1,5 м до кнопки.ГОСТ Р 53325-2012.

По режиму «Внимание» запускать оповещение и автоматику стандарт запрещает (п. 7.3.3). Но и ждать тут нечего: это сигнал пойти и посмотреть, пока дым ещё можно найти и погасить его источник. Если сработало несколько событий сразу, лампа показывает старшее: «Пожар2» важнее «Пожар1», а тот важнее «Внимания». Как у извещателей настраивают пороги «внимание» и «пожар», разобрано в статье об адресно-аналоговых извещателях.

Жёлтая лампа говорит не только о поломке

Жёлтым стандарт красит всё, что требует внимания человека, и у каждой такой лампы свой смысл.

«Неисправность» — прибор не слышит часть системы. На обрыв или замыкание линии у него есть 100 секунд, на радиоканальную — 300 (п. 7.3.1), так что жёлтая лампа загорается почти сразу, как только перебили кабель.

«Отключение» опаснее, чем выглядит. Если на время ремонта отключили шлейф или извещатель, прибор обязан это показать и при этом перестаёт принимать от отключённого устройства любые сигналы (п. 7.2.13). Пока лампа горит, эта часть объекта не защищена вовсе, и пожар там заметит только человек.

«Звук отключен» значит, что кто-то выключил встроенную пищалку. Свет при этом остаётся, сирены в здании продолжают работать, а при новом событии звук включится сам (п. 7.6.1.13). Когда так можно делать, рассказано в разборе «Сигнализация пищит, а пожара нет».

«Тест» — проверка ламп, экрана и звука. Все лампы загораются разом или по очереди, прибор пищит, и не дольше чем через 20 секунд сам возвращается туда, где был (п. 7.6.1.14). Если утром на приборе вдруг вспыхнуло всё сразу и тут же погасло, скорее всего, кто-то нажал «Тест».

Сколько можно жить с жёлтой лампой? Нисколько. Ответственного за эксплуатацию и обслуживающую организацию о неисправности надо известить не позже чем через 8 часов (ГОСТ Р 59638-2021, п. 6.3.3), а устранить её обслуживающая организация обязана, как правило, за сутки (п. 6.5.1).

Зелёная лампа: откуда у прибора питание

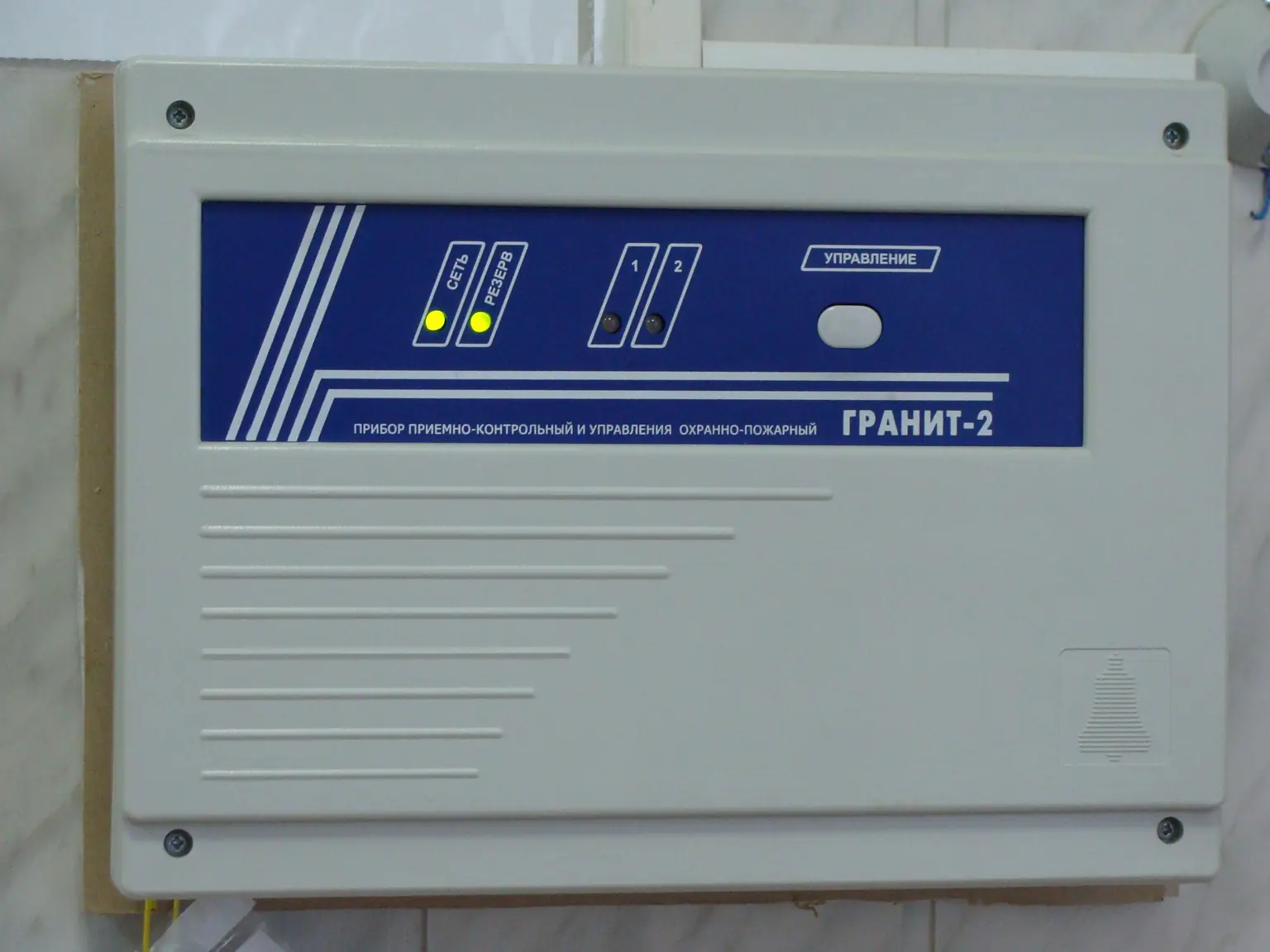

Вводов питания у прибора по стандарту не меньше двух — основной и резервный, обычно сеть и аккумулятор. Пропало напряжение на основном — прибор сам переходит на резерв и обратно, не выдавая ложных сигналов, а о пропаже питания на любом вводе сообщает жёлтой лампой и звуком не позже чем через 300 секунд (п. 7.2.8). Аккумулятор он заодно и подзаряжает. Поэтому зелёная лампа бывает одна, а бывает две: «Сеть» и «Резерв» на «Гранит-2» — это и есть два ввода, и на снимке горят оба.

Экран и журнал: прибор помнит больше, чем показывает

У адресного прибора текстовый экран обязателен (п. 7.6.1.2): лампа говорит «пожар», экран — где именно, словами. Если событий несколько, прибор показывает их по старшинству: пуск тушения, потом пожар, потом неисправность (п. 7.6.1.11). Как это выглядит в адресной и безадресной системе и почему вторая называет только номер шлейфа, разобрано в статье «Адресная или безадресная сигнализация».

Если у прибора есть журнал событий, в нём помещается не меньше 1024 записей, старые вытесняются новыми по очереди, а стереть журнал может только изготовитель (п. 7.2.4). Сброс тревоги возвращает прибор в дежурный режим не дольше чем за 20 секунд (п. 7.3.1), но запись о пожаре остаётся в памяти. А если дым никуда не делся, извещатель сработает снова.

Свой журнал ведёт и человек. Дежурный записывает каждое извещение: дату и время, тип, причину и свою фамилию (ГОСТ Р 59638-2021, п. 6.3.2). Если извещения пишутся в электронный журнал, архив хранится не меньше года, а очистить его можно только на сервисном уровне изготовителя. Готовый бланк — журнал регистрации извещений.

Кто вправе нажимать кнопки

Кнопки прибора стандарт закрывает от посторонних (ГОСТ Р 53325, п. 7.2.12), а кому какие доступны, разбирает стандарт на эксплуатацию систем пожарной сигнализации (ГОСТ Р 59638-2021, п. 6.1.2):

Кто на каком уровне, записывают в эксплуатационную инструкцию на систему, и её вместе с перечнем допущенных к работе людей прикладывают к акту ввода системы в эксплуатацию (п. 6.2.8). Граница между первым и вторым уровнем — главная. Код второго уровня, выданный охраннику «чтобы не дёргать ответственного», — это право одной кнопкой отключить шлейф склада, после чего склад для системы перестанет существовать.

Табличка рядом с прибором: что случилось в Роузпарке

31 января 2004 года, около 4:28 утра, в доме престарелых Rosepark в Аддингстоне под Глазго сработала пожарная сигнализация. Прибор на посту показал зону 3, и ночная медсестра прочитала номер верно. Ошибка была не в приборе, а рядом с ним.

Сам прибор поменяли 27 января, за четыре дня до пожара: поставили запасной, снятый в другом доме престарелых, а карточку с расшифровкой зон оставили старую, ещё от первой установки. На карточке две зоны были описаны «до лестницы», хотя лестниц в здании две. Описания не совпадали с тем, как на самом деле разведены извещатели, а схемы здания с зонами у прибора не было вовсе. Ночная смена видела новый прибор впервые.

Персонал искал огонь в холле и на нижнем этаже — по словам суда, везде, кроме коридора, где он был. Горел шкаф с электрическим щитом в коридоре на верхнем этаже. Бегом от прибора до него было меньше 30 секунд, а окно, в которое персонал ещё мог погасить огонь огнетушителем, суд оценил в 2–5 минут. Пожарных вызвали в 4:37. Погибли четырнадцать жильцов.

Расследование — шотландский Fatal Accident Inquiry, решение шерифа-принципала Брайана Локхарта 2011 года — записало первой разумной мерой понятную информацию у прибора, и прежде всего схему здания с зонами: такая мера могла предотвратить часть смертей или все. Эксперт по эргономике сравнил новый прибор с копией старого и пришёл к выводу, что раскладка нового не помогала найти нужную зону, а незнакомый прибор в тревогу делает это ещё труднее.

Наши нормы закрывают эту дыру с двух сторон. Адресный прибор обязан писать на экране текст, то есть называть помещение словами. А на посту должна лежать инструкция дежурному о действиях при сигналах о пожаре и неисправности (п. 56 Правил противопожарного режима). Но безадресная система скажет «шлейф 3» ровно так же, как в Роузпарке прибор сказал «зона 3», и что за этим номером, знает только бумага рядом. С похожей ошибкой — верный сигнал и дежурный не на том чердаке — начался пожар в Нотр-Даме в 2019 году, его мы разбирали отдельно.

Что держать у прибора

• Инструкцию дежурному о действиях при сигналах о пожаре и неисправности (п. 56 Правил) — образец.
• Журнал регистрации извещений (ГОСТ Р 59638, п. 6.3.2).
• План этажей с границами зон или шлейфов — то, чего не хватило в Роузпарке. Сверяйте его после каждого ремонта и каждой замены прибора.
• Телефон обслуживающей организации и перечень тех, у кого какой уровень доступа.
• Телефон связи и исправный ручной фонарь на каждого дежурного — этого требует тот же п. 56.

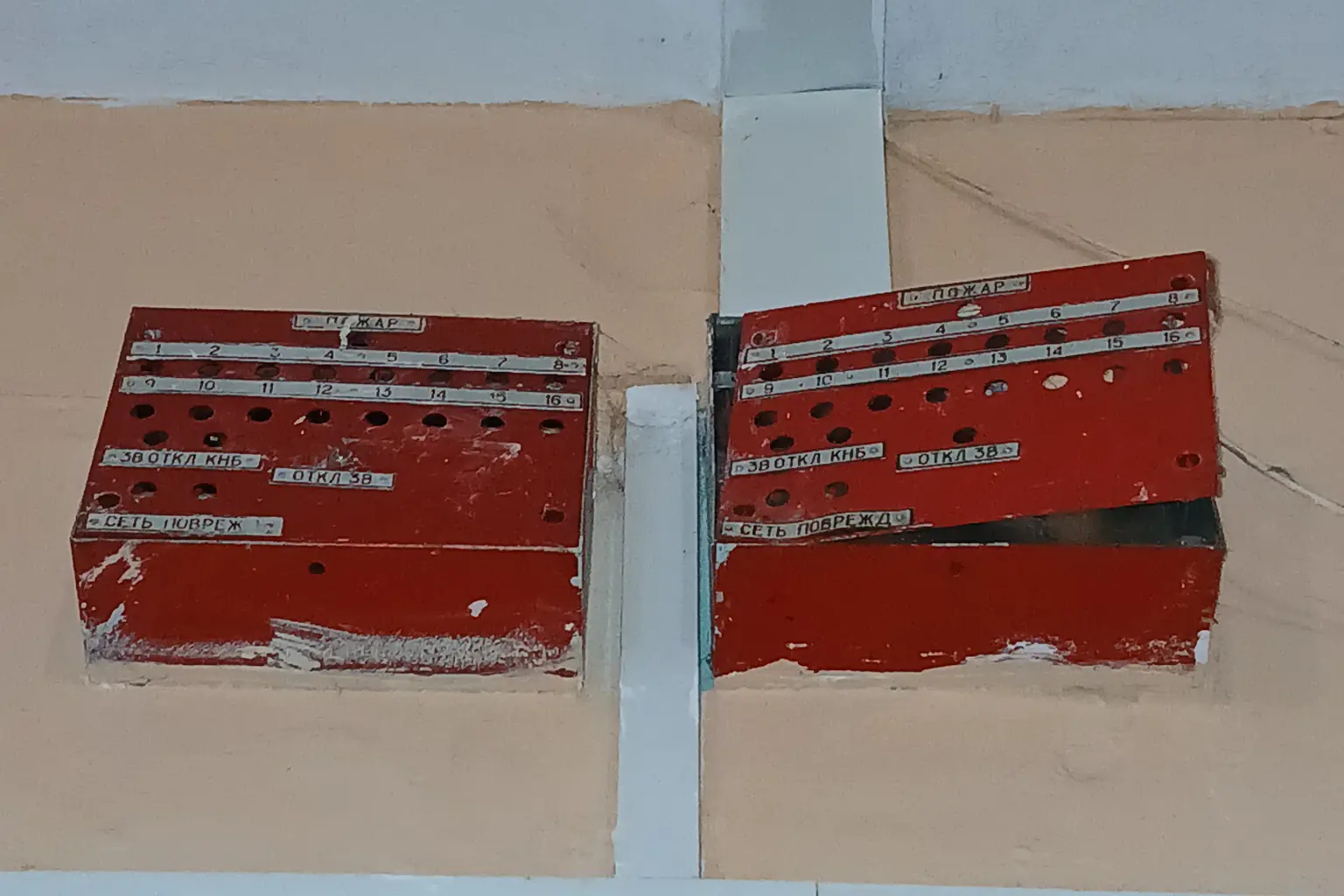

Язык ламп и сам прибор меняются медленнее, чем кажется. На советских корпусах, которые до сих пор висят кое-где на стенах, те же слова, что на современных: «Пожар», номера шлейфов, «Откл. зв.», «Сеть поврежд.».

Проверьте себя на стенде

Все три режима — дежурный, «Пожар» и «Неисправность» — можно включить на виртуальном стенде «Как работает пожарная сигнализация»: у прибора там те же три лампы, а на экране — те же строки, что на листе вверху этой страницы. Покажите стенд тому, кто открывает объект утром, — это минута, после которой жёлтая лампа перестаёт быть загадкой.

Если жёлтая лампа горит дольше, чем вы готовы ждать, это работа для технического обслуживания: от от 2 000 ₽ в месяц за систему до 25 единиц оборудования. Обслуживающая организация отвечает за то, чтобы зелёная лампа горела одна.
