Кабель для пожарной сигнализации: FRLS, FRHF и почему огнестойкой должна быть линия, а не кабель

Свеча в кабельной проходке

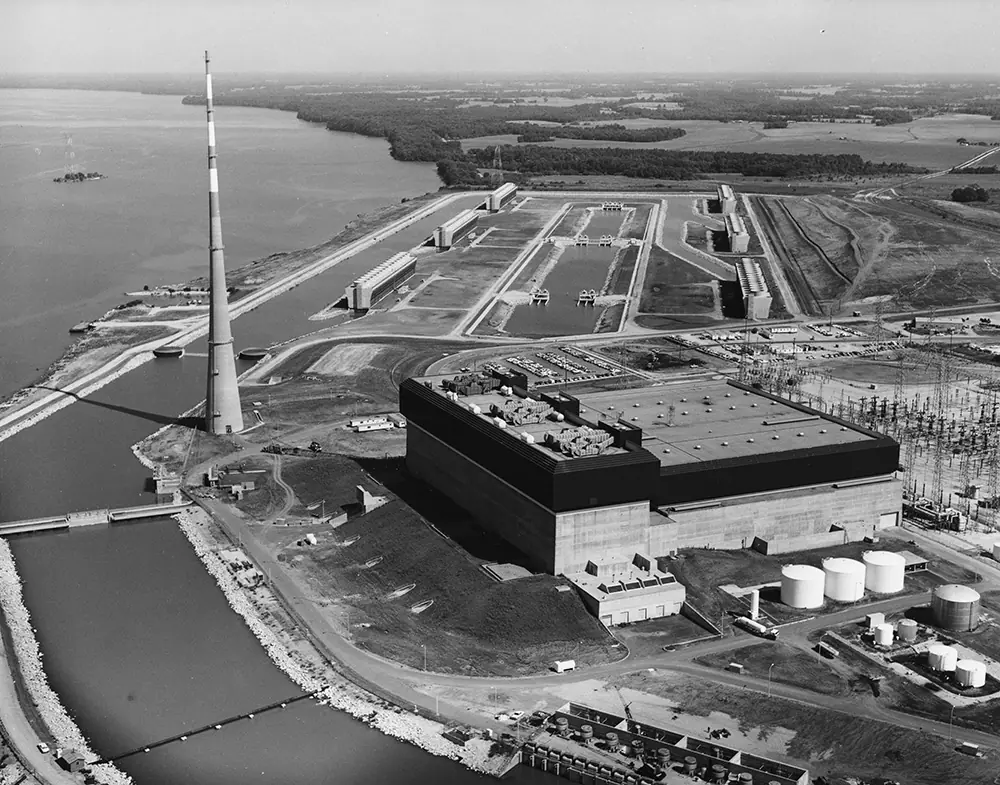

22 марта 1975 года на американской атомной станции Браунс-Ферри электрик проверял, не тянет ли воздух через кабельную проходку между помещением под щитом управления и реакторным зданием. Проверял пламенем свечи — так тогда было принято. Тягой пламя втянуло в уплотнитель из пенополиуретана, он загорелся, а за ним и кабели.

Пожар шёл по кабельным лоткам больше семи часов и повредил около 1 600 кабелей. Кроме кабелей, лотков и труб, почти ничего не пострадало: расплавился паяный шов на трубке сжатого воздуха и кое-где откололся бетон. Но первый энергоблок остался без всех систем аварийного охлаждения реактора, без связи и без освещения — всё это жило в тех самых кабелях. Операторы удержали реактор, тяжело никто не пострадал, радиоактивного выброса не было. Когда наконец решились подать на лотки воду, огонь погас за 20 минут. Американская Комиссия по ядерному регулированию пишет, что этот пожар навсегда изменил то, как она и вся отрасль подходят к пожарной защите.

Мораль для обычного здания та же. Пожарная сигнализация, оповещение и дымоудаление — это не только приборы на потолке, но и километры кабеля между ними. От кабеля зависит, побежит ли по нему огонь, сколько он даст дыма и доживёт ли линия до конца эвакуации.

Что требует закон: два разных требования

Технический регламент — 123-ФЗ — говорит о кабелях в статье 82 дважды, и это две разные вещи.

Первое касается всех кабелей в здании, не только пожарных: кабели, которые прокладывают открыто, должны не распространять горение (ч. 8). Это про то, чтобы проводка не стала фитилём из помещения в помещение, — ровно так пожар на Останкинской башне спустился по кабельной шахте почти до земли (разбор — в статье об Останкино).

Второе касается только систем противопожарной защиты: кабельные линии систем обнаружения пожара, оповещения и управления эвакуацией, аварийного освещения, противодымной защиты, пожаротушения, противопожарного водопровода и лифтов для пожарных должны сохранять работоспособность в условиях пожара столько, сколько нужно для выполнения их функций (ч. 2).

Кабели, не распространяющие горение, огнестойкие и с пониженным дымовыделением регламент относит к продукции, соответствие которой подтверждают сертификацией (ст. 146, ч. 7, п. 16). Сертификат на кабель — первое, что стоит попросить у поставщика.

Как именно выполнить оба требования, расписывают три документа. СП 6.13130.2025 — с 29 июня 2026 года он заменил СП 6.13130.2021 — говорит, каким кабелем вести линии и как их прокладывать. ГОСТ 31565-2012 задаёт, что значат буквы в марке кабеля; он с 2014 года заменил ГОСТ Р 53315-2009, на который ещё ссылаются старые проекты. ГОСТ Р 53316-2021 описывает, как испытывают линию в огне.

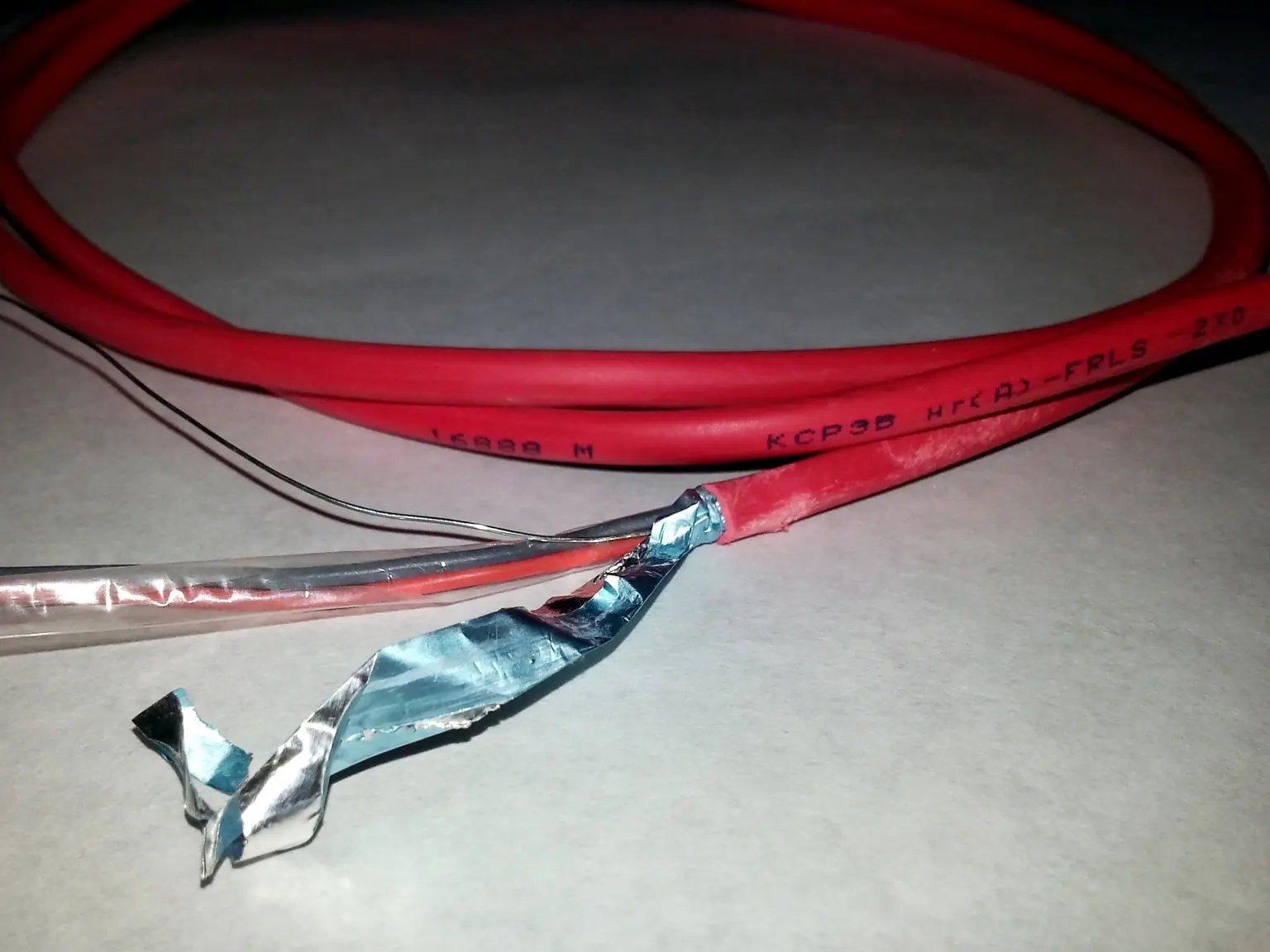

Как читать маркировку: нг(А)-FRLS по буквам

Тип исполнения обязан стоять прямо в обозначении марки кабеля (ГОСТ 31565, п. 5.1). Основная часть марки — это конструкция: жилы, экран, изоляция. Всё, что после неё, — пожарные свойства.

Буква в скобках у «нг» — не сорт, а условие испытания. Категории отличаются объёмом горючей массы кабелей в пучке, и свод правил требует, чтобы горючая масса проложенных кабелей не превышала значения их категории; больше — нужна огнезащита кабелей по ГОСТ Р 53311 (СП 6, приложение Г, примечание 1). Чем покрывают кабели и чего такое покрытие не умеет, разобрано в статье об огнезащите.

Индекс FR говорит только, что кабель огнестойкий. Сколько минут — видно по классу пожарной опасности, который стоит в сертификате и технических условиях. Класс записывают пятью позициями через точку (п. 4.2): первая — распространение горения, вторая — огнестойкость, дальше коррозионная активность, токсичность и дымообразование. У кабеля КПСнг(А)-FRLS «Спецкабеля», например, класс П1б.1.2.2.2: П1б — категория А в пучке, единица на втором месте — огнестойкость не меньше 180 минут. Семёрка там означала бы 30 минут, восьмёрка — что огнестойкость не нормируется (таблица 1).

Какой кабель нужен в вашем здании

До лета 2026 года свод правил отсылал к ГОСТ 31565, а тот называет для каждого типа лишь «преимущественную» область применения, и FRLS с FRHF стоят у него одной графой — «в системах противопожарной защиты». С 29 июня 2026 года тип выбирают по обязательному приложению Г СП 6.13130.2025 — по классу функциональной пожарной опасностиКласс функциональной пожарной опасностиДеление зданий на Ф1–Ф5 по статье 32 ФЗ-123: учитываются назначение здания, возраст и физическое состояние людей, их число и то, могут ли они находиться в состоянии сна. Из класса следует почти всё остальное: нужна ли сигнализация, какое оповещение, сколько выходов.№ 123-ФЗ здания (пп. 6.2 и 7.2).

Главное здесь — вторая строка. Привычка ставить FRLS везде, где есть сигнализация, для офиса, магазина и кафе больше не работает: свод правил называет для них FRHF. Взять кабель лучше, чем в таблице, можно (примечание 3), хуже — нельзя, а FRLS по дыму и коррозионным газам слабее FRHF. Таблица написана для кабелей, проложенных открыто, и открытой свод правил считает в том числе проводку за подвесным потолком (п. 3.20) — то есть большую часть офисных трасс. Здания, которого в таблице нет, проектировщик приравнивает к похожему по назначению и по тому, кто в нём находится (примечание 2).

Перекладывать кабель в работающей системе свод правил не заставляет: он применяется при проектировании, строительстве, капитальном ремонте и реконструкции (п. 1.2). Новая таблица догонит объект, когда систему будут менять или перестраивать.

Какой линии нужна огнестойкость, а какой нет

Второй частый перегиб — огнестойкий кабель на все линии подряд. Свод правил прямо перечисляет, где без индекса FR можно обойтись (п. 6.3):

• шлейфШлейфЛиния связи между приёмно-контрольным прибором и извещателями. В безадресной системе шлейф — наименьшее, что прибор различает: сработал один извещатель, а на дисплее вся линия; сколько извещателей можно потерять из-за одного обрыва, ограничивает СП 484 — не больше 24.ГОСТ Р 53325-2012 безадресной сигнализации с безадресными извещателями;
• адресная кольцевая линия с изоляторами короткого замыкания, у которой прибор опрашивает извещатели, — обрыв в одном месте не отключает остальных;
• питание приёмно-контрольного прибораППКП — прибор приёмно-контрольный пожарныйПрибор, куда сходятся линии связи с извещателями: опрашивает их, следит за обрывом и замыканием линий, отличает пожар от неисправности и выдаёт сигналы «Пожар» и «Неисправность». Оповещение он не включает — это дело прибора управления; на объекте это тот самый шкаф с лампами и дисплеем.ГОСТ Р 53325-2012, если у прибора есть резервный аккумулятор достаточной ёмкости;
• управление нормально открытыми противопожарными клапанами с возвратной пружиной;
• проводка в огнестойком коробе — огонь тогда держит короб.

Ответвление одиночным кабелем тоже можно сделать неогнестойким (приложение Г, примечание 5). Логика видна по самой норме: огнестойкость нужна той линии, по которой во время пожара ещё идёт команда или питание. Сработавший извещатель свой сигнал уже отдал, а оповещателиОповещательУстройство, которое доводит сигнал до людей: звуковое (сирена), речевое (громкоговоритель со сценарием), световое (вспышки частотой от 0,5 до 2 Гц). Светящееся табло «Выход» — не оповещатель этого ряда, а знак безопасности с подсветкой; громкость сигнала задаёт СП 3 — не меньше 65 дБА в помещении и на 15 дБ выше постоянного шума.ГОСТ Р 53325-2012 и клапаны дымоудаления должны работать, пока люди выходят.

Сколько именно, задаёт таблица 6.2. Линия СОУЭСОУЭ — система оповещения и управления эвакуацией людей при пожареСистема, которая при пожаре сообщает людям о нём и ведёт их к выходу: звук, речь, световые сигналы, а на сложных объектах — развод потоков по зонам. С 1 июня 2026 года прежние пять типов заменены четырьмя способами оповещения — звуковым, речевым, световым и тактильным.СП 3.13130.2026 — не меньше часа; можно меньше, но не меньше расчётного времени эвакуации людей наружу или в безопасную зону. Лифты для пожарных — два часа. У безадресной сигнализации время не нормируется. У адресной, где к линии подключены модули управления, — не меньше времени от срабатывания извещателя до включения той системы, которой она командует.

И ещё одно уточнение, без которого этот список читают неверно: «без FR» не значит «любой». Тип исполнения по приложению Г остаётся — шлейф в магазине ведут кабелем нг(…)-HF, просто без огнестойкости (примечание 4).

Огнестойкий кабель — ещё не огнестойкая линия

Самый живучий миф: купили FRLS — значит, линия проработает в пожаре столько, сколько написано на барабане. Нет. Время работоспособности линий систем противопожарной защиты свод правил требует определять по ГОСТ Р 53316 (п. 6.2), а этот стандарт испытывает не кабель, а электропроводку: кабели вместе с частями для их прокладки, крепления и защиты (п. 3.1).

Испытание выглядит так. В печи размером не меньше трёх метров по каждой стороне монтируют линию с тем шагом крепления, что указан в документации (пп. 4.1.1, 5.2.1.1), разогревают по стандартной кривой пожара, а к жилам подключают напряжение и лампу. Линия выдержала, пока напряжение подано и лампа горит (п. 7.1). В образце должна быть хотя бы одна соединительная коробка или муфта; испытали без неё — результат годится только для линии без коробок (п. 5.2.1.2).

Отсюда практические выводы:

• огнестойкую линию покупают системой — кабель, крепёж, короб или лоток одного производителя с одним протоколом испытаний;
• пластиковая стяжка, чужая клипса или «такая же» распаечная коробка делают линию неиспытанной, даже если кабель на ней тот же;
• шаг крепления берут из документации на систему, а не на глаз — то же требует СП 484 (п. 5.18).

Огнестойкость самого кабеля проверяют иначе — горелкой по ГОСТ IEC 60331, без крепежа и потолка, на котором он висит. Поэтому «180 минут» в классе кабеля ничего не обещают про линию, которая в огне упадёт вместе с расплавившейся клипсой.

Как прокладывают шлейф

Кабель выбрали — дальше правила трассы. Они собраны в двух сводах правил: в СП 6.13130.2025 и в своде правил по пожарной сигнализацииАПС — автоматическая пожарная сигнализацияИзвещатели, линии связи, приёмно-контрольный прибор и источник бесперебойного питания, которые вместе обнаруживают пожар по дыму, теплу или пламени и объявляют тревогу без участия человека. Она же формирует сигналы, по которым запускается остальная автоматика: оповещение, дымоудаление, пожаротушение.СП 484.1311500.2020 СП 484.1311500.2020.

Отдельно от чужой проводки. Линии систем противопожарной защиты не кладут в один жгут, трубу или неметаллический короб с проводкой иного назначения (СП 6, п. 6.6) и в один короб или лоток с проводкой других систем (п. 6.7). Силовые линии выше 50 В переменного тока не ведут параллельно линиям связи ближе 300 мм, если нет защиты от электромагнитных помех; исключение — участки до метра и пересечения (п. 6.4). Против помех и ложных срабатываний работают и экранированный кабель, и витая пара — СП 484 называет их среди мер защиты от ложных срабатываний (п. 6.5.1).

Не на потолочных плитах. За подвесным потолком кабели крепят к стенам и перекрытию и опускают к извещателям; класть их на плиты нельзя (СП 484, п. 5.19). На высоте до 1,5 м от пола линию защищают от механических повреждений — тележек, машин, грузов (СП 6, п. 6.12).

Кольцо — двумя дорогами. Кольцевую линию нельзя собрать из двух пар жил одного кабеля (п. 6.8), а два её полукольца — проложить в одном коробе, трубе или на одном лотке (п. 6.9). Иначе одно повреждение рвёт кольцо сразу в двух местах. Исключения перечислены там же: помещение пожарного поста, извещатели со встроенным изолятором короткого замыкания.

Не больше 24 извещателей на одну неисправность. Обрыв или замыкание линии не должны лишать прибор связи больше чем с 24 автоматическими и больше чем с одним ручным извещателем, а также с автоматическими и ручными одновременно (СП 484, п. 6.3.5). Длинный шлейф на сорок извещателей поэтому делят, а адресную линию замыкают в кольцо с изоляторами. Как это различие сказывается на цене и выборе системы — в статье «Адресная или безадресная сигнализация».

Через перекрытия — в шахте или трубе. Вертикально через противопожарные преградыПротивопожарная преградаСпособ не пустить пожар из одной части здания в другую. Статья 37 ФЗ-123 знает восемь типов: стены, перегородки и перекрытия с нормируемым пределом огнестойкости, занавесы, шторы и экраны, водяные завесы, а ещё противопожарные разрывы, минерализованные полосы и зону, свободную от пожарной нагрузки. Заполнение проёмов — двери, ворота, люки, клапаны, окна — нормируется своим типом, иначе преграда перестаёт работать.№ 123-ФЗ линии ведут в кабельных шахтах, замкнутых каналах конструкций или в стальных трубах с заделанными негорючим материалом торцами (СП 6, п. 6.13). Проходка через стену или перекрытие должна держать огонь не меньше, чем сама конструкция (123-ФЗ, ст. 82, ч. 7).

Под контролем прибора. Линии связи выполняют так, чтобы прибор сам следил за их исправностью (СП 484, п. 5.17): обрыв или замыкание шлейфа он показывает неисправностью, а не тишиной. Какой лампой и что с ней делать — в статье о приёмно-контрольном приборе.

Что проверить до монтажа и на приёмке

1. В проекте у каждой линии — марка кабеля, и тип исполнения в ней совпадает со строкой приложения Г для вашего здания.
2. Для линий оповещения, дымоудаления, пожаротушения и лифтов — протокол или сертификат на кабельную линию по ГОСТ Р 53316 с тем крепежом и коробками, что стоят на объекте, и временем не меньше таблицы 6.2.
3. На кабель — сертификат: тип исполнения и класс пожарной опасности в нём совпадают с маркой на барабане.
4. На объекте: ничего не лежит на плитах потолка, пожарные линии не делят короб с силовыми, полукольца идут разными трассами, проходки через стены и перекрытия заделаны.
5. В исполнительной документации — кабельный журнал: откуда и куда идёт каждая линия, какой маркой и какой длины. Без него следующий подрядчик ищет трассы вслепую.
